多向弯折带孔钣金金属安装固定支架

　　这类多向弯折的钣金金属支架，在工业装配场景里的应用覆盖范围极广，小到民用电器内部的元件固定，大到工业设备、传感装置的安装定位，都能看到同结构类型构件的身影。不同于标准型材拼接的固定件，这类一体冲压弯折的钣金支架不需要额外的拼接焊缝或者紧固件组合，整体结构的一致性更好，批量生产时的尺寸公差更容易控制，在大批量装配的产线场景下，能大幅降低装配环节的对位调整时间。

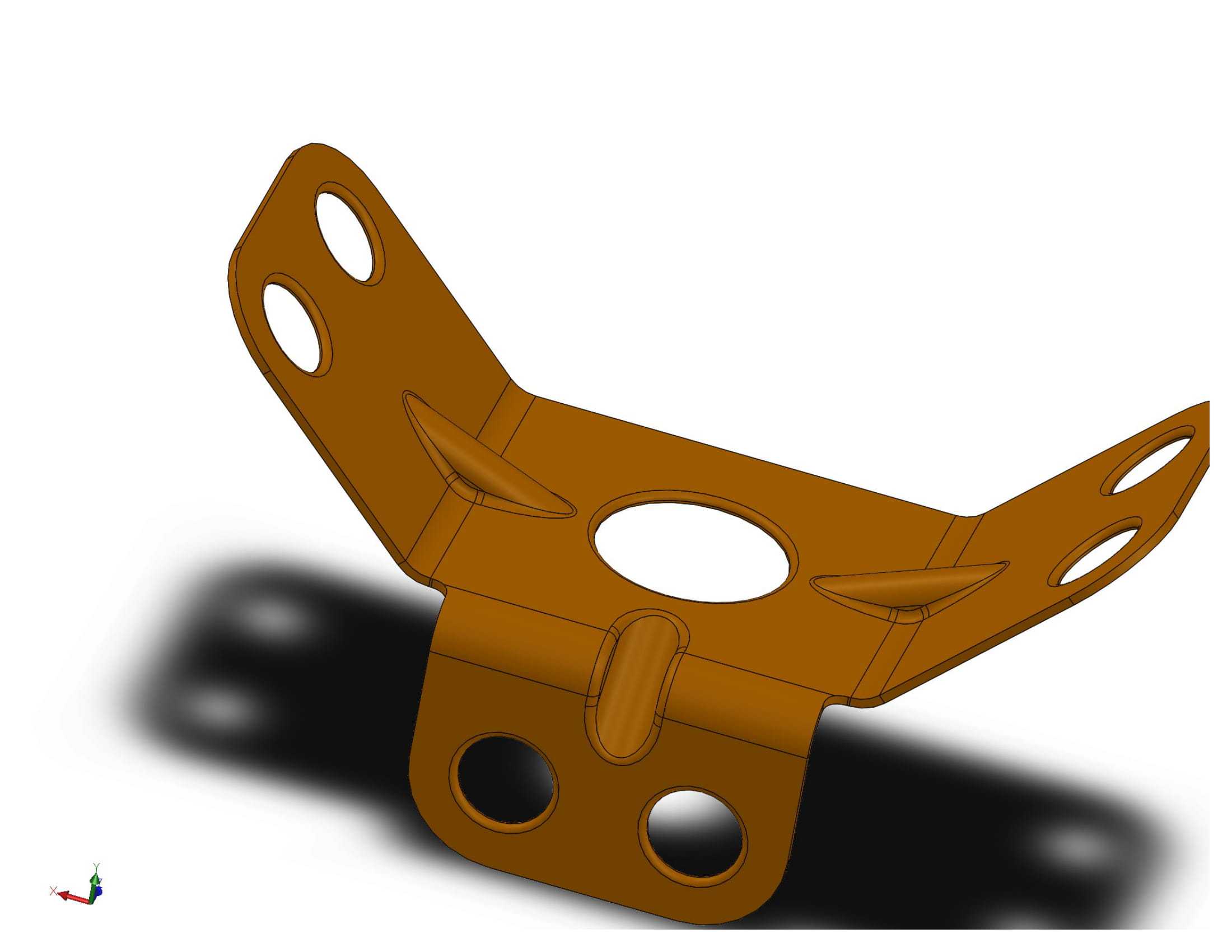

　　从实际功能来看，这个支架的核心作用是实现不同安装平面之间的过渡连接，三个方向延伸的弯折臂分别对应三个不同朝向的安装面，能够把需要固定的部件从基准安装面抬升到指定高度，同时适配不同方向的安装孔位对接。支架上的圆形通孔分为两类，分布在各弯折臂端部的大尺寸通孔是主安装孔，用来穿装固定螺栓，实现支架本身和基座、待固定部件之间的刚性连接；支架中心区域的大尺寸圆孔是避让孔，主要用来给穿过支架的管线、定位柱或者部件凸起结构留出空间，避免安装时出现结构干涉。弯折臂上冲压成型的凸起加强筋，是这个结构设计里的关键细节，普通平板钣金弯折之后，如果没有加强结构，在承受侧向载荷的时候很容易出现弯折角度变形，甚至在弯折根部产生应力开裂，这几条顺着受力方向布置的加强筋，能够在不增加板材厚度的前提下，把支架整体的抗扭、抗弯刚度提升40%以上，同时还能控制构件的整体重量，降低材料成本。

　　设计这类钣金支架的时候，首先要明确安装边界的尺寸约束：首先要确认三个安装面之间的相对距离和角度，弯折圆角的半径不能小于板材厚度的1.5倍，否则冲压弯折的时候容易出现板材外侧拉伸开裂的问题；各个安装孔的中心距要严格匹配对接部件的孔位公差，通常孔位的位置度公差要控制在0.2mm以内，避免装配时出现螺栓无法穿入的问题。安装孔的孔径要比配套螺栓的公称直径大0.5-1mm，留出足够的装配调整余量，抵消安装面的平面度误差带来的对位偏差。中心避让孔的尺寸要比待避让的结构外径大至少3mm，防止装配过程中因为尺寸累积误差导致部件和支架发生剐蹭。

　　从安装适配性来看，这个支架的底部平面是主要的承载基准面，两个侧伸的弯折臂呈对称角度布置，能够分散固定部件带来的倾覆力矩，避免单侧受力导致的支架变形。在传感器安装场景下，这类支架可以把传感探头固定在距离设备表面指定高度的位置，同时避让开设备表面的走线或者凸起结构，保证传感探头的检测面和被测物体之间的距离符合检测参数要求；在小型机电设备的内部装配中，这类支架还可以用来固定线路板、小型电磁阀等元件，利用多面安装的特性，在狭小的设备内部空间里实现元件的分层布置，提升空间利用率。

　　需要注意的是，这类钣金支架的板材选型要根据实际承载重量确定，常规轻载场景下选用1.5-2mm厚度的冷轧钢板即可满足强度要求，如果是有防腐需求的户外使用场景，可以选用不锈钢板材或者在成型后做镀锌、喷塑表面处理，提升构件的环境耐受能力。冲压成型过程中要对弯折根部做去毛刺处理，避免安装过程中划伤操作人员或者破坏配套部件的表面防护层，各个安装孔的孔边也要做倒角处理，去除冲压产生的飞边，保证螺栓安装时能够顺畅贴合垫圈表面，不会出现虚接的问题。
