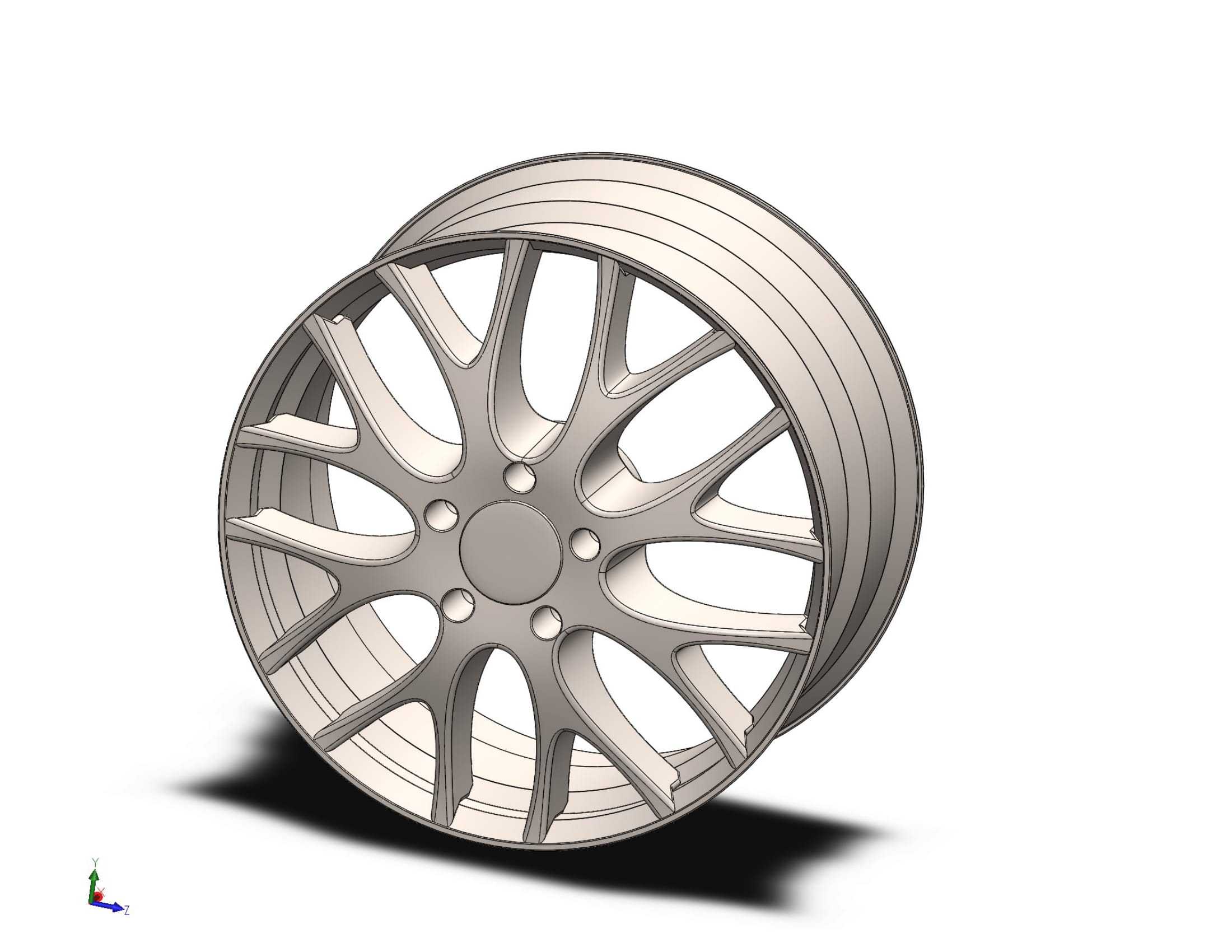

乘用车多辐条铝合金轮毂结构设计

　　在乘用车底盘行走系统的部件设计中，轮毂是连接轮胎与车轴的核心承载构件，其结构合理性直接影响整车行驶的平顺性、操控稳定性与疲劳耐久表现。这款多辐条铝合金轮毂的设计，首先围绕日常家用乘用车的使用场景展开，适配16-18英寸区间的民用轿车轮胎规格，可覆盖多数紧凑级、中级家用车型的换装与配套需求，日常行驶中需承受垂直载荷、转弯侧向力、制动扭矩以及路面颠簸带来的冲击载荷，因此结构设计阶段优先考量了载荷传递路径的合理性。从结构布局来看，该轮毂采用十组双辐条的放射状设计，辐条从中心安装盘位置向外延伸至轮辋边缘，每一组辐条都做了变截面过渡处理，靠近中心安装座的位置截面厚度更大，向轮辋方向逐渐收窄，这种设计既可以保证中心安装区域的结构强度，

　　将车轴传递来的载荷均匀分散到整个轮辋圆周，又能通过辐条间的镂空区域降低整体重量，减少簧下质量，提升悬架系统的响应速度。中心安装区域设置了五个螺栓安装孔，孔位分布遵循标准PCD节圆直径参数，可匹配多数民用前驱、后驱车型的半轴法兰安装面，中心定位孔的尺寸公差按照过渡配合要求设计，保证安装时轮毂与车轴的同轴度，避免高速行驶时出现车轮抖动的问题。轮辋部分采用多台阶式结构设计，从外侧到内侧依次设置了胎圈座、轮缘、凸峰等标准结构，胎圈座的锥度严格匹配无内胎轮胎的装配要求，可保证轮胎充气后胎圈与轮辋紧密贴合，防止高速行驶时轮胎脱圈，轮缘部分做了加厚圆弧过渡，可在车辆靠边停车发生路肩刮蹭时，降低轮辋变形、轮胎胎侧受损的概率。

　　设计过程中针对辐条的受力分布做了优化，相邻辐条之间的连接圆角做了加大处理，避免应力集中导致的辐条根部断裂问题，同时辐条背面做了局部减重槽设计，在不降低结构强度的前提下进一步削减冗余重量，提升轮毂的散热性能——车辆连续制动时，刹车系统产生的热量可以通过辐条间的镂空通道快速散出，避免刹车热衰减，同时也能降低轮胎长时间行驶的工作温度，延长轮胎使用寿命。从安装边界来看，该轮毂的偏距参数按照民用家用车的常规轮距要求设定，安装后不会超出车身翼子板范围，也不会与内侧的刹车卡钳、悬架摆臂发生运动干涉，适配常规尺寸的浮动式刹车卡钳与通风刹车盘，无需加装额外的法兰盘或者垫片即可完成装配。轮辋的气门嘴安装孔设置在轮辋的标准位置，

　　适配通用型橡胶气门嘴与铝合金气门嘴，安装维护便捷。在实际使用场景中，这类铝合金轮毂相比传统钢制轮毂，重量可降低30%左右，簧下质量的降低可以有效提升悬架的贴地性能，在颠簸路面行驶时轮胎可以更好地贴合路面，提升抓地力，同时铝合金材料的导热性能远优于钢材，可更快带走刹车系统产生的热量，提升连续制动的安全性。多辐条的设计除了结构受力的考量之外，也兼顾了外观的视觉效果，辐条的曲面造型做了光影过渡处理，车辆行驶时可以呈现出更具层次感的视觉效果，满足家用车用户对外观美观度的需求。设计阶段还考虑了日常使用的维护便利性，辐条之间的镂空间隙足够容纳常规的洗车毛刷，清理刹车粉尘与路面污渍时更加方便，不会出现窄辐条轮毂难以清理死角的问题。轮辋的外侧边缘做了轻微的凸起设计，在安装轮胎时可以更方便地定位胎圈，降低轮胎装配的难度，减少拆装过程中对胎圈造成的损伤。针对日常行驶中可能遇到的小幅度冲击，比如低速通过减速带、碾压路面小碎石等工况，辐条的截面厚度与材料分布经过反复校核，可保证在额定载荷下不会发生塑性变形，轮辋的圆度跳动参数控制在民用轮毂的标准公差范围内，保证高速行驶时的车轮动平衡表现，减少方向盘抖动的问题。
