手动式刀杆压力机结构设计

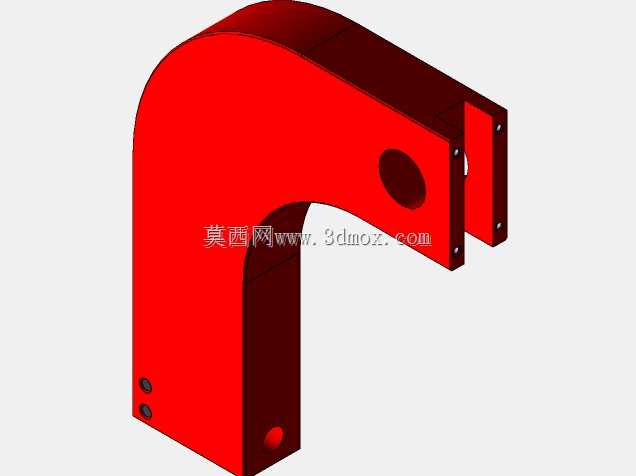

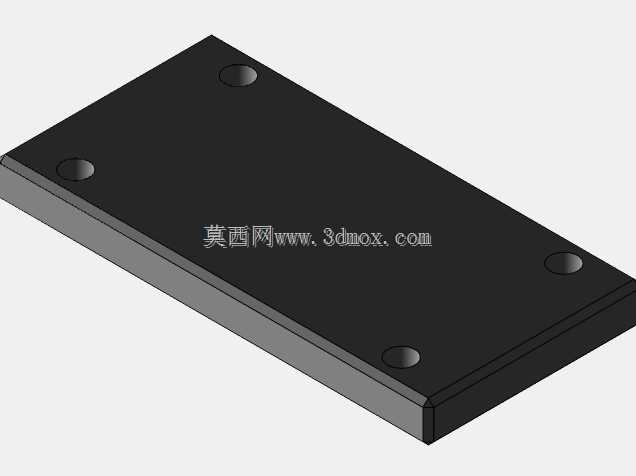

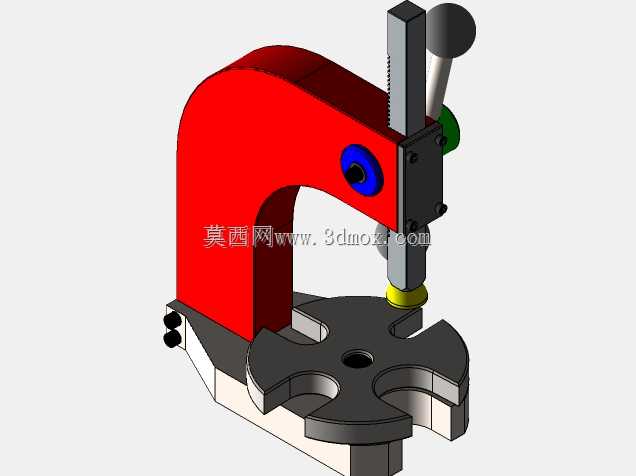

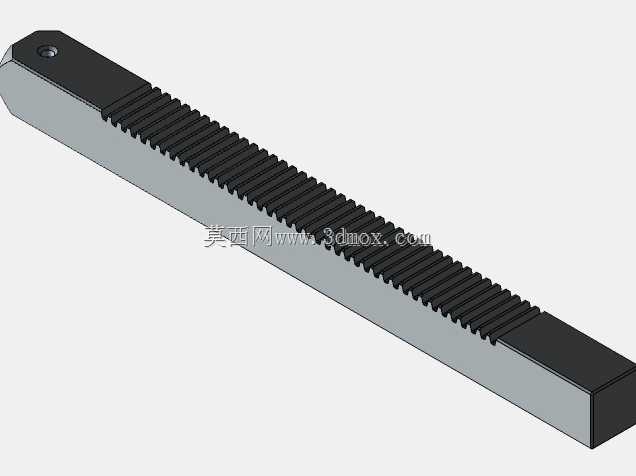

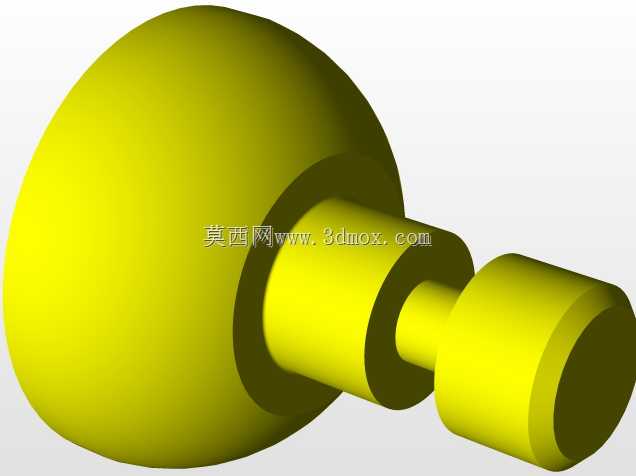

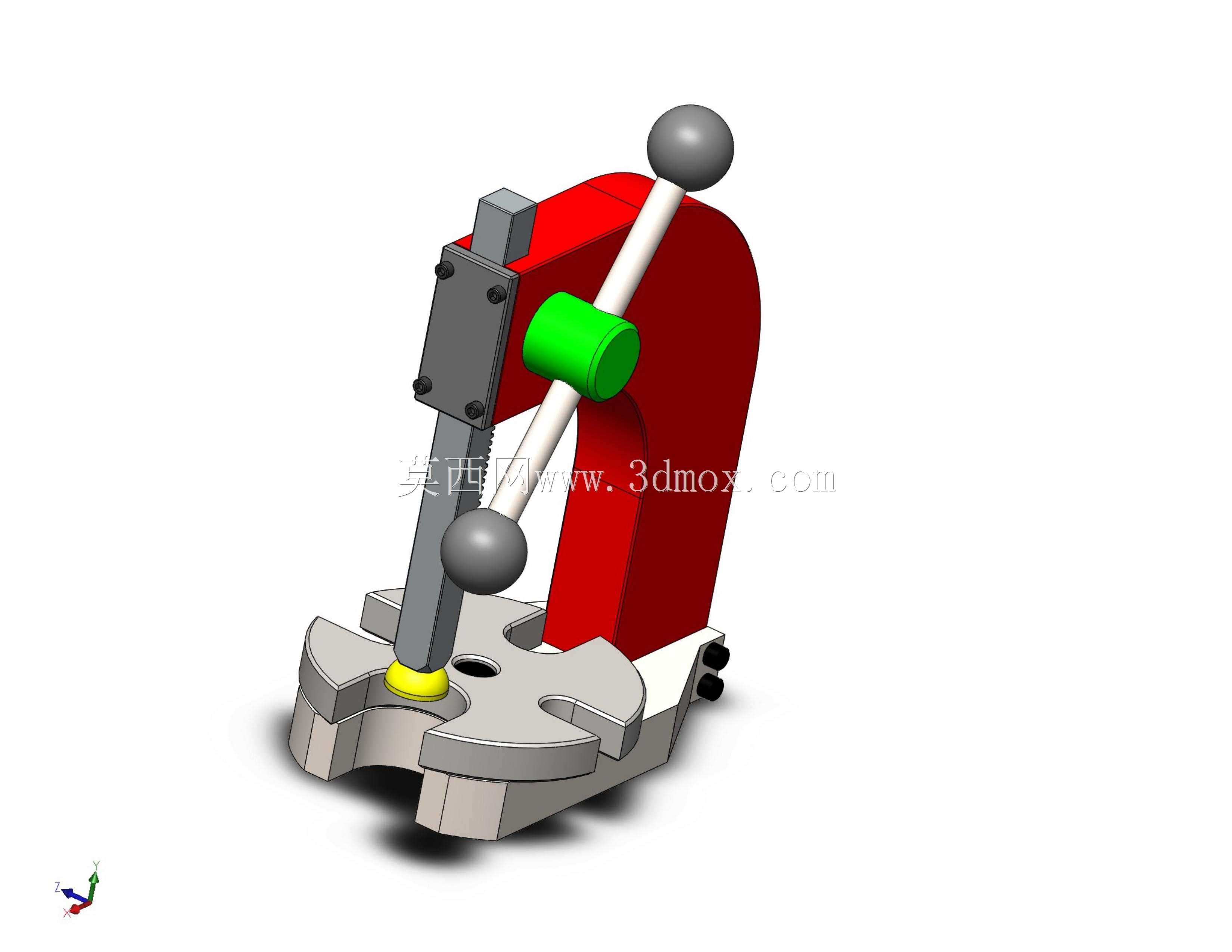

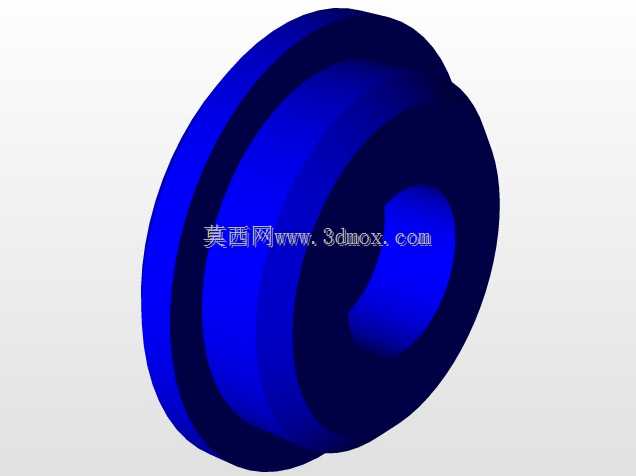

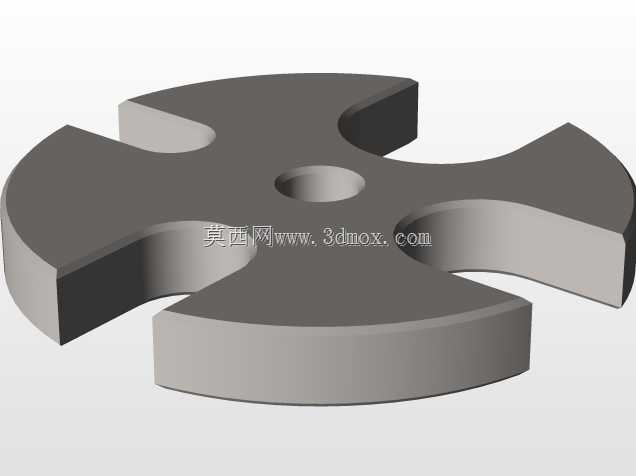

这款手动式刀杆压力机主要面向小型机械加工、刀具修配、五金零件小批量装配场景使用，是车间工位旁、维修班组、教学实训场景中十分常用的手动压合作业设备，能够完成刀具刀杆的压装拆卸、小型销轴的压入压出、薄型零件的校直校正、小过盈配合组件的装配作业，无需外接气源电源，依靠手动杠杆力放大结构即可输出足够压装力，适合无动力配套的零散作业场景使用。设备采用经典的开式C型床身结构，这种结构设计能够为作业提供开阔的操作空间，工件取放不受机架遮挡，操作人员可以直观观察压头与工件的对位情况，降低对位偏差导致的零件压伤风险。设备的力传导结构采用双球头手柄配合杠杆增力设计，操作时双手握持手柄球头施力，通过杠杆比放大手部输入的作用力，经垂直布置的压杆传导至压头位置，压头端部设置有柔性缓冲垫，避免硬接触压伤工件表面；压杆侧方设置有可调节的行程限位结构，能够根据不同压装深度需求调整压头下行极限位置，防止过度压装导致零件变形损坏。床身的导向部位采用方形滑块配合可调锁紧压板的结构，能够长期保持压杆的垂直运动精度，压头与工作台面的垂直度偏差控制在极小范围内，避免压装过程中出现偏载导致的刀杆弯曲、销轴歪斜问题。工作台采用带定位槽的分体式结构，台面上开设的异形避让槽能够适配不同直径的刀杆、小型轴类零件的放置定位，无需额外制作复杂夹具即可快速完成工件定位，工作台与床身采用刚性连接，承载压装反力时形变量极小，能够保证压装过程的稳定性。从安装边界来看，这款设备整体占地尺寸小巧，无需专门的地基固定，直接放置在常规钳工工作台面上即可使用，整机重量适中，单人即可完成搬移调整，能够根据作业需求灵活更换摆放位置；设备的操作高度符合人体工学设计，站立操作时手臂自然施力即可完成压合作业，长时间操作不易产生疲劳。设计过程中充分考虑了手动设备的使用特性，所有运动部位都预留了润滑注油位置，日常维护只需定期加注润滑脂即可保持操作顺滑，床身主体采用高强度铸铁结构，承压能力强，长期使用不会出现机架变形问题，压头部位设计为快换结构，可根据不同压装需求更换对应形状的压头，拓展设备的适用范围，既能够满足机械加工车间的刀具维护需求，也可用于职业院校的机械装配实训教学，帮助学习者理解杠杆增力结构、手动压力设备的工作原理与实际操作方法。
