高粘度流体输送齿轮油泵结构

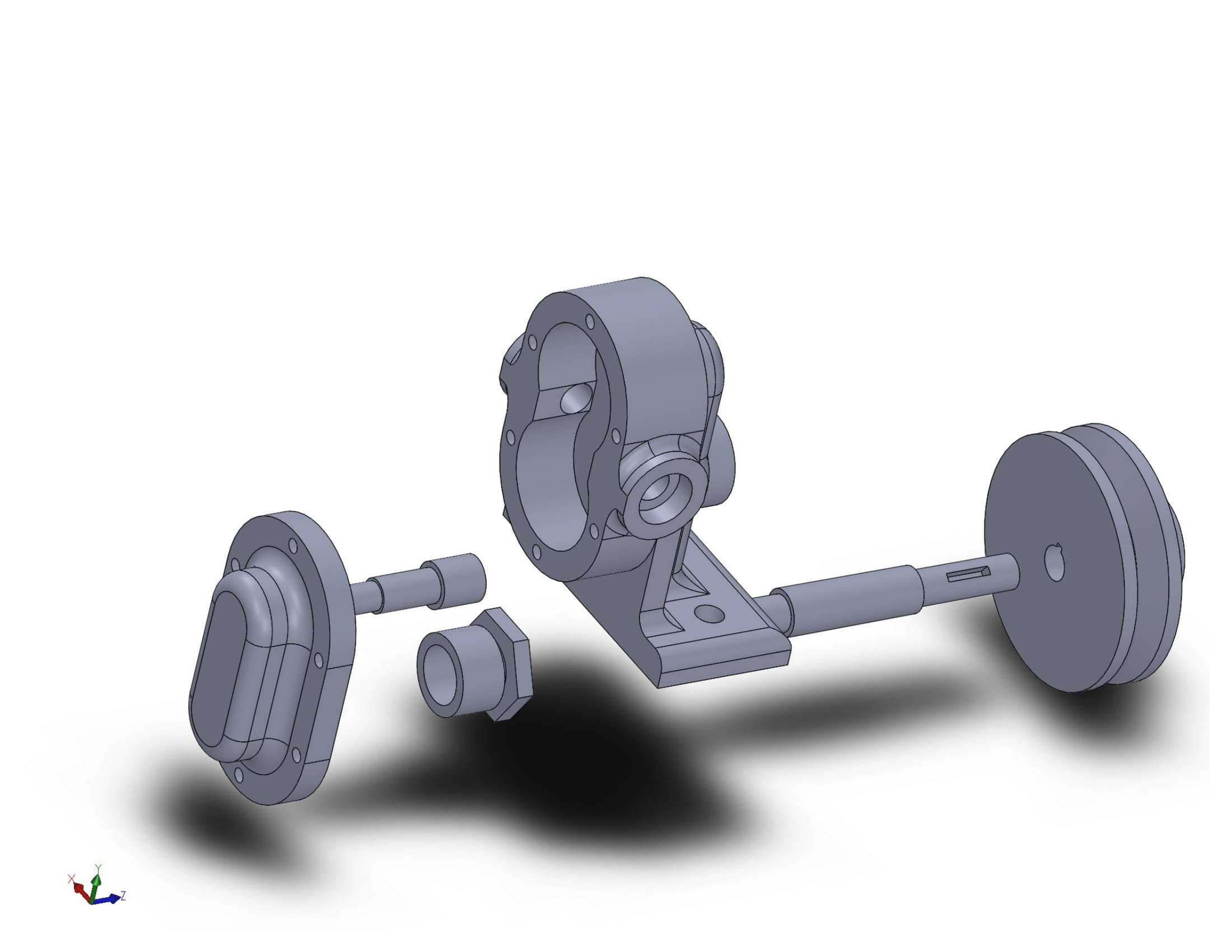

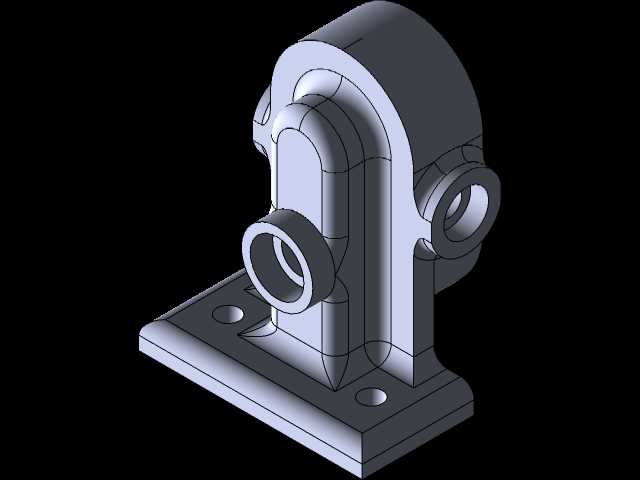

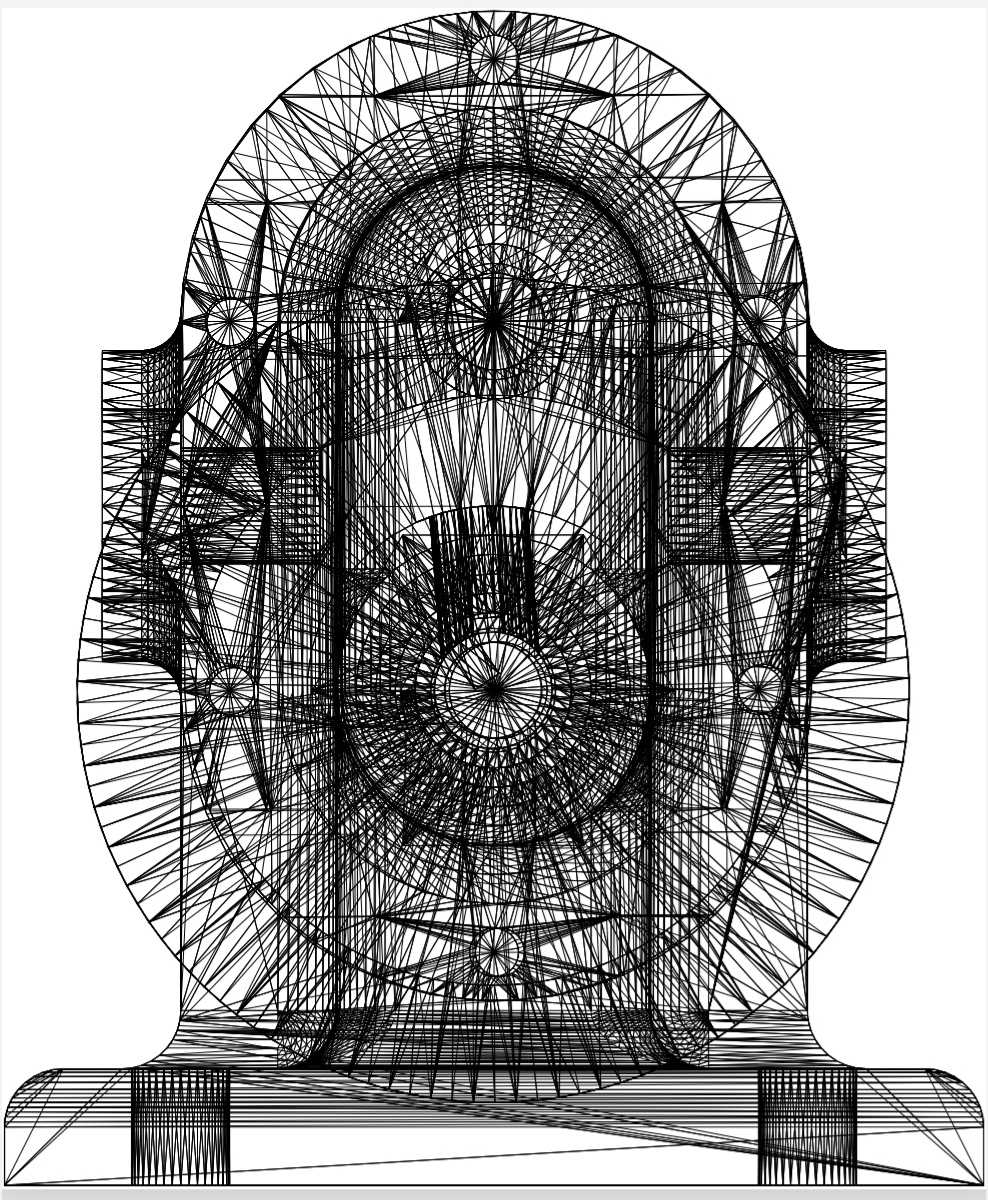

　　在重型液压系统、重油输送管路、高粘度油料加注工位这类对流体输送压力稳定性要求严苛的场景里，齿轮油泵的结构可靠性直接决定整套管路的运行效率，这套拆解展示的齿轮油泵结构，完全围绕高背压、高介质粘度的工况做了针对性的结构强化，没有冗余的装饰性设计，所有结构特征都服务于承压、密封、传动效率三个核心指标。从拆解状态能清晰看到，泵体采用整体式铸造成型的腔体结构，齿轮容纳腔的壁厚做了均匀加厚处理，避免高排放压力下腔体出现形变导致内泄增大，进出油口的法兰连接面预留了足够的密封槽安装空间，可适配耐油橡胶密封圈或者金属密封垫片，满足不同温度区间的密封需求，避免高粘度流体在高压输送过程中出现渗漏。主动轴与从动轴的支撑段做了阶梯轴设计，

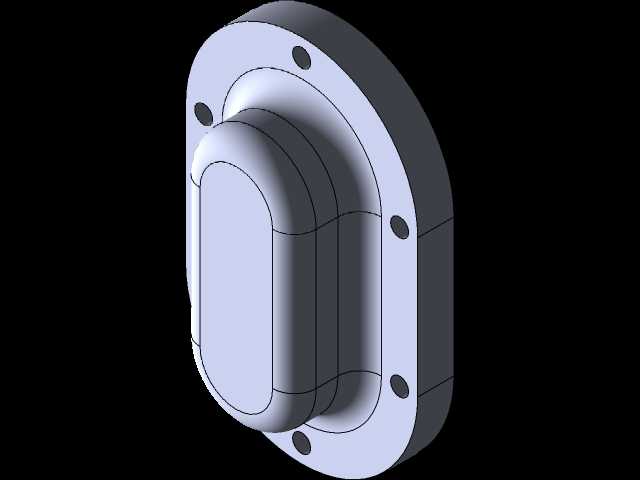

　　轴肩位置直接贴合轴承端面实现轴向定位，不需要额外添加轴套挡圈这类易损定位件，减少长期运行下的定位失效风险，轴端的密封腔预留了双道密封的安装空间，可根据输送介质的腐蚀性选择骨架油封或者机械密封组合，杜绝高压下介质沿轴向外漏。端盖与泵体的连接采用周向均布的螺栓孔布局，螺栓拧紧时能让端盖受力均匀，不会出现局部压紧力不足导致的密封面翘曲，端盖内侧的卸荷槽位置经过精准对位，能及时导出齿轮啮合过程中困在齿槽间的高压油，避免困油现象带来的振动、噪音以及额外功率损耗。泵体侧面的安装支架做了一体化延伸设计，支架上的两个安装孔位同轴度公差控制在合理范围，安装时可以直接通过螺栓固定在设备基座或者油箱面板上，不需要额外制作转接安装板，

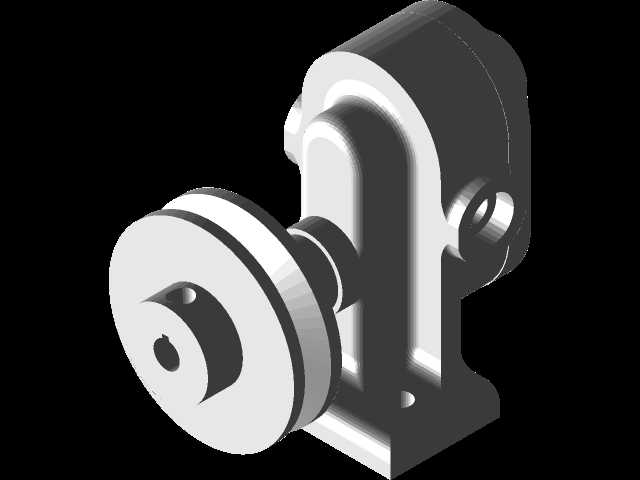

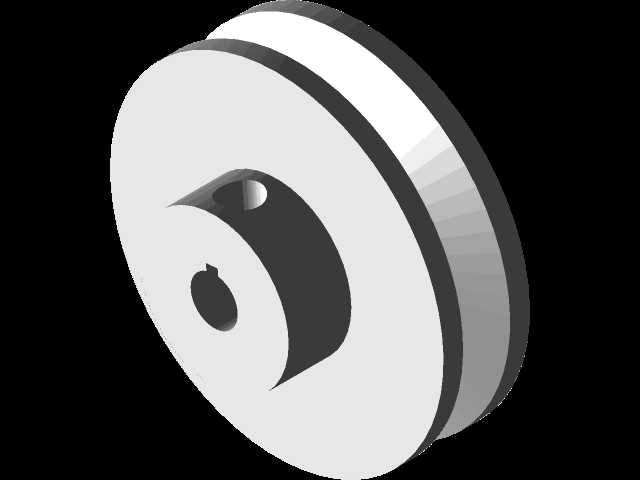

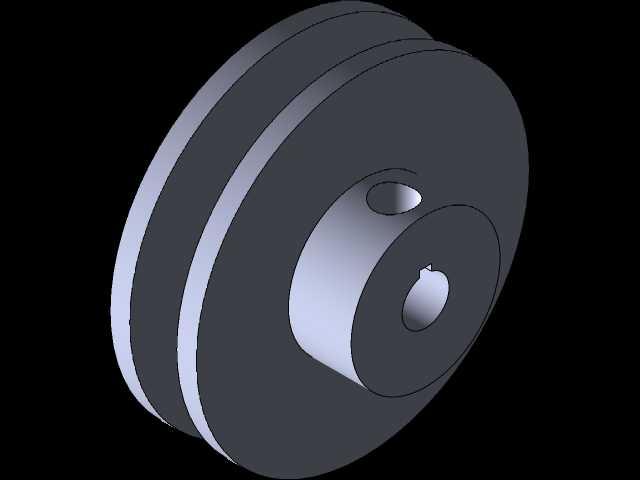

　　安装面与泵轴的平行度经过结构校核，能避免轴系安装不同心带来的轴承偏磨问题。输出轴端的连接盘采用平键传动结构，可直接联轴器轮或者传动带轮，适配电机、内燃机等不同的动力输入源，连接盘的轴向尺寸经过控制，不会和周边的管路、机架产生安装干涉，整套结构的轴向、径向尺寸都经过紧凑化设计，在保证结构强度的前提下尽可能缩小占用空间，适配狭小安装舱位的布置需求。从功能逻辑上看，这套齿轮泵依靠一对啮合齿轮的容积变化实现流体输送，齿轮转动时进油腔侧的轮齿脱开啮合，容积增大产生负压将高粘度油液吸入，油液被包裹在齿槽与泵体内壁形成的密闭空间内，随着齿轮转动被带到出油腔侧，轮齿进入啮合时容积减小，将油液挤压进入高压输出管路，整套结构没有复杂的阀体组件，

　　对介质中的微小杂质容忍度更高，适合输送润滑油、重油、高粘度液压油这类介质，在工程机械液压系统、工业设备集中润滑系统、燃油输送单元里都能稳定运行。设计过程中对齿轮的齿宽、齿顶圆与泵体内腔的配合间隙做了匹配性调整，间隙控制在合理范围，既不会因为间隙过大导致内泄量升高影响容积效率，也不会因为间隙过小导致热胀状态下齿轮与泵体出现刮擦，齿轮的材料选型预留了足够的耐磨冗余，长期在高负荷工况下运行也不会出现过度磨损导致的压力下降。轴系的支撑位置选择了合适跨度的轴承布置，能承受齿轮啮合带来的径向力，避免轴出现挠曲变形导致齿轮啮合偏载，延长整套泵的无故障运行周期。
