海洋船舶用钐钴油门操纵杠杆结构

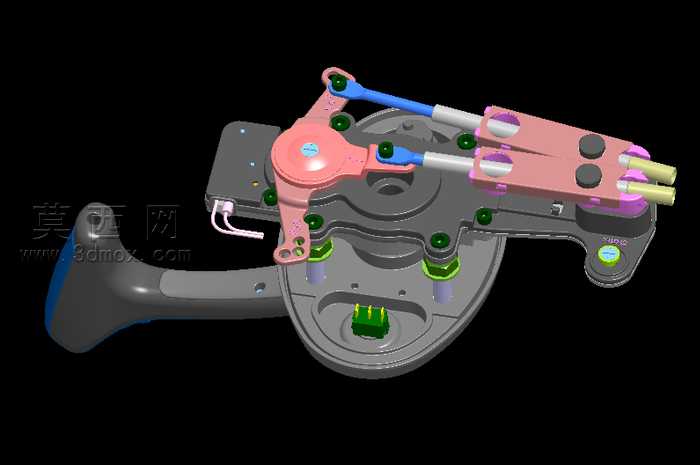

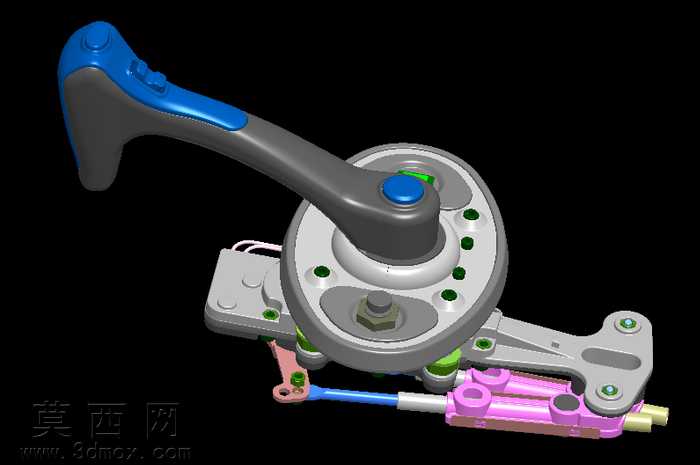

该三维模型为海洋船舶配套的油门操纵杠杆总成，建模过程严格遵循船用操纵部件的实际装配逻辑完成全参数化构建，首先以手柄握持基座为基准定位件，完成主体基座的曲面与实体混合建模，基座曲面贴合人手握持的人机工程弧度，边缘做圆滑过渡处理，避免船用环境下操作的磕碰划伤风险。模型中各运动副的装配约束完全还原实际机构的运动逻辑，粉色的主操纵摇臂通过多组铰接点与基座连接，铰接位置预留了标准紧固件的安装孔位，孔位周边做凸台加厚处理，强化高频操作下的结构强度；蓝色的传动连杆两端分别连接主摇臂与末端油门输出端，连杆与摇臂的连接位置设置了耐磨衬套的安装位，还原实船使用中降低磨损、提升操纵顺滑度的结构设计。模型中所有紧固件均按实际规格建模，绿色的衬套、黑色的紧固堵头、端部的金色输出接头均做了独立的零件拆分，可清晰展示整个操纵机构的装配层级。材质渲染阶段针对不同零件的使用场景做了区分：握持手柄部分采用哑光深灰的防滑工程塑料材质，模拟船用耐腐防滑握把的质感；主操纵摇臂采用粉色金属烤漆材质，提升操纵部件的辨识度，方便船员在复杂船舱环境下快速识别操作；传动连杆采用蓝色金属漆面搭配银灰色金属杆身，还原船用操纵连杆的防腐涂层外观；基座部分采用哑光深灰金属材质，模拟铸铝基座的喷砂氧化质感；铰接位置的绿色衬套采用耐磨工程塑料材质，端部的输出接头采用黄铜金属质感，还原船用部件抗腐蚀的材质选型。整个模型的结构设计围绕船用油门操纵的可靠性展开，基座上集成了状态指示旋钮的安装位，侧边预留了线束走线的卡槽，可固定操纵信号的传输线束，避免船舶航行振动导致线束松脱；各运动部件的行程限位结构均在模型中做了还原，可直观展示操纵杠杆从怠速到满油门的完整运动行程，铰接点的防尘密封结构也做了细节建模，适配海洋高盐高湿环境下的密封防护需求，整体模型装配关系清晰，零件拆分合理，可直接用于船用操纵系统的结构展示、装配教学以及改进设计参考。
