带实体保持架深沟滚珠轴承结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:621994
  • 带实体保持架深沟滚珠轴承结构设计
  • 带实体保持架深沟滚珠轴承结构设计
  • 带实体保持架深沟滚珠轴承结构设计
  • 带实体保持架深沟滚珠轴承结构设计
  • 带实体保持架深沟滚珠轴承结构设计

  这套带实体保持架的深沟滚珠轴承结构,核心适配中等载荷、中等转速的旋转支撑场景,在通用输送线辊筒、小型电机输出端、轻工包装设备的传动轴、民用风机叶轮轴这类工况中都能见到同结构产品的应用,其核心作用是为旋转轴提供径向支撑,同时可承受一定比例的轴向载荷,降低轴系运转过程中的摩擦阻力,约束轴的径向与轴向窜动,保证轴上零件的回转精度。

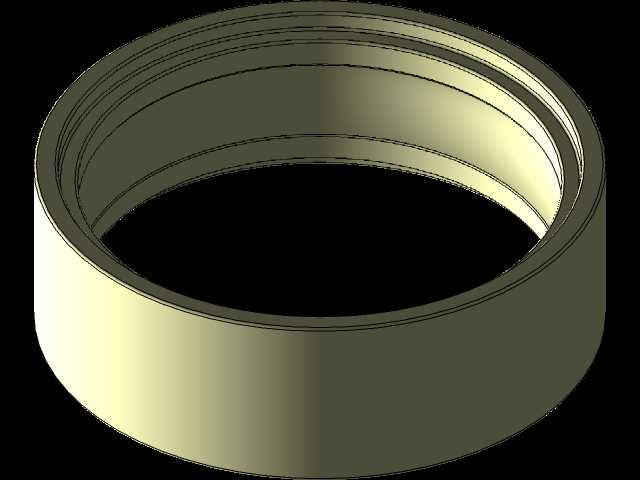

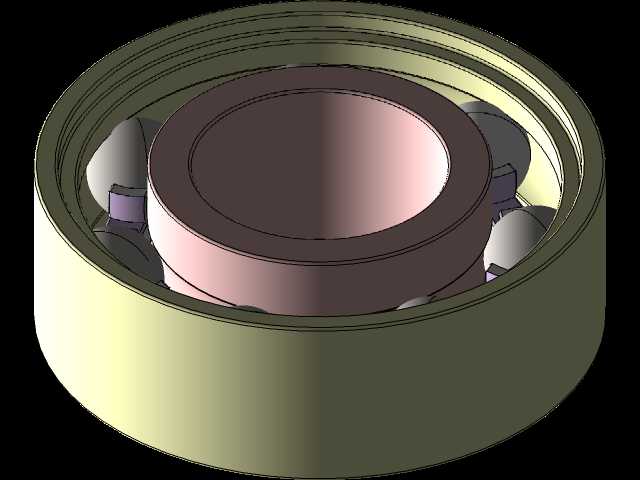

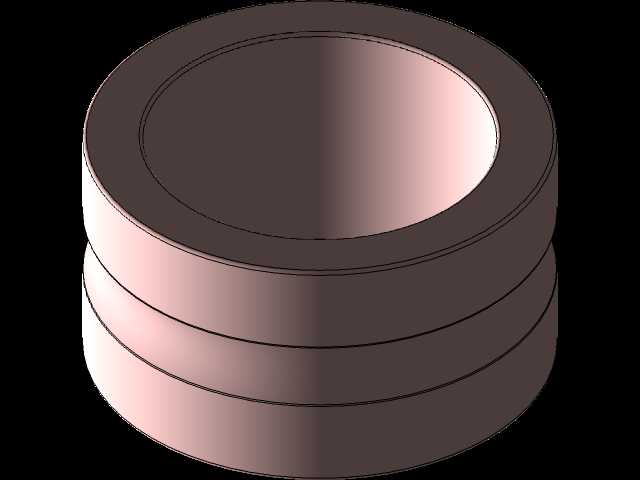

  从结构设计逻辑来看,这套模型完整还原了深沟球轴承的四大核心组成部分:内圈、外圈、滚动钢球、实体保持架。内圈的内孔为与轴配合的圆柱面,设计时需根据配合公差选择基孔制配合,通常旋转的内圈与轴采用过盈或过渡配合,避免内圈与轴之间出现打滑磨损;外圈的外圆柱面与轴承座孔配合,多数工况下外圈在座孔内为过渡或小间隙配合,方便安装拆卸,同时可补偿少量的轴系热胀伸长量。内圈和外圈的滚道为圆弧型沟槽,沟曲率半径略大于钢球半径,保证钢球与滚道有足够的接触面积,同时留有合理的接触角调整空间,在承受少量轴向力时,钢球不会从滚道内脱出。

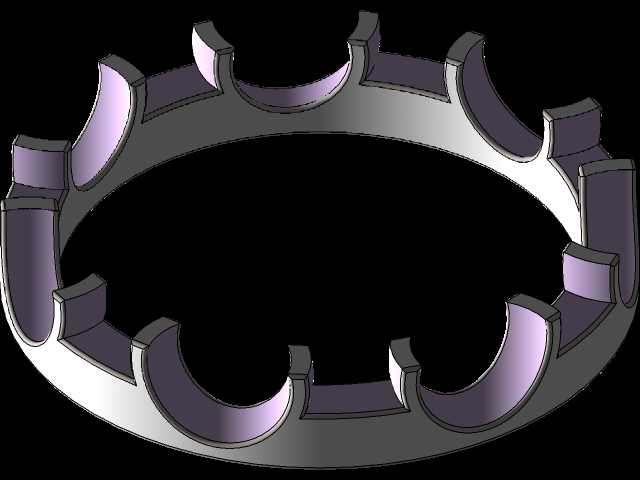

  实体保持架的设计是这套结构的重点,区别于冲压钢板保持架,这种实体保持架通常采用铜合金或者工程尼龙加工而成,兜孔为与钢球匹配的球面凹坑,每个兜孔容纳一颗钢球,将所有钢球均匀分隔在滚道圆周上,避免钢球之间直接接触产生摩擦和碰撞,同时引导钢球在滚道内正常运转,在轴承加注润滑脂后,保持架的兜孔间隙还可以存储少量润滑脂,延长轴承的补脂周期。设计保持架时需要重点控制兜孔的周向间距,保证钢球分布的均匀性,避免出现钢球拥挤或者间隙过大的情况,同时要控制保持架与内圈外径、外圈内径之间的引导间隙,间隙过小会出现保持架蹭套的问题,间隙过大则会导致保持架运转时晃动量过大,产生额外的振动和噪音。

  从安装边界来看,这类轴承的轴向定位通常依靠内圈一侧的轴肩和外圈一侧的轴承座孔挡肩,设计轴肩和挡肩的高度时需要注意,不能超过轴承内圈和外圈的倒角尺寸,否则会导致轴承安装不到位,同时轴肩和挡肩的高度不能过高,要留出足够的空间方便后续拆卸时使用拉马勾住轴承端面。轴承的倒角设计为圆弧过渡,既可以避免安装时锐边划伤配合面,也可以降低安装过程中的应力集中,避免压装时出现套圈崩裂的问题。

  在实际选型应用中,这类结构的轴承适用于转速不超过极限转速70%、径向载荷为主、轴向载荷不超过额定径向载荷四分之一的工况,如果轴向载荷占比过高,需要考虑选用角接触球轴承结构。建模过程中需要严格控制滚道的曲率中心位置,保证内外圈滚道的曲率中心处于同一轴向平面内,否则会导致钢球接触应力分布不均,大幅降低轴承的实际使用寿命;钢球的直径公差需要控制在极小的范围内,避免出现钢球大小不一导致的载荷集中问题;保持架的兜孔位置度需要严格管控,保证每颗钢球的活动间隙一致,避免运转时出现卡滞。

  这套结构的润滑方式通常采用脂润滑,在装配时将润滑脂填充到轴承内部空间的三分之一到二分之一即可,填充过多会导致轴承运转时温升过高,润滑脂过早失效;如果是油润滑工况,则需要控制油位高度,让油位刚好接触到最下方钢球的中心位置即可,避免搅油损失过大。密封结构如果是内置密封的型号,还需要在内外圈上设计密封槽,加装橡胶密封圈或者防尘盖,防止外部的粉尘、水汽进入轴承内部,同时避免内部润滑脂泄漏,这类带密封的轴承通常为免维护设计,出厂时已经预填了润滑脂,不需要在使用过程中额外补脂。
