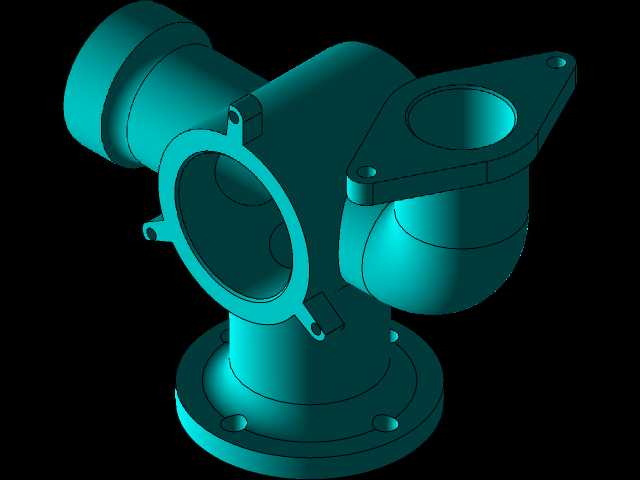

多通带法兰连接阀体类机械练习零件

　　这类多通带法兰的铸造型零件，常见于流体输送管路系统的节点位置，承担多方向管路汇流、分流以及介质流向切换的基础功能，在小型化工试验装置、民用供水支路、小型气动控制回路里都能见到同结构零件的实际应用。从结构设计逻辑来看，底部的圆形法兰是整个零件的安装基准面，法兰面上均匀分布的四个沉头安装孔，是用来穿装螺栓将整个零件固定在安装基座或者对应设备接口上的，设计时需要保证法兰端面的平面度公差，避免安装后出现密封面贴合不严导致的介质泄漏问题，法兰根部做了大圆角过渡，是为了降低铸件冷却过程中的应力集中，同时减少管路运行时振动带来的根部断裂风险。零件主体的三个不同方向的接口，分别对应不同的管路连接需求：侧向的大口径圆筒接口是主通路接口，

　　接口端部的环形凸缘是用来安装卡箍或者焊接对接管路的，凸缘上预留的小凸耳带孔结构，是用来固定管路防护套或者外接传感器安装支架的，设计时要保证主通路的内孔同轴度，减少介质流经时的阻力损失；斜向上伸出的带法兰凸台接口是支路接口，这个接口的法兰面做了凸台式密封面，适合安装密封垫片后对接支路管路或者检测元件，接口的轴线与主通路轴线呈固定夹角，是根据实际管路排布的空间角度确定的，建模时需要严格控制两个轴线的夹角公差，避免现场安装时出现管路对接错位。整个零件的内腔做了圆弧过渡处理，没有直角死角，一方面是降低介质流动时的湍流损耗，另一方面也避免杂质在死角位置沉积造成管路堵塞，适合输送洁净水、低压气体这类无强腐蚀性的介质。从建模练习的角度来看，

　　这个零件覆盖了机械三维建模里的多个常用特征操作：首先是基础的拉伸凸台搭建主体框架，然后是旋转特征做内腔和外圆的成型，法兰面上的安装孔用阵列特征完成，接口凸缘上的小凸耳用镜像或者圆周阵列实现，还有多处圆角、倒角特征的添加，能帮助初学者熟悉特征建模的先后逻辑，理解零件建模时基准选择的重要性——比如选择底部法兰端面作为第一安装基准，主通路轴线作为第二基准，再推导其他接口的位置尺寸，能有效避免建模后期出现特征参考丢失、尺寸关联混乱的问题。在实际安装边界上，这个零件的底部法兰外径决定了安装时需要预留的基座平面尺寸，三个接口的外伸长度决定了周边管路排布需要预留的操作空间，安装时要注意主通路的流向标识，

　　避免介质反向流动导致支路接口的检测数据出现偏差，紧固法兰螺栓时要采用对角分次拧紧的方式，保证密封面受力均匀，避免局部压力过大造成法兰变形。这类零件在做结构验证时，重点要检查各个接口的壁厚是否均匀，铸件的最小壁厚是否满足铸造工艺要求，避免出现浇不足、冷隔这类铸造缺陷，同时要核算法兰连接位置的强度，保证在额定工作压力下不会出现变形泄漏。对于刚接触三维建模的从业者来说，通过拆解这类零件的结构，能快速建立起从实际加工工艺、安装需求反推建模逻辑的思维，而不是单纯堆砌特征，比如看到法兰面上的沉头孔，就要想到对应的螺栓规格、安装时的扳手空间，看到接口处的圆角，就要想到铸造工艺的脱模斜度和圆角要求，把建模和实际工程需求结合起来，才能真正掌握三维设计的核心逻辑，而不是只会画外形。
