阿伦德拉间歇传动机构三维结构

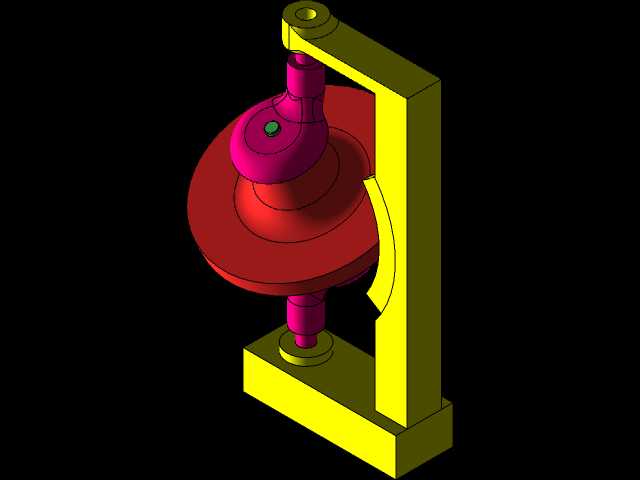

　　在自动化装配、轻工包装以及精密进给类设备的间歇工位设计中，这类空间凸轮式间歇传动结构常被用于需要垂直交错轴传递间歇回转动作的场景，相比常见的槽轮、棘轮机构，它的传动冲击更小，动程内的速度曲线更平滑，能适配中低速工况下的精准分度需求，尤其适合工位间距固定、需要在停歇阶段完成装配、检测、压装等工序的自动化产线核心传动单元。从结构组成来看，这套机构主要包含立式安装支架、空间轮廓凸轮盘、从动回转组件以及上下定位支撑轴几个核心部分，支架采用L型一体式折弯式结构设计，底部预留了两个同轴的安装定位孔，上部悬臂端同样设置对应同轴孔，用来支撑从动轴系的上下两端，保证轴系运转时的同轴度，避免偏载带来的磨损加剧问题。凸轮盘采用盘式空间曲面设计，

　　曲面轮廓根据从动件的运动规律做了连续平滑过渡，没有尖锐拐点，运转时凸轮曲面与从动件端部的接触为连续滑动接触，从动件的回转角度完全由凸轮轮廓的升程曲线决定，当凸轮随输入轴做连续回转时，从动轴会按照预设的动程角完成定角度回转，在凸轮轮廓的停歇段，从动轴保持完全锁止状态，不会出现窜动或回退，能满足工位停歇时的作业定位精度要求。设计这类机构时，首先要根据实际工况需要的分度数、动停比来反推凸轮轮廓的曲线参数，通常会选用修正正弦加速度曲线来设计轮廓面，降低启动和停歇瞬间的刚性冲击，同时要校核接触应力，因为凸轮与从动件的接触属于高副接触，长期运转下的接触疲劳磨损是影响寿命的核心因素，所以在建模阶段就要预留足够的接触宽度，同时对轮廓面的粗糙度、

　　热处理硬度提出对应要求。安装边界方面，这套机构的支架底部安装孔中心距与上部悬臂的伸出长度是固定的，输入轴与输出轴呈空间90度垂直交错布置，输入轴的安装位置位于支架下部的同轴孔系中，输出轴沿竖直方向贯穿支架上下两个支撑孔，安装时需要保证两个轴系的垂直度公差控制在0.02mm以内，否则会出现凸轮与从动件接触不良、局部应力过大甚至卡滞的问题。实际应用中，这类机构常被集成在多工位转盘设备、小型自动化送料机构以及精密检测转台的传动链中，不需要额外添加锁止结构，依靠凸轮轮廓的停歇段就能实现输出端的自锁，相比其他间歇传动结构，它的整体结构更紧凑，占用的安装空间更小，垂直交错轴的布置形式也能更好地适配设备内部的空间布局，减少传动链的冗余环节。

　　建模过程中需要重点关注凸轮轮廓与从动件接触端的曲面配合关系，要做运动仿真验证整个运动周期内不存在干涉，同时要保证从动件在整个回转行程内的压力角处于合理区间，压力角过大会导致输入扭矩需求激增，甚至出现自锁无法驱动的问题，通常推程阶段的压力角要控制在30度以内，回程阶段可适当放宽到40度左右。支撑轴系的设计上，上下支撑位都预留了轴承安装位，实际装配时可以选用深沟球轴承来降低回转阻力，同时轴端要设置轴向定位结构，避免运转过程中轴系出现轴向窜动，影响传动精度。支架的结构设计做了对应的减重处理，在保证支撑刚度的前提下，去除了非受力区域的多余材料，既降低了整体重量，也减少了加工过程中的材料消耗，支架的安装基面做了平面度要求，保证安装时与设备安装面的贴合度，避免安装后支架出现形变导致轴系偏斜。
