汪克尔转子发动机偏心主轴结构设计

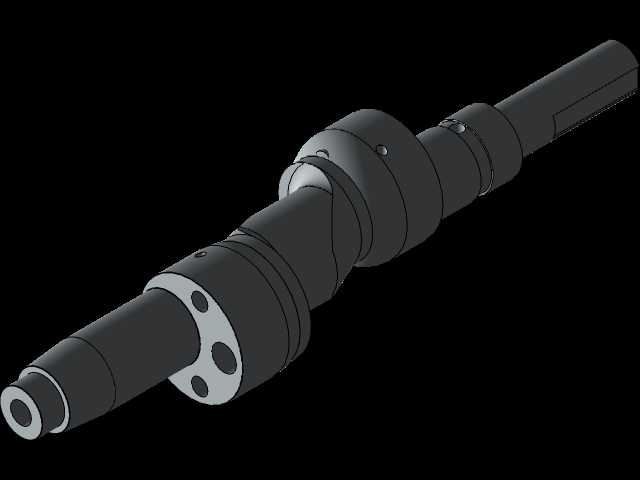

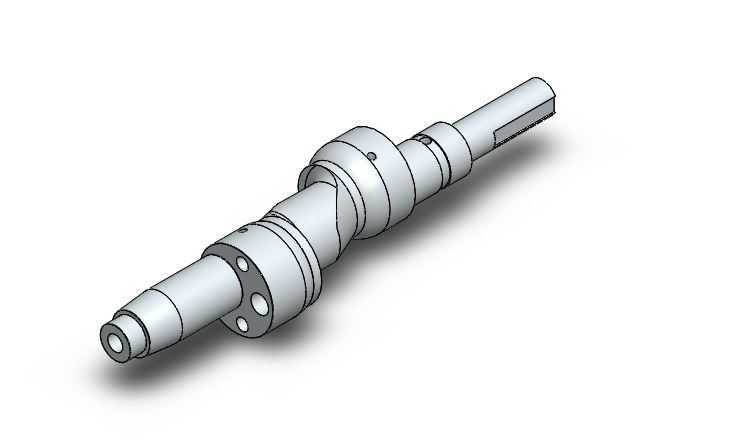

　　汪克尔转子发动机的偏心轴，是替代传统往复式内燃机曲轴的核心动力输出构件，其结构设计直接决定转子发动机的动力传递效率、运行平顺性与整机可靠性，在小型航空动力、竞速赛车动力、便携发电机组、小型无人机动等对功率密度要求极高的应用场景中，该零件的结构合理性是整机性能落地的核心前提。不同于传统往复式发动机曲轴需要匹配多组连杆轴颈、平衡块来抵消活塞往复惯性力，汪克尔发动机的偏心轴采用整体式偏心轮结构，整根轴沿轴向依次布置有前端动力输出段、前支撑轴颈、偏心轮段、后支撑轴颈、后端附件驱动段，各段同轴度公差需控制在0.02mm以内，才能保证转子在缸体内做行星运动时不会出现卡滞、偏磨问题。从实际装配边界来看，

　　该偏心轴的前后支撑轴颈需匹配缸体两端的主轴承座，轴颈表面粗糙度要求达到Ra0.8，配合间隙控制在0.015-0.03mm之间，既保证高速转动时的油膜形成，又避免轴系出现过大的径向窜动；中间的偏心轮段与转子内部的轴承内圈配合，偏心距的尺寸精度直接决定转子的运动轨迹，若偏心距偏差超过0.01mm，就会导致转子与缸体型面、端盖之间的密封间隙失控，出现压缩压力泄漏、动力输出不足的问题。设计过程中，首先需要匹配转子的运动参数确定偏心距数值，结合三角转子的节圆半径、缸体双弧外旋轮线的生成参数，反复校核偏心轮在整个转动周期内与转子内腔、密封件的运动干涉情况，避免轴段结构在转子做行星运动时与转子内部加强筋、油道结构发生碰撞。

　　轴上的键槽结构布置在前端输出段，用于连接飞轮或动力输出联轴器，键槽的对称度公差需与轴颈轴线保持一致，避免动力传递时出现偏载导致轴段疲劳断裂；轴身各段的过渡圆角均采用大圆弧平滑过渡，避免应力集中，因为转子发动机工作时偏心轴承受的是周期性交变载荷，尤其是高转速工况下，圆角处的应力集中是轴件疲劳失效的核心诱因。油道设计沿轴的中心轴线布置，从后端主油道引入压力润滑油，通过径向油孔分别输送到前后主轴承、偏心轮轴承位置，保证各摩擦副在高速运转时得到充分润滑，油孔的出口位置需做倒角处理，避免装配时刮伤轴承内圈表面，同时油道内部需做去毛刺处理，防止金属碎屑进入摩擦副造成拉瓦、抱轴故障。从功能特性来看，

　　该偏心轴除了承担将转子的行星运动转化为定轴转动输出扭矩的核心作用外，轴身的台阶结构还承担着转子轴向定位、密封件轴向限位的作用，后支撑轴颈延伸段可用于驱动冷却水泵、机油泵、点火分电器等附件，无需额外布置附件驱动齿轮组，有效简化了整机的前端轮系结构，进一步提升了发动机的功率密度。在实际选型适配时，需要注意该轴的轴向安装尺寸需匹配缸体总宽度，前后轴颈的伸出长度需对应端盖、轴承、密封件的安装厚度，若轴向尺寸偏差过大，会导致转子轴向间隙失控，出现端盖磨损、密封失效的问题；偏心轮的宽度需与转子内部轴承的宽度匹配，保证轴承内圈得到充分的轴向支撑，避免轴承在交变载荷下出现轴向窜动。不同于传统曲轴的分体锻造再组装的工艺路径，这类小排量转子发动机的偏心轴多采用整体合金钢模锻成型，经过调质处理后轴颈表面做高频淬火，硬度达到HRC55-60，保证高转速下的耐磨性能，同时轴身需做动平衡校正，剩余不平衡量需控制在5g·cm以内，避免发动机在8000rpm以上的高转速工况下出现剧烈振动，影响整机的运行稳定性与使用寿命。
