钱德勒流线型网状捕集装置结构设计

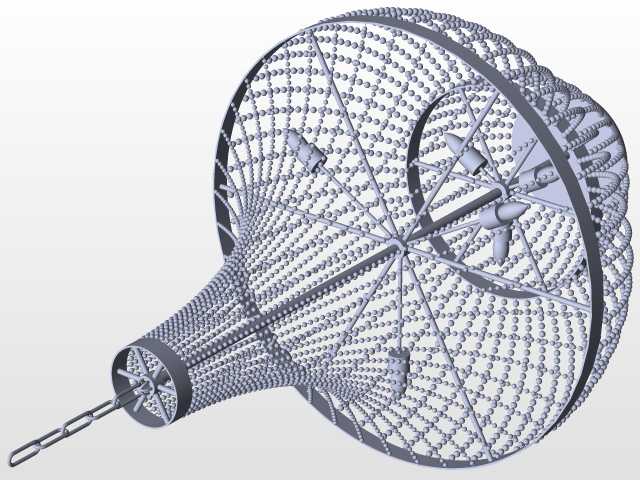

　　这款流线型网状捕集装置的结构设计，核心围绕低阻流体通过场景的工况需求展开，在流体输送、介质捕集类作业场景中，这类结构能够在保证通流面积的前提下，实现对流体中裹挟的大尺寸杂质、絮状团聚物的有效拦截，同时尽可能降低流体经过装置时的压损，避免管路系统因为局部阻力过大出现输送效率下降、能耗抬升的问题。从结构布局来看，装置整体采用渐扩式流线型腔体设计，入口端为小直径圆柱连接段，通过平滑过渡的锥面逐步扩大到主体大直径腔体，这种线型设计能够让流体从入口进入后逐步减速，减少流体在腔壁处的涡流产生，降低局部紊流带来的能量损耗。腔体的主体承载部分采用点阵式网状筋条结构，筋条沿腔体母线方向与环向均匀排布，形成连续的通透网格，网格的密度经过匹配设计，

　　既能够保证足够的结构强度，承受流体冲击与拦截物带来的载荷，又不会过度遮挡通流截面，保证流体顺畅通过。在腔体内部，沿轴线方向布置了多组径向支撑辐条，辐条从中心轴毂向腔体内壁延伸，将整个网状腔体分割为多个独立的受力单元，避免网状结构在长期流体冲击下出现形变、失稳的问题，中心轴毂同时作为牵引结构的连接基座，入口端的牵引链通过轴毂与整个装置连接，能够实现装置在管路、开放流道中的拖拽移动、定位固定作业。装置的尾部采用环形封边结构，封边处做了圆弧过渡处理，避免流体在尾部出现边界层分离，进一步降低尾部涡流带来的阻力。从安装边界来看，入口连接段的直径匹配常规工业管路的标准接口尺寸，能够直接与对应规格的管路、牵引构件对接，不需要额外制作过渡转接件；

　　装置整体的最大外径根据通流需求做了梯度设计，在适配不同通径的流道时，只需要调整锥段的扩张比即可快速完成系列化设计，不需要重新搭建整体结构框架。网状筋条的截面采用小圆角矩形设计，相较于圆形截面筋条，这种截面在相同截面积下拥有更好的抗弯刚度，同时对流体的扰动更小，能够进一步降低通流阻力。在实际应用场景中，这类结构既可以用于给排水管路的前置杂质拦截，也可以用于开放水域的浮游生物、漂浮杂物捕集作业，还可以根据工况需求调整网格孔径，适配不同粒径拦截物的作业需求。设计过程中，通过对筋条排布密度、锥段扩张角度、辐条布置数量的参数化调整，能够快速匹配不同流速、不同拦截精度的工况要求：在高流速工况下，适当增加环向筋条的密度，提升结构整体的抗冲击能力；

　　在低流速大流量工况下，适当放大网格尺寸，减少通流阻力。牵引链的连接位置做了加强处理，轴毂与牵引链的连接部位采用嵌入式固定结构，避免拖拽过程中连接部位出现应力集中导致的断裂问题，牵引链的链节采用标准工业链节规格，具备足够的抗拉强度，能够承受装置整体在流体中受到的冲击载荷与拖拽阻力。整个装置的所有构件均采用等壁厚设计，在满足结构强度的前提下尽可能降低整体自重，减少牵引过程中的载荷负担，同时也便于后续的加工成型，不管是采用金属焊接成型还是工程塑料一体注塑成型，都能够快速实现量产，不需要复杂的加工工序。
