壁挂式折叠收纳床结构三维设计

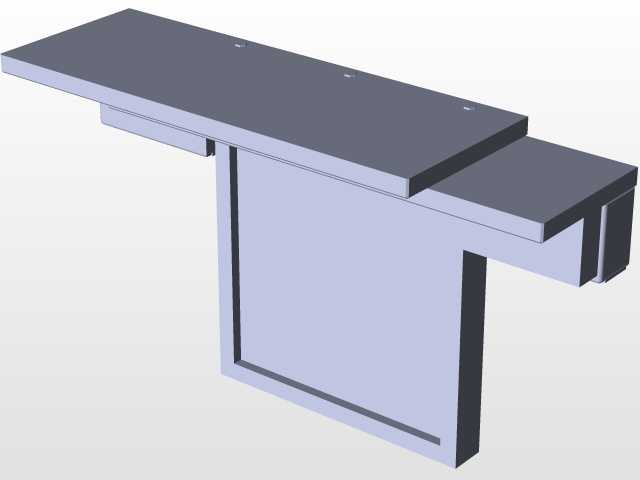

　　这款壁挂式折叠收纳床的结构设计，核心瞄准城市小户型、公寓、多功能办公空间的垂直空间利用需求，在常规居住场景中，这类构件能够在非睡眠时段将床体整体收折贴合墙面，释放出原本被固定床具占据的地面活动空间，适配客卧一体化、书房兼顾客房、小型员工休息室等多场景的使用需求。从结构功能来看，整体采用L型承托主体搭配可滑移延展床板的组合形式，固定于墙面的竖向承托箱体作为整个结构的受力基座，内部预留了五金连接件的安装腔体，同时可兼顾少量储物空间的拓展；床板部分采用分段式滑移设计，展开时通过板件间的搭接形成完整的睡眠承托平面，收折时可将延展段滑移收纳至主床板下方，整体贴合竖向箱体的外侧立面，不会额外突出墙面占用通行空间。

　　设计过程中优先考量了安装边界的适配性，竖向承托箱体的背部预设了多组均匀分布的壁挂连接点位，可匹配常规住宅的混凝土承重墙、轻钢结构隔墙的加固安装要求，安装完成后床体收折状态下的外凸尺寸控制在较小范围，不会影响墙面周边的门窗开启、柜体布置；展开状态下的床板平面高度匹配常规床垫铺设后的睡眠高度，床板表面预留的沉孔用于固定床板饰面与床垫防滑构件，避免使用过程中床垫移位。结构受力层面，竖向箱体与水平床板的连接部位采用了隐藏式的铰接支撑结构，展开时支撑构件自动卡入限位位，分散床板承受的人体荷载至墙面固定点与底部支撑端，避免长期使用出现结构变形；板件之间的滑移轨道采用内嵌式安装，完全隐藏在板件拼接缝隙内，既保证了滑移过程的顺畅无卡顿，

　　也避免外露轨道积灰、磕碰的问题，同时让整体外观更加简洁利落。在细节处理上，所有板件的边缘都做了等半径的圆角倒钝处理，避免收折、展开过程中出现磕碰划伤的风险；板件拼接处的公差控制在合理范围，既保证组装时的配合精度，也预留了木质、金属板材因温湿度变化产生的形变余量，不会出现季节变化导致板件卡滞无法开合的问题。这类折叠床结构区别于传统的翻板床结构，采用分段滑移的收折形式，不需要在床体下方预留翻板转动的弧形避让空间，对地面空间的要求更低，哪怕是床体下方放置了小型边几、收纳箱，也不需要额外挪动即可完成床体的收展操作，适配更多样的空间布置方案。建模过程中对所有连接节点都做了装配干涉校验，每一组螺丝连接位、轨道安装位、

　　铰接点位都预留了合理的安装操作空间，实际生产组装时不需要额外做现场打孔修改，可直接按照三维模型的定位完成五金件的装配，降低现场安装的调试难度。针对不同的使用荷载需求，模型中也预留了板件厚度、支撑构件规格的调整余量，可根据实际使用场景选择不同厚度的板材、不同承重等级的滑移轨道与铰接件，适配从单人临时休息到长期日常睡眠的不同承重要求。
