车载iPhone4固定坞站结构设计

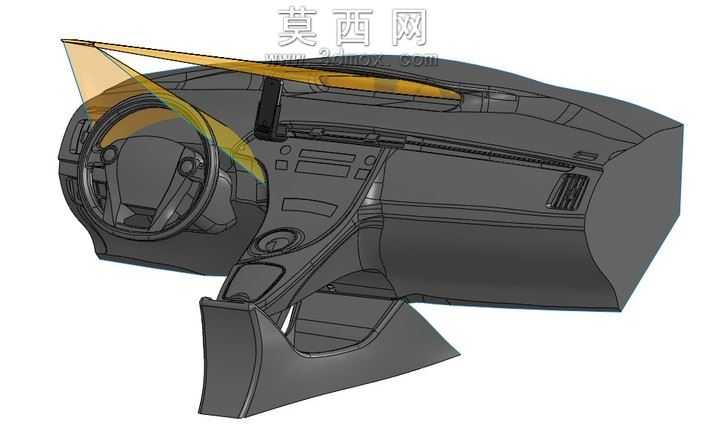

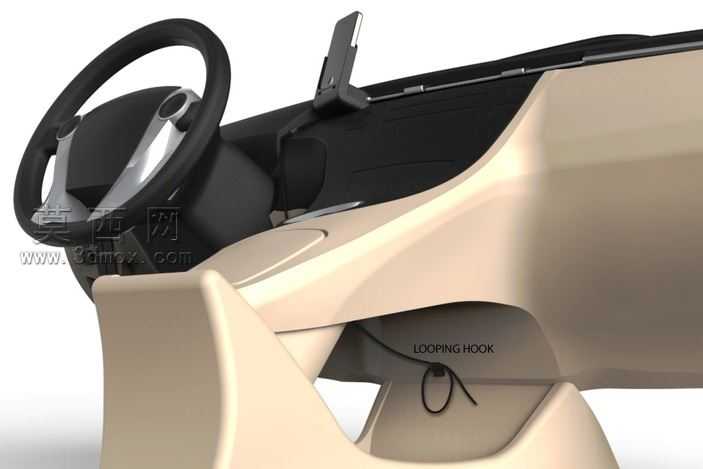

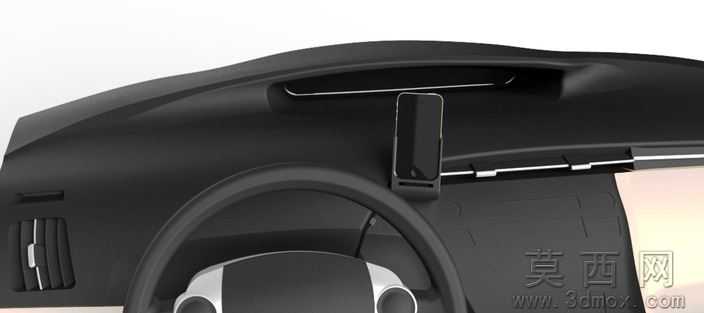

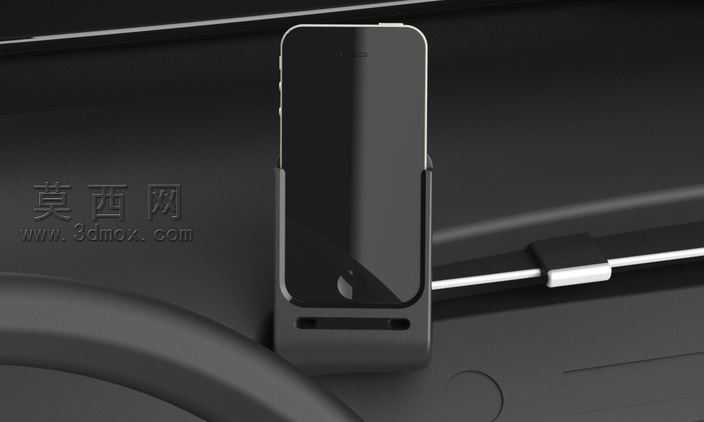

本作品为适配iPhone4的车载固定坞站三维模型，建模阶段以实车仪表板安装场景为核心基准，首先完成安装基准面的坐标对齐，严格匹配汽车仪表板对应安装区域的曲面弧度，确保坞站安装后与仪表板表面完全贴合，无突兀凸起或安装缝隙。模型整体采用一体化支撑结构设计，主体为半包式限位仓，仓体内壁轮廓完全匹配iPhone4的机身侧边弧度，预留合理的插拔间隙，既保证手机放入后不会因车辆行驶颠簸产生晃动松脱，也能让用户单手完成取放操作，适配驾驶场景下的快速操作需求。建模过程中对坞站底部的出声开槽做了精准的结构对位，开槽位置完全对齐iPhone4底部扬声器的出声区域，开槽边缘做了平滑的倒角过渡，既不会遮挡扬声器的出声路径，也避免尖锐棱边刮擦手机机身。侧边的走线结构做了隐藏式通道设计，充电线材可从坞站背部的走线槽穿出，沿仪表板缝隙排布，不会在驾驶视线范围内出现杂乱线材，同时走线槽内部做了限位卡扣结构，避免车辆颠簸时线材松脱移位。材质渲染阶段，坞站主体采用哑光磨砂硬质塑料材质，还原车载配件常用的耐磨防滑材质质感，表面做细微的颗粒纹理处理，避免强光照射下产生反光干扰驾驶视线；与手机接触的内壁区域做了细微的软质材质模拟，还原防滑垫的触感，避免硬质塑料刮花手机边框。模型整体结构做了壁厚优化，主体壁厚均匀控制在2mm，既保证结构强度不会因长期使用出现断裂，也不会过度占用仪表板的安装空间。背部的固定卡扣结构做了通用化设计，可适配多数车型仪表板的缝隙安装需求，卡扣处做了弹性形变的结构预留，安装时可通过轻微形变卡入缝隙，拆卸时也不会损伤仪表板表面。整个建模过程严格遵循车载配件的人机工程要求，坞站安装后手机屏幕的朝向角度经过反复调整，确保驾驶员在正常驾驶坐姿下，仅用余光即可快速查看屏幕信息，不需要大幅度转动头部或偏移视线，兼顾使用便利性与驾驶安全性，所有结构细节均做了圆角过渡处理，无尖锐棱角，符合汽车内饰配件的安全设计规范。
