轻量化桁架式通用电气安装固定支架

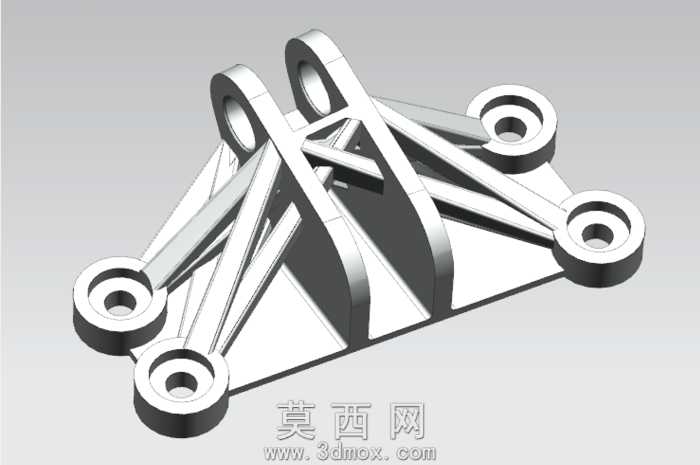

本作品为通用电气安装固定支架，采用三维参数化建模方式完成整体结构设计，建模过程中先完成底部安装基板的轮廓绘制，通过拉伸特征生成带安装孔位的基座主体，再依次构建多组斜向支撑肋与顶部铰接耳座，所有特征均保留完整参数化关联，可根据实际安装需求快速调整孔位间距、支撑高度与肋板厚度。模型渲染阶段采用哑光金属材质赋予整体构件，通过环境光遮蔽效果凸显桁架结构的空间层次感，对安装孔位的内圈做倒角高光处理，清晰呈现各连接部位的加工细节，整体渲染风格偏向工业产品展示效果，无多余装饰元素干扰结构表达。结构设计上采用三角形桁架受力体系，多组斜向支撑肋将顶部铰接耳座与底部基板连接为整体，在保证整体支撑刚度与抗形变能力的前提下，大幅削减非受力区域的材料体积，实现结构轻量化目标；底部基板共设置四个沉头安装孔，可通过标准紧固件完成支架在安装基面的固定，顶部两组同轴铰接耳座预留销轴安装间隙，可适配对应规格的铰接连接件，侧边延伸的两组带孔支耳可用于辅助固定电气元件或布设管线，所有孔位均做同轴度公差约束，满足实际装配的精度要求。设计思路围绕电气安装场景的通用化需求展开，摒弃传统实心支架的冗余结构，通过拓扑优化思路确定传力路径，将材料集中布置在主要受力路径上，既降低了构件整体重量与材料成本，又保证了支撑结构的强度冗余，可广泛适配各类电气设备的安装固定、管线支撑等场景，模型的所有结构特征均符合常规机械加工工艺要求，可直接导出工程图用于生产制造。
