轻量化多安装位通用电气固定支架结构

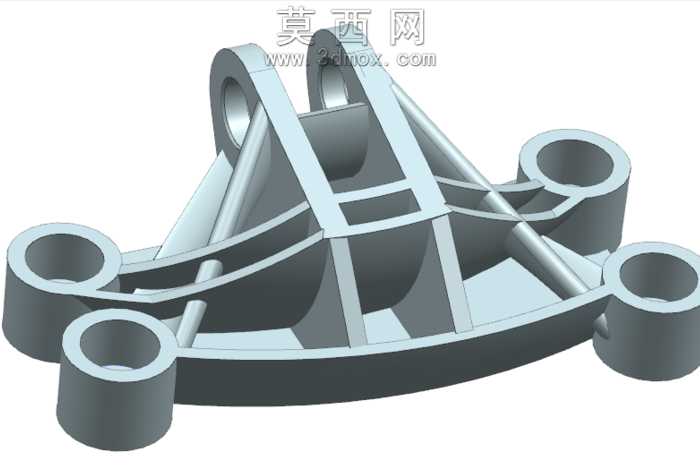

本款通用电气支架采用三维参数化建模方式完成整体结构设计，建模过程中优先保障结构力学性能与安装适配性，通过对称式布局规划实现多场景通用安装需求。模型构建阶段先完成基准安装面的轮廓绘制，基于底部环形承载基体向外延伸出五组带通孔的安装耳座，每个耳座的通孔尺寸统一适配通用电气构件的标准紧固件规格，孔位周边做加厚凸台处理，避免安装锁紧时出现应力集中导致的结构开裂问题。主体支撑区域采用镂空筋格结构设计，摒弃传统实心支座的冗余用料，通过纵横交错的加强筋连接顶部两组铰接安装位与底部承载基体，筋板厚度经过力学仿真优化，在满足抗弯折、抗扭转载荷要求的前提下，最大限度削减结构整体体积，最终模型体积控制在184218.13立方毫米，实现轻量化与结构强度的平衡。材质渲染阶段选用哑光银灰色金属质感，模拟铸铝构件的表面处理效果，清晰呈现筋板交接处的圆角过渡细节，所有棱边均做R2-R5的工艺圆角处理，既避免加工过程中的锐边风险，也能有效分散载荷传递路径的应力峰值。设计思路上充分考虑通用电气场景的安装兼容性，底部五个安装耳座呈环形均匀分布，可适配不同孔距的安装基面，顶部双铰接位可实现电气构件的角度微调需求，内部镂空区域预留充足的走线空间，方便电气线路的排布与固定，整体结构无复杂倒扣特征，可直接通过铸造工艺完成毛坯生产，后续仅需对安装孔位做少量机加工即可满足装配精度要求，兼顾了生产经济性与使用实用性。建模过程中对所有配合面做了公差预留设计，安装孔的同轴度、安装基面的平面度均符合通用机械构件的加工精度要求，可直接导出工程图用于生产指导。
