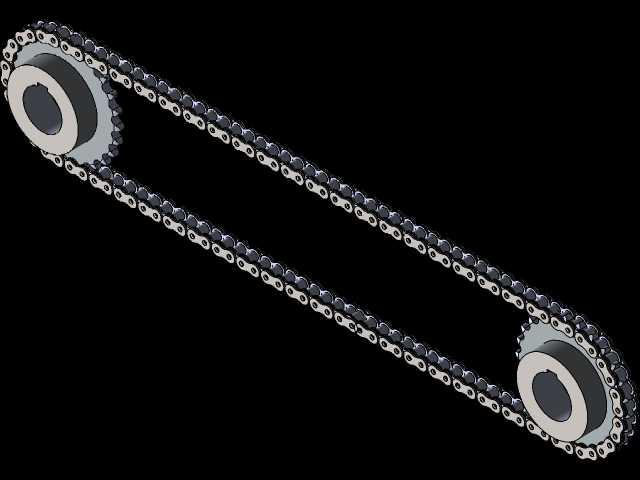

双链轮滚子链传动结构三维设计

　　这套链传动结构的建模核心围绕常规工业输送与动力传递场景的实际需求搭建，日常在轻工生产线的物料输送、小型农机的动力输出、非标自动化设备的工位间距传动环节都能见到同类结构的应用，区别于齿轮传动对中心距的严格限制，链传动本身更适配两轴中心距偏大的动力传递场景，不会出现带传动长期运行后的打滑丢转问题，传动比的稳定性更适合有恒定转速匹配要求的工位。建模过程中优先梳理了链轮与链条的啮合边界，两个链轮的分度圆直径根据常规传动比1:1的常用工况做了匹配，齿形参数遵循滚子链链轮的基准齿形规范，齿沟圆弧半径刚好适配配套滚子的外径，保证链条滚子进入齿槽时不会出现卡滞或啮合间隙过大的问题，链轮的轮毂部分做了阶梯轴孔设计，预留了键槽安装位置，

　　方便与传动轴做周向固定，避免动力传递过程中出现链轮与轴的相对转动。链条部分采用标准滚子链结构建模，每一节链节的内链板、外链板、销轴、套筒、滚子都做了独立的结构还原，链节之间的铰接间隙控制在合理范围，既保证链条绕入链轮时可以灵活弯折，也不会因为间隙过大导致传动过程中出现明显的冲击晃动。两链轮的中心距设置参考了链传动设计的常规规范，既避免中心距过小导致链条包角不足、啮合齿数太少加剧齿面磨损，也不会因为中心距过大导致链条运行时出现上下颤振的问题，链条的松边垂度预留了常规安装时的张紧调整余量，适配实际安装过程中张紧机构的调整范围。从安装边界来看，两个链轮的轴孔同轴度做了基准对齐，安装时只要保证两轴平行、链轮共面，就能避免链条运行时出现偏磨、

　　掉链的问题，链轮的轮毂端面预留了轴端挡圈的安装位置，方便轴向定位，不需要额外加工复杂的限位结构。这套结构在实际应用中，不需要像同步带那样做频繁的张紧调整，对多尘、有少量油污的工业环境适应性更强，日常维护只需要定期补充润滑脂就能保证长期稳定运行，建模时特意还原了链板的倒角细节，避免链节弯折时相邻链板出现干涉，齿面的工作段做了平滑过渡，减少链条啮入啮出时的冲击载荷，降低运行过程中的噪音。在做结构校验的时候，特意核对了链条节距与链轮齿距的匹配度，保证每一个滚子都能准确落入对应齿槽，不会出现跳齿问题，链轮的齿顶圆直径做了合理控制，避免齿顶过尖导致运行中磕碰链板，轮毂的厚度根据常规轴径的扭矩传递需求设置，保证键连接的挤压强度满足常规动力传递的载荷要求，不会因为轮毂太薄导致键槽处出现应力断裂。
