金属紧固抱箍卡箍三维结构设计

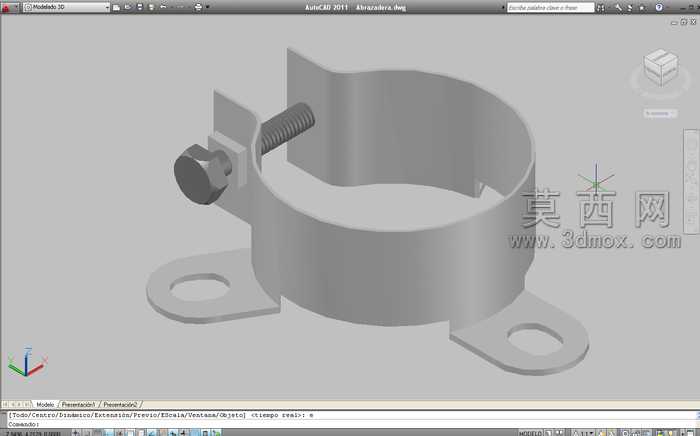

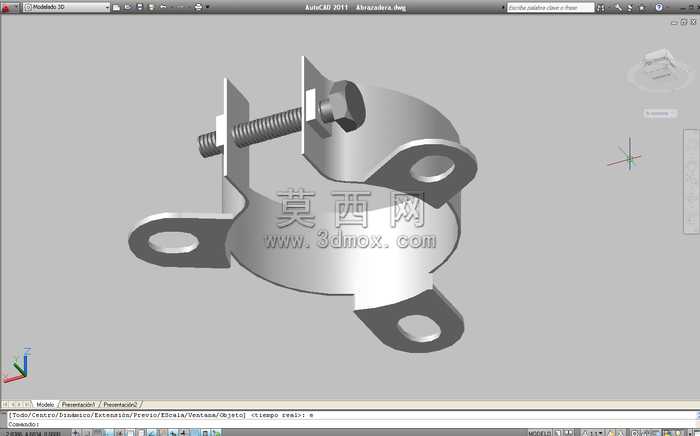

本作品为金属材质紧固抱箍的三维结构设计，整体采用环形开口式主体结构搭配双侧安装固定耳片、侧方锁紧螺栓组件的组合方案，建模过程严格遵循机械五金件的实际加工尺寸规范，对各部件的配合公差做了精准还原。在三维建模环节，首先通过草图绘制抱箍主体的环形展开轮廓，利用曲面拉伸与折弯特征生成半包围式的箍身结构，箍身内壁做了微小的弧度适配处理，保证与被固定管件外壁能够实现充分贴合，避免局部应力集中造成的管件损伤或紧固失效。双侧的固定耳片与箍身采用一体化建模逻辑，耳片上预留的安装通孔做了沉头倒角处理，适配对应规格的固定螺栓穿过，保证安装后连接件表面平整无凸起。侧方的锁紧组件包含调节螺栓、配套螺母与锁紧压块三个部分，建模时还原了螺栓表面的标准螺纹特征，螺母与压块的接触面做了防滑纹理设计，通过旋转螺栓即可调节抱箍的开口开合度，适配一定尺寸公差范围内的管件紧固需求。材质赋予环节针对金属五金件的特性，为整体模型添加了哑光镀锌金属材质，调整材质的粗糙度、金属度参数还原普通冲压五金件的表面质感，对螺栓、螺母的边角做了微小的圆角处理，还原实际机加工件的工艺细节，避免尖锐棱角带来的不真实感。结构设计上充分考虑了抱箍的实际使用场景，箍身的厚度参数经过力学适配，既保证紧固时的结构强度不会发生形变断裂，又兼顾了材料成本控制；锁紧螺栓的长度预留了足够的调节行程，可满足不同壁厚管件、不同紧固力度的使用需求；双侧固定耳片的位置做了对称式布局，安装时受力均匀，长期使用不会出现单侧松动的问题。渲染环节采用软件内置的实体渲染模式，搭配柔和的环境光对模型结构进行展示，能够清晰呈现各部件的装配关系与细节特征，整体模型结构完整，各部件无干涉错位，可直接用于五金件的结构展示、加工参考或装配模拟使用。
