异形带法兰环握持式机械连接件

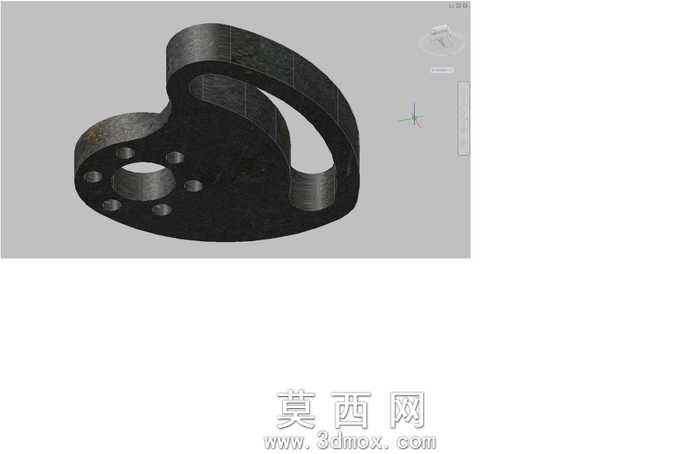

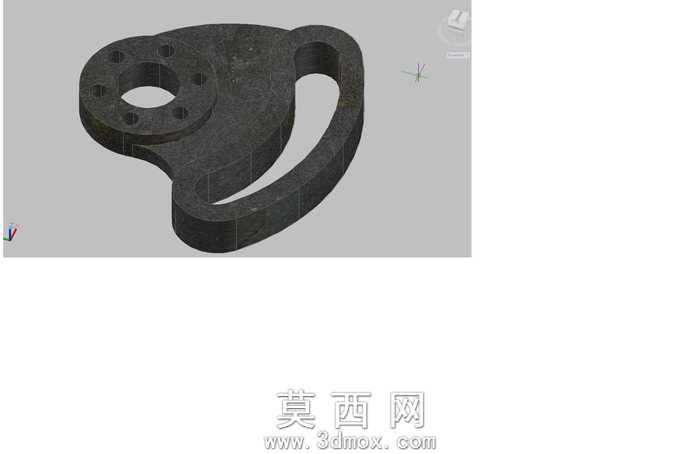

本作品为异形机械连接件的三维建模成果，建模过程严格遵循自然公制单位标准，整体结构由带孔法兰盘、异形主体基座与弧形握持臂三个核心功能部分整合而成。建模阶段首先完成基准平面的搭建，精准定位法兰盘的中心轴线，在法兰盘端面均匀排布六个安装通孔，中心位置预留大尺寸贯通轴孔，所有孔位的同轴度、孔间距公差均按照机械加工通用标准设定，保证后续装配环节的适配性。异形主体基座采用平滑曲面过渡设计，衔接法兰盘与弧形握持臂，建模时通过多段样条曲线勾勒主体轮廓，再采用拉伸、布尔运算合并实体，对所有锐边进行统一圆角处理，避免应力集中问题，符合机械零件的结构力学设计要求。弧形握持臂采用闭环弯弧结构，建模时通过扫掠命令生成实体，臂身截面为等厚矩形，内外弧面曲率经过反复调整，既保证握持操作的贴合度，也兼顾结构自身的强度要求。材质设置阶段为模型赋予深色磨砂金属材质，调整材质的粗糙度、金属度参数，还原铸铁类机械零件的真实表面质感，渲染时采用三点布光方案，主光源从斜上方投射突出零件的立体轮廓，辅助光源补充暗部细节，环境光弱化阴影生硬感，最终呈现的渲染效果清晰展现零件的结构层次与表面质感。整个建模过程从功能需求出发，法兰盘的孔位设计用于与其他构件完成螺栓紧固连接，异形主体承担载荷传递作用，弧形握持臂可用于手动调节、搬运操作时的施力握持，各部分结构比例协调，没有冗余设计，完全满足机械装配场景下的实际使用需求，模型的尺寸参数可直接导出用于后续的工程图绘制、加工模拟等环节。
