铰接式城市公交巴士轴测结构设计

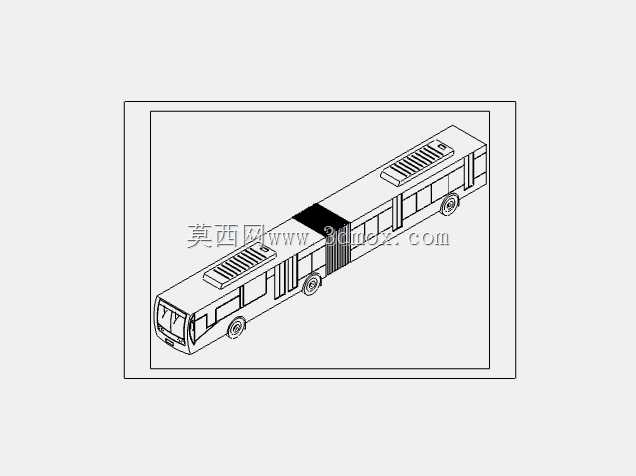

　　该模型呈现的是大容量铰接式城市公交的轴测结构，这类车辆主要投放于城市核心干线、通勤走廊以及大型枢纽接驳线路，承担高峰时段大客流的跨区输送任务，相比单体巴士，其单车载客量可提升60%以上，能有效降低干线公交的发车频次，减少道路资源占用与驾驶员配置成本，在国内超大城市的BRT线路、城郊通勤干线中应用十分广泛。从结构设计来看，整车采用前后双车厢加铰接盘的布局形式，轴测视角下可清晰识别前舱驾驶区、中段铰接连接区、后舱动力区的分段结构，车身侧围设置多组乘客门，对应车厢内的站立区与座椅区布局，车顶预留的凸起结构为空调机组与电池组（新能源车型）的安装位，轮位布局匹配双车厢的载荷分布，前轴为转向轴，中轴位于前车厢尾部承载铰接段前部载荷，后轴为驱动轴承载后舱动力与乘客载荷，铰接盘作为核心连接部件，在模型中预留了足够的转动间隙，可满足车辆在城市道路最小转弯半径下的转向需求，避免转弯时车厢剐蹭。

　　设计过程中优先考虑了城市道路的通行边界，整车长度控制在18米级的常规铰接巴士尺寸范围内，宽度符合城市道路车道2.5米的通行限界，高度满足城市道路4.5米的限高要求，同时兼顾了站台停靠的适配性，乘客门的间距与常规公交站台的泊位长度匹配，可实现多车位同时上下客。车身外轮廓的倒角处理参考了现行客车安全标准，所有外露棱边均做圆弧过渡，避免行驶过程中对非机动车、行人的剐蹭风险，车窗布局采用大面积分段式玻璃，既保证车厢内采光，也为后期广告张贴预留了平整的界面。

　　底盘部分的结构在轴测图中虽未完全剖视，但从轮拱与车身底架的间隙可看出，设计时预留了空气悬架的安装空间，可根据载客量自动调节车身高度，在停靠站台时可降低侧倾高度，方便老人、儿童及行动不便乘客上下车。车顶的通风栅格结构对应车内空调系统的进排风路径，避免气流短路影响换热效率，同时栅格的防水结构做了凸起设计，防止雨天行车时雨水渗入车厢内部。铰接段的折叠篷结构在模型中做了简化示意，实际设计中该部分需要具备足够的弯折寿命，同时满足防尘、防水、隔音的要求，连接前后车厢的电气、气路管线均从铰接盘中心的走线腔穿过，预留了足够的弯折余量，避免车辆转向时管线被拉扯断裂。

　　从建模逻辑来看，该轴测模型采用等轴测投影比例，所有结构线条均按1:1的实车尺寸比例绘制，可直接用于公交场站的泊位规划、站台尺寸适配的方案演示，也可作为后续详细结构设计的基础框架，帮助设计人员快速梳理整车的布局逻辑，校验各部件之间的安装干涉问题。在实际选型应用中，这类铰接巴士多用于日均客流万人次以上的干线，相比增加单体巴士的发车数量，铰接巴士可在同等道路资源下提升30%以上的运输效率，同时减少车辆尾气（或能耗）排放总量，模型中呈现的车身结构也可作为后续定制化改装的基础，比如针对城郊线路可调整座椅布局增加座位数，针对旅游专线可增加车顶行李架的安装位，针对无障碍出行需求可在乘客门位置预留轮椅升降台的安装空间。
