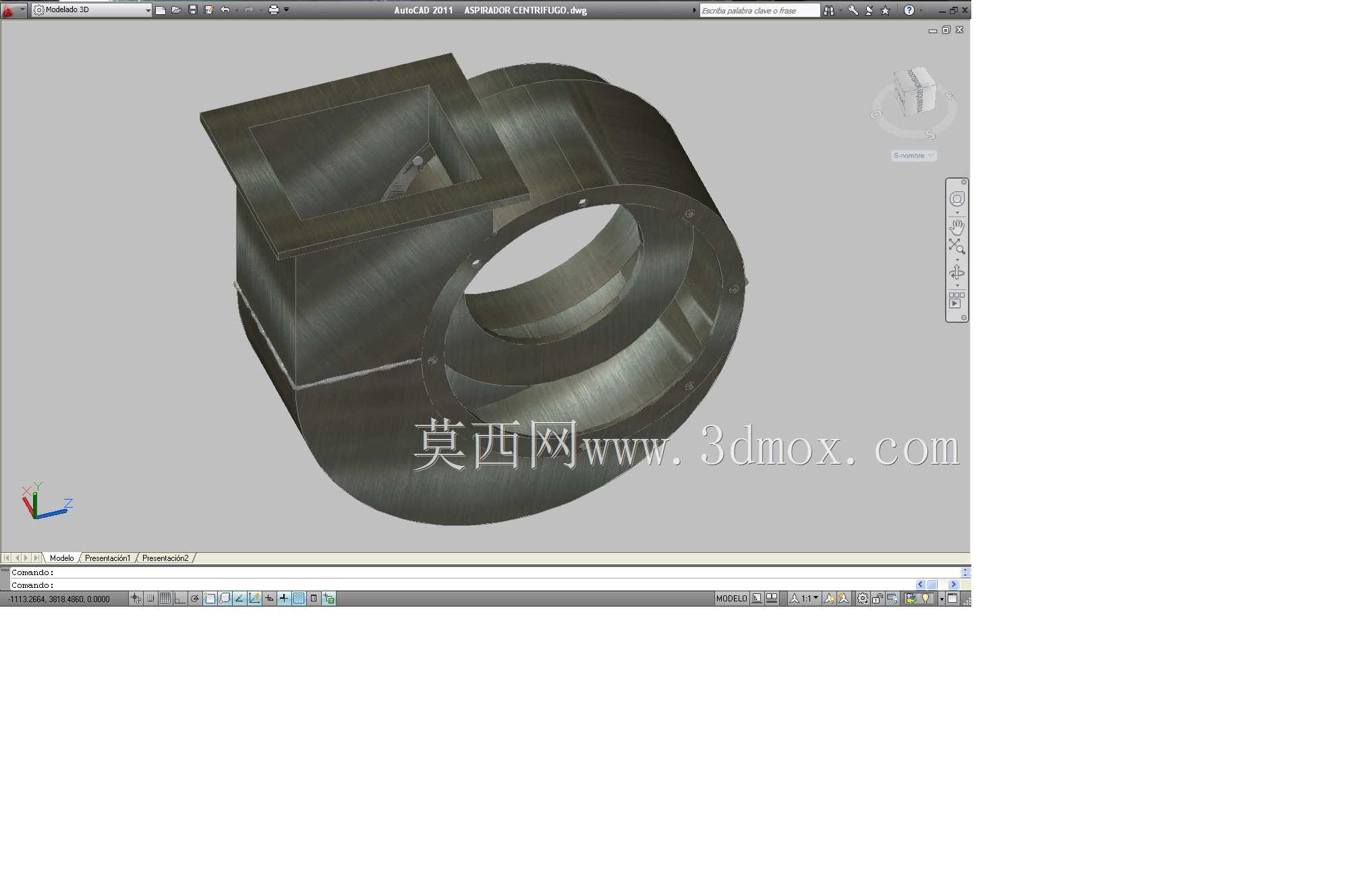

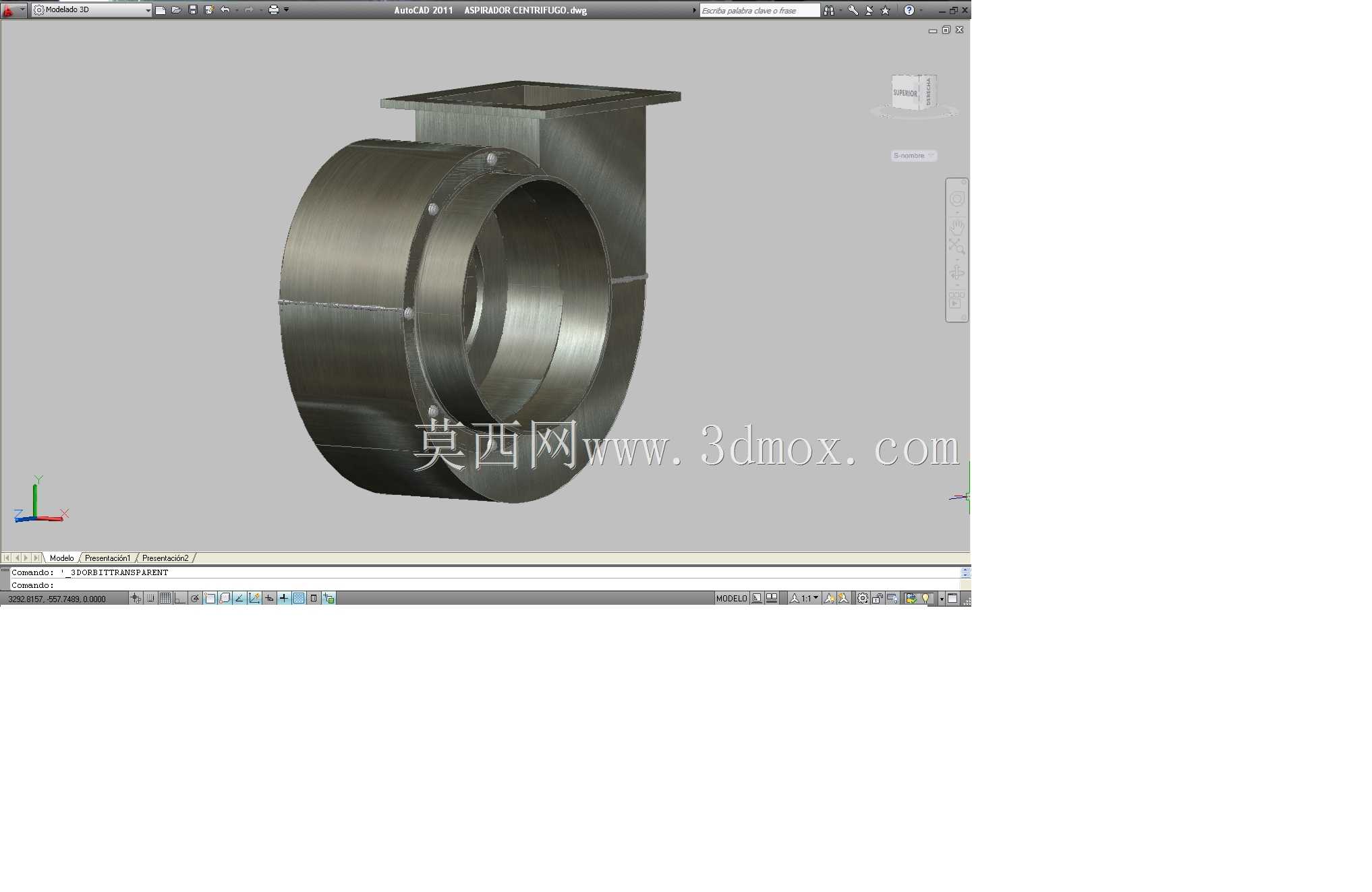

离心泵壳体结构三维数模设计

　　作为流体输送系统里的核心承压部件，离心泵壳的设计直接决定整泵的运行效率、承压稳定性与现场安装适配性，日常做项目时这类蜗壳式结构的建模，往往要先匹配叶轮的出口参数再反推流道型线，不能只照着外形描轮廓。从现场应用场景来看，这类泵壳多用于清水输送、循环水系统、轻度腐蚀性介质输送的工况，覆盖市政供水、工业冷却循环、暖通水循环、农田排灌多个领域，不同工况下对泵壳的壁厚、流道顺滑度、进出口连接尺寸的要求差异很大，建模时必须提前把安装边界条件考虑进去，避免后期出工程图时出现干涉。

　　实际建模过程中，首先要敲定的是蜗壳的隔舌位置与角度，隔舌是泵壳里最容易出现水力冲击的部位，角度偏差超过2度就可能导致整泵效率下降3%以上，还会引发异常振动，所以做螺旋形压水室的型线时，要严格按照各断面的面积变化规律做放样，保证从叶轮甩出的介质能顺着流道平稳汇集到出口段，不能出现局部的突扩或者突缩结构，不然运行时很容易在壁面形成涡流区，长期运行还会造成局部冲刷磨损。进出口的法兰连接面是安装时的核心配合面，建模时要保证法兰端面与流道轴线的垂直度，螺栓孔的分布要匹配对应压力等级的法兰标准，进出口的通径尺寸要和管路系统的公称通径匹配，避免现场安装时出现对接错位。

　　从结构功能来看，泵壳除了要汇集叶轮输出的介质、把流体的动能平稳转化为压力能之外，还要承受泵运行时的内部介质压力、管路传递的附加载荷，以及泵启停时的水锤冲击力，所以壳体的壁厚设计要结合额定工作压力做校核，加强筋的布置要避开流道区域，布置在壳体的外表面，既提升壳体的刚性，又不会干扰内部流场。泵壳上的轴承座安装位、泵体连接止口的尺寸公差要严格控制，止口的配合间隙要保证叶轮和泵壳的同轴度，避免运行时叶轮和泵壳出现摩擦。

　　建模时还要考虑铸造工艺的可行性，所有的转角位置都要做铸造圆角，避免出现尖角导致的铸造应力集中，壁厚要尽量均匀，防止铸件冷却时出现缩孔、缩松缺陷，壳体上的吊装位、工艺孔位置要合理布置，方便后续的加工、装配与现场吊装。外形尺寸方面，要控制泵壳的整体安装轮廓，保证泵组安装时和底座、电机的间距符合安全规范，泵脚的安装孔位置要匹配标准泵组的底座安装尺寸，不需要额外做转接板就能直接固定。另外，泵壳的放液孔、排气孔位置要布置在壳体的最低点和最高点，方便检修时排空内部介质、启动前排出泵腔空气，这些细节如果建模时遗漏，后期现场调试会出现很多不必要的麻烦。做这类过流部件的三维模型，不能只追求外形相似，每一处型线、每一个安装面的尺寸都要结合实际运行需求和工艺要求来确定，才能保证后续加工出来的零件满足实际使用要求。
