双孔铰接式机械传动连接摇臂结构

项目分类:通用机械零部件 发布时间:2022-01-13 ID:502698

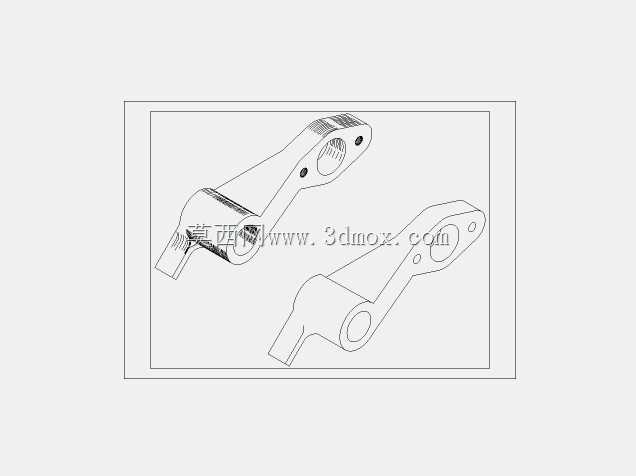

  • 双孔铰接式机械传动连接摇臂结构

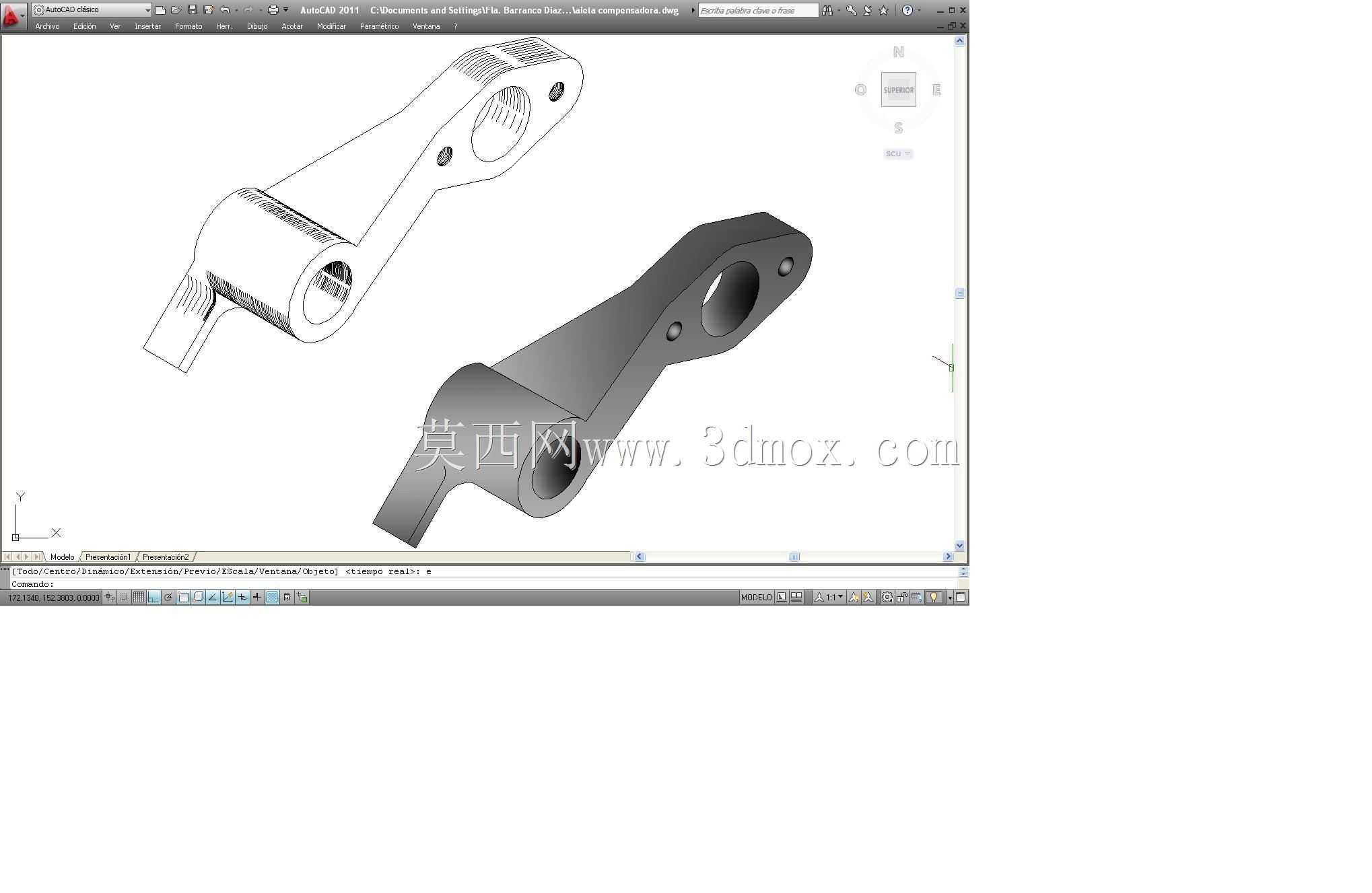

  • 双孔铰接式机械传动连接摇臂结构

  这类双孔铰接摇臂在各类机械传动链路里属于非常常见的力矩传递构件,日常在轻工输送设备、小型农用机具、通用机床的进给操纵机构里都能见到同结构的零件,核心作用是把输入端的直线往复或者小角度摆动,通过固定铰接点转化为输出端特定行程的动作,传递过程中会根据两孔的中心距比调整力矩放大系数,适配不同负载端的驱动力需求。从结构设计逻辑来看,零件主体采用变截面的长臂结构,靠近固定铰接端的位置做了加厚的轴套凸台,用来压装耐磨衬套,避免长期摆动磨损后直接报废主体,两个安装孔的端面都做了锪平处理,保证连接销轴或者螺栓装配时端面贴合度达标,不会出现偏载导致的轴件过早疲劳失效。长臂的非安装面做了圆弧过渡的减重设计,

  在保证整体抗弯截面模量满足额定负载要求的前提下,尽可能去掉非受力区域的多余材料,降低零件自身转动惯量,让机构动作响应更灵敏,尤其是在高频往复摆动的工况下,更低的转动惯量能有效减少输入端的驱动冲击,延长整套连杆机构的使用寿命。从安装边界来看,两个铰接孔的同轴度公差控制在IT7级以内,装配时固定端孔与机架销轴的配合选用H7/h6间隙配合,保证摆动无卡滞,输出端孔与被驱动件的连接根据工况可选间隙配合或者小过盈配合,长臂的外轮廓在摆动全行程范围内需要预留至少3mm的安全间隙,避免运动过程中与周边的机架护板、其他传动杆件发生刮碰。设计建模阶段需要重点校核长臂根部的抗弯强度,也就是固定铰接孔到长臂过渡区域的截面,这个位置是整个零件的应力集中点,

  在额定峰值负载下的安全系数需要不低于2.5,才能满足长期交变载荷下的疲劳寿命要求,同时两个孔的端面垂直度也要纳入公差要求,避免装配后销轴出现别劲的情况,导致转动阻力陡增、磨损加快。这类零件的实际应用场景里,很多时候会作为操纵机构的中间传动件,比如小型设备的档位切换连杆、制动系统的传力摇臂、输送线的拨料机构驱动臂,不同场景下的受力方向差异会直接影响长臂的截面加厚方向,建模时需要先明确受力平面,让零件的抗弯截面与受力方向匹配,不能盲目做等厚结构,否则要么材料浪费增加自重,要么关键位置强度不足容易断裂。另外在铰接孔的设计上,孔内壁的粗糙度要求达到Ra1.6,保证压装衬套后贴合紧密,不会出现衬套随轴转动的情况,孔端的倒角设计为1×45度,

  既方便装配时引导销轴进入,也能去除加工毛刺避免装配时割伤配套的密封件或者轴表面镀层。零件整体的外形没有复杂的曲面特征,主体都是拉伸加凸台、孔位切除的结构,建模时优先采用对称基准定位两个孔的中心距,后续修改中心距参数时可以直接调整草图尺寸,不需要重构特征,能大幅提升同系列不同传动比摇臂的改型效率。在实际选型替换时,首先要确认两孔的中心距是否匹配原有机构的传动行程,其次要核对固定端的安装轴径、输出端的连接尺寸,还要确认摇臂摆动的平面内没有结构干涉,安装完成后需要手动盘动整个传动链路,检查全程摆动是否顺畅,有没有卡滞点,确认无误后再做负载试运行,观察铰接位置有没有异常温升或者晃动,确保传力稳定可靠。
