适用于小型机器人与玩具的可3D打印轮组结构

　　这款轮组结构主要面向小型教育机器人、桌面级移动玩具、创客DIY移动载具的行走端配套需求，在小型巡检机器人、桌面竞赛机器人、拼装类电动玩具的开发场景中，行走轮的适配性直接决定了设备的移动稳定性与通过性，很多创客在开发小型移动载具时，往往受限于标准件轮组的尺寸匹配问题，要么轮径过大导致设备重心偏高，要么轮毂安装孔与常用微型驱动电机输出轴不匹配，需要额外做轴套转接，既增加装配复杂度，也会引入传动间隙影响行走精度。这款轮组在设计之初就瞄准了这类小尺寸移动载具的痛点，将轮胎与轮辋做了一体化适配设计，无需额外粘接或紧固件连接，打印完成后即可直接压装到对应规格的电机输出轴上，大幅降低小批量制作时的装配工作量。从结构细节来看，

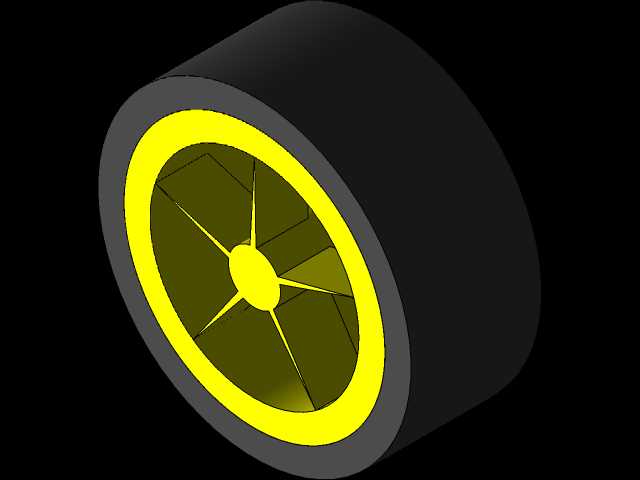

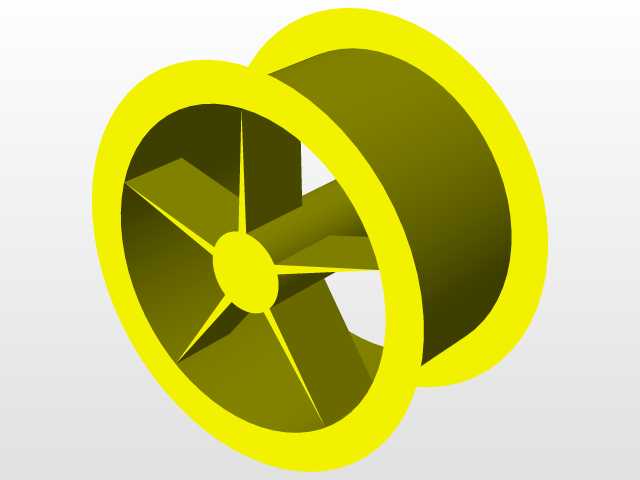

　　外层轮胎部分采用等厚度环形结构，壁厚均匀性控制在合理区间，既满足FDM3D打印时的无支撑成型要求，避免打印过程中出现塌陷、层间剥离的问题，也能保证轮胎接触地面时的形变均匀性，在平整桌面、PVC地坪、短绒地毯等小型机器人常见运行表面，都能提供足够的接触摩擦力，减少行走过程中的打滑偏移。轮辋部分采用辐条式支撑结构，中心设置带定位平面的轴孔，能够与常见的N20微型减速电机、6mm输出轴的小型直流电机直接配合，轴孔旁的辐条做了等角度分布，一共设置六根径向支撑筋，既可以降低整体打印耗材用量，控制零件自重，也能保证轮辋的径向刚度，在承受小型载具的整机重量时不会出现轮辋变形、轮胎偏摆的问题。轮辋与轮胎接触的位置做了环形限位凸台，

　　装配时轮胎可以精准卡入凸台位置，避免高速转动时轮胎与轮辋出现相对滑动，不需要额外涂胶固定，拆装维护也十分方便。从安装边界来看，这款轮组的轴向宽度控制在紧凑区间，不会占用过多的载具底盘侧向空间，对于轮距要求严格的窄底盘机器人，比如循迹竞赛机器人、桌面微型搬运机器人，不需要额外调整底盘支架的安装位置就能直接适配；轮辋中心的轴孔深度经过匹配设计，压装到电机轴后不会出现轴端顶到轮辋内壁导致装配不到位的问题，也不会因为轴孔过浅导致轮组在转动过程中出现松脱。在实际使用场景中，这类3D打印轮组不需要开模制作，对于小批量试制的机器人项目、学生竞赛作品、个人DIY玩具来说，可以直接根据自身的电机轴尺寸、所需轮径快速调整参数后打印，

　　不需要等待标准件采购周期，也能根据实际使用场景调整轮胎部分的打印填充率，比如在需要更高摩擦力的场景，可以适当降低轮胎部分的填充率，让轮胎接触地面时产生微小形变增大接触面积，在需要更高行走精度的场景，可以提高轮辋部分的填充率，降低轮组的整体形变量，保证行走时的同轴度。设计过程中特意规避了小尺寸轮组常见的应力集中问题，辐条与轮辋外圈、中心轴座的连接位置都做了圆角过渡，避免3D打印过程中出现应力集中导致的层间开裂，也能在轮组受到侧向冲击时，比如载具撞到障碍物、从桌面高度跌落时，不会出现辐条断裂的问题。轮组的整体外形做了简化处理，没有多余的装饰性结构，所有结构特征都服务于功能需求，打印时不需要额外添加支撑结构，打印完成后只需要去除少量的打印溢料就可以直接使用，对于没有后期处理条件的创客来说十分友好。在配套选型时，这款轮组可以搭配常见的微型直流减速电机使用，不需要额外定制联轴器或者转接件，中心轴孔的定位平面可以与电机轴的铣边位置配合，传递扭矩时不会出现轴与轮组的相对转动，即使在载具频繁启停、正反转切换的场景下，也能保证传动的可靠性，不会因为长期使用出现轮组松脱打滑的问题。
