带电子控件的双层便携式操作模拟装置

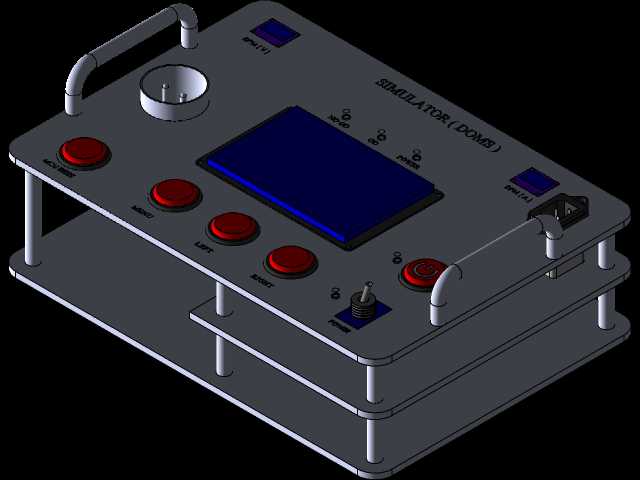

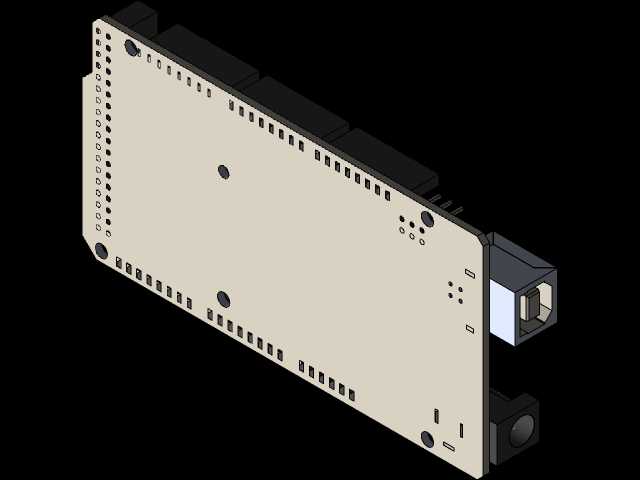

　　这款双层结构的便携操作模拟装置，主要面向嵌入式控制实训、小型设备功能模拟验证场景设计，整体采用分层堆叠的钣金式框架结构，上层作为操作交互面板，下层预留电子元件安装腔体，可直接容纳Arduino控制板、接线端子、供电模块等核心电子部件，无需额外设计独立安装盒体，大幅缩减原型验证阶段的结构加工周期。从操作面板的布局来看，左侧竖向排布四颗红色凸头按钮，对应功能触发、参数加减、模式切换等常用操作，按钮旁预留丝印标识位，可根据实际模拟场景标注对应功能名称；面板中部嵌入大尺寸OLED显示屏，用于实时展示模拟参数、运行状态、交互提示信息，屏幕周边预留状态指示灯安装位，可对应电源、运行、故障等不同状态的可视化提示；

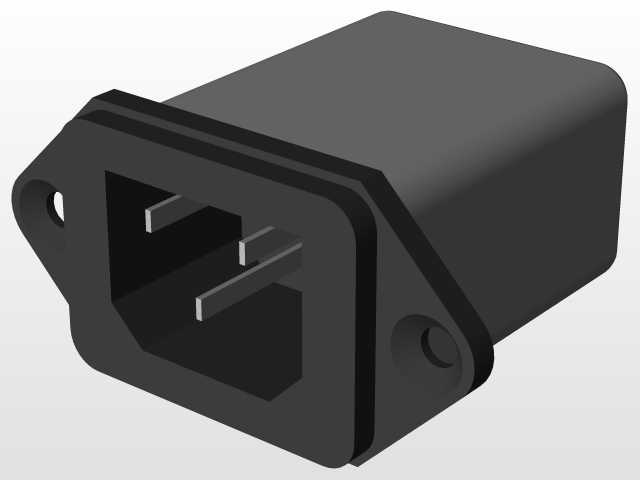

　　面板右侧设置钮子开关与带红色保护圈的急停按钮，急停按钮采用凸起式安装，满足紧急状态下的快速触达操作需求，钮子开关可用于电源通断、模式切换等保持型操作的控制。装置顶部两侧安装弯折式金属提手，提手采用圆弧过渡设计，避免搬运过程中划伤手部，提手安装位与上层框架采用螺丝锁付固定，可承受整机组装完成后的整体重量，方便在不同实训工位、测试场地之间转移携带。上层面板左上角预留圆形传感器安装座，可根据不同模拟场景更换安装压力、光敏、温湿度等不同类型的传感元件，无需重新加工面板，拓展性较强；面板后侧预留电源接口、通讯接口的开孔位，可直接适配DC电源插座、USB通讯口、接线端子排等常用外接接口，满足供电、程序烧录、外接信号传输的实际需求。

　　从安装边界来看，上下两层框架通过四根圆柱形支撑柱连接固定，支撑柱采用等距排布，下层腔体的净空高度可容纳常规厚度的Arduino控制板、面包板及接线线束，层间预留足够的走线空间，避免线束挤压造成的接触不良问题；上层面板的所有操作元件均采用嵌入式安装，按钮、开关、屏幕的安装高度均不超出提手的最高点，装置倒置或堆叠放置时不会压损操作元件。在实际应用中，这类装置可作为工业控制流程模拟实训台，用于教学场景下的PLC、嵌入式控制逻辑验证，也可作为小型专用设备的手持操作终端，通过更换面板标识、调整内部控制程序，适配不同的设备控制需求；面板上的元件排布充分考虑了人机操作习惯，常用操作按钮集中在面板左侧与中部的单手操作覆盖区域，

　　急停按钮设置在右侧易触达位置，屏幕倾斜角度适配坐姿操作时的视线高度，长时间操作不易产生视觉疲劳。结构设计上，所有外露边缘均做倒角处理，避免钣金加工后的锐边划伤操作人员，框架边角采用圆弧过渡，提升搬运与使用过程的安全性；下层底板预留通用安装孔位，既可以放置在桌面使用，也可以通过螺丝固定在支架、设备侧壁上作为固定操作终端使用，适配不同的安装场景需求。
