壁挂式摇头送风风扇结构三维设计

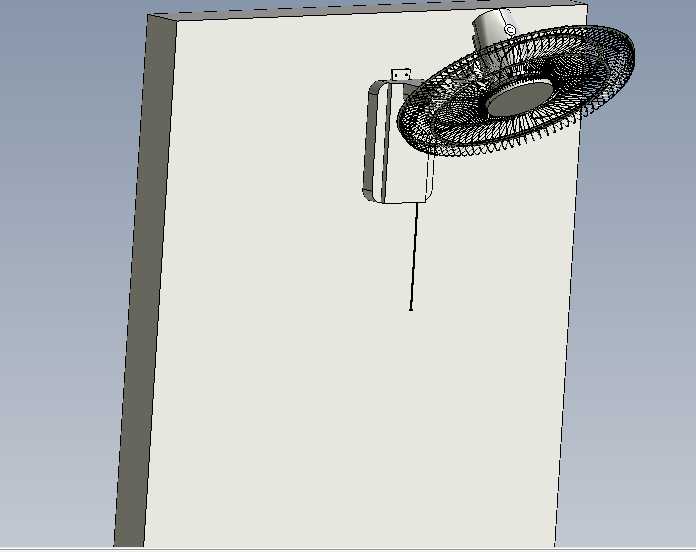

　　这款壁挂式风扇的三维结构设计，核心围绕小空间墙面安装的送风需求展开，区别于落地扇、台扇的占地属性，其安装场景覆盖餐饮门店靠墙散座区域、工厂车间操作工位侧方墙面、学校宿舍床头侧墙、小型商铺收银台旁墙面等无法摆放落地扇的局促空间，无需占用地面或桌面摆放面积，通过墙面固定的方式释放活动区域空间，同时避免设备被过往人员、物料磕碰损坏的问题。从功能实现逻辑来看，整机分为壁挂固定支座、俯仰调节连接臂、机头驱动总成、防护网罩与风叶四个核心模块，固定支座采用壁挂式承力结构，背部设置贴合墙面的平整安装面，预留对应膨胀螺栓的安装孔位，安装时需匹配墙面承重能力，砖混、混凝土实心墙面可直接固定，空心砖墙或轻质隔墙需加装背板分散承重，避免长期使用后支座脱落。

　　连接臂作为支座与机头的衔接部件，既承担机头整体的重量传递，又集成俯仰角度调节的锁紧结构，可根据送风区域的高度差调整机头仰俯角度，调节范围覆盖向下15度到向上30度区间，适配不同安装高度下的送风覆盖需求，比如安装在2.2米高度的车间墙面时，可下调俯角对准操作工位送风，安装在1.8米高度的宿舍墙面时，可上调仰角避免直吹人体头部。机头驱动总成集成了风叶转动的动力输出与水平摇头的传动结构，水平摇头角度覆盖左右各60度范围，无需额外加装外置导风板即可实现扇形区域的循环送风，避免固定角度直吹带来的体感不适，驱动部分的结构预留了电机安装位与传动齿轮的配合间隙，建模时已考虑装配公差，各部件之间无运动干涉。风叶采用多叶斜切结构设计，

　　匹配网罩的导风弧度，可在较低转速下实现较大的送风量，同时降低风切噪音，外围防护网罩采用前后圈卡扣加侧边锁扣的固定结构，网条间隙控制在安全范围内，避免手指误入接触运转风叶，同时网罩的环形加强筋结构可提升整体刚性，避免长期运转振动导致网罩变形。建模过程中对安装边界做了明确的尺寸约束，整机伸出墙面的厚度控制在合理范围，避免突出过多影响通道通行，固定支座的安装孔位间距符合常规墙面膨胀螺栓的布置规范，连接臂的走线槽内置设计，可将电源线从支座背部沿墙面排布，避免明线外露影响整洁度，各连接部位的圆角处理既避免安装时划伤操作人员，也优化了整体外观的流畅度。从结构可靠性角度，支座与连接臂的衔接处设置了防脱卡扣，即使调节锁紧件出现松动，机头也不会直接从支座脱落，摇头传动部位的限位结构可避免机头超角度转动拉扯电源线，风叶与网罩的间隙预留了运转形变量，避免高速转动时风叶蹭到网罩产生异响。
