静动平衡检测装置三维结构设计

　　在旋转类零部件的生产与检修环节，平衡精度是直接决定设备运行振动值、轴承使用寿命、整机噪声水平的核心指标，这套静动平衡检测装置的三维结构，正是围绕中小型回转件的静不平衡、动不平衡量检测需求搭建的。从实际应用场景来看，这类装置常部署在机加工车间的终检工位、电机修理厂的转子检修区、小型风机生产厂的部件校验环节，针对重量在数十公斤级的盘类、轴类回转零件，比如小型电机转子、风机叶轮、砂轮盘、曲轴类零件，完成不平衡量的定性与定量检测，替代传统刀口架静平衡台只能检测静不平衡的局限，同时规避大型全自动平衡机采购成本高、适配工件尺寸范围窄的问题。

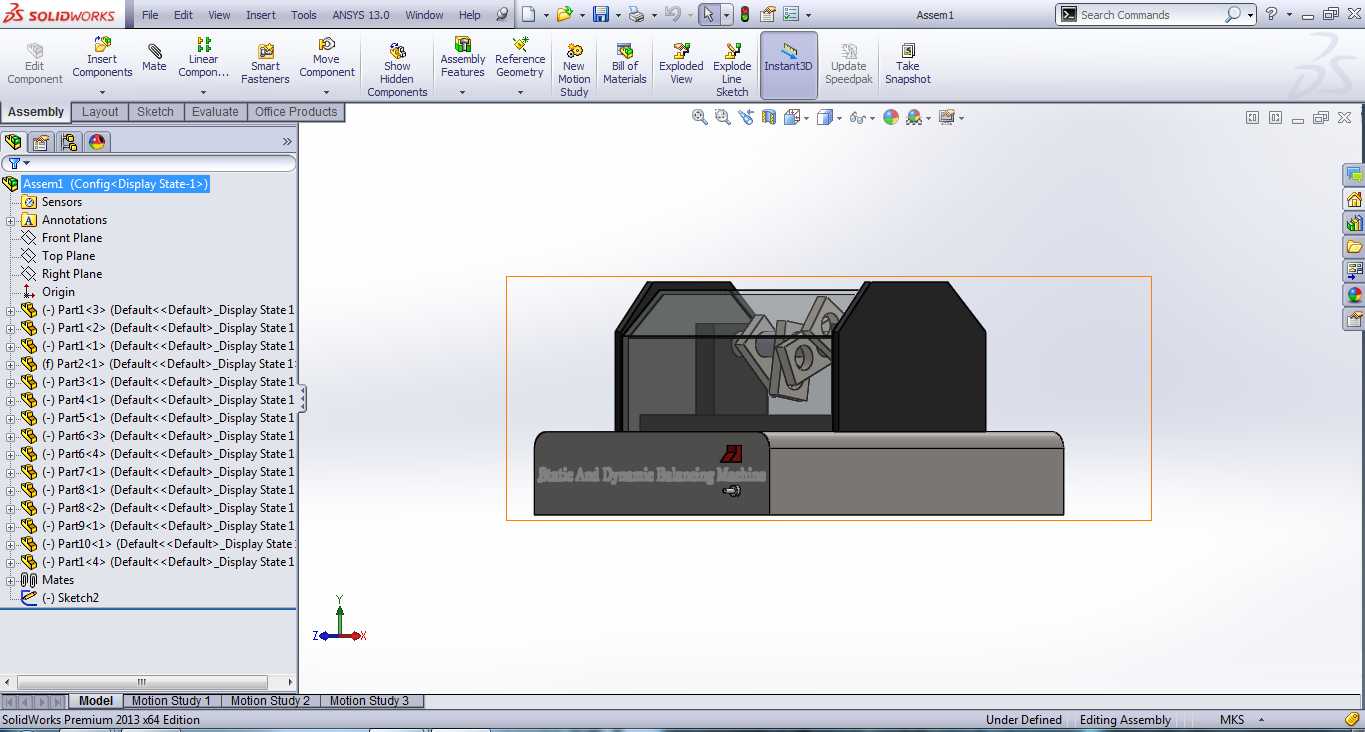

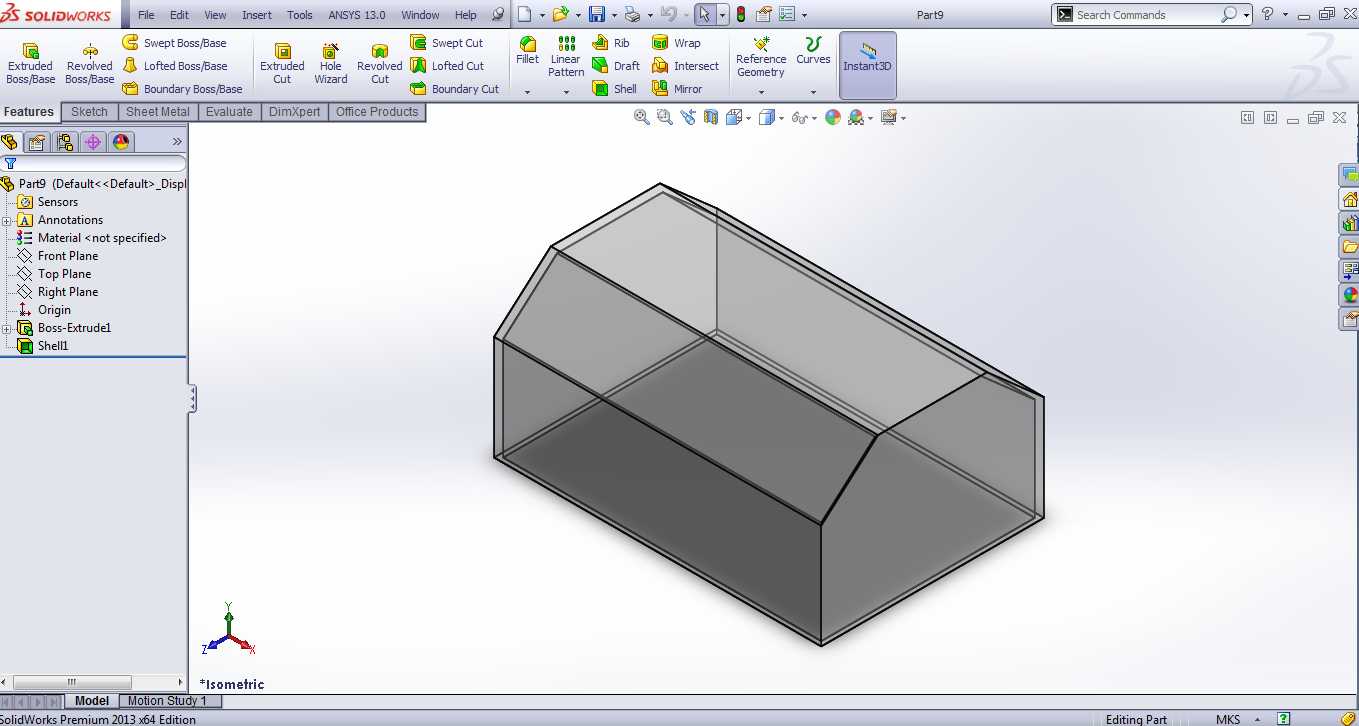

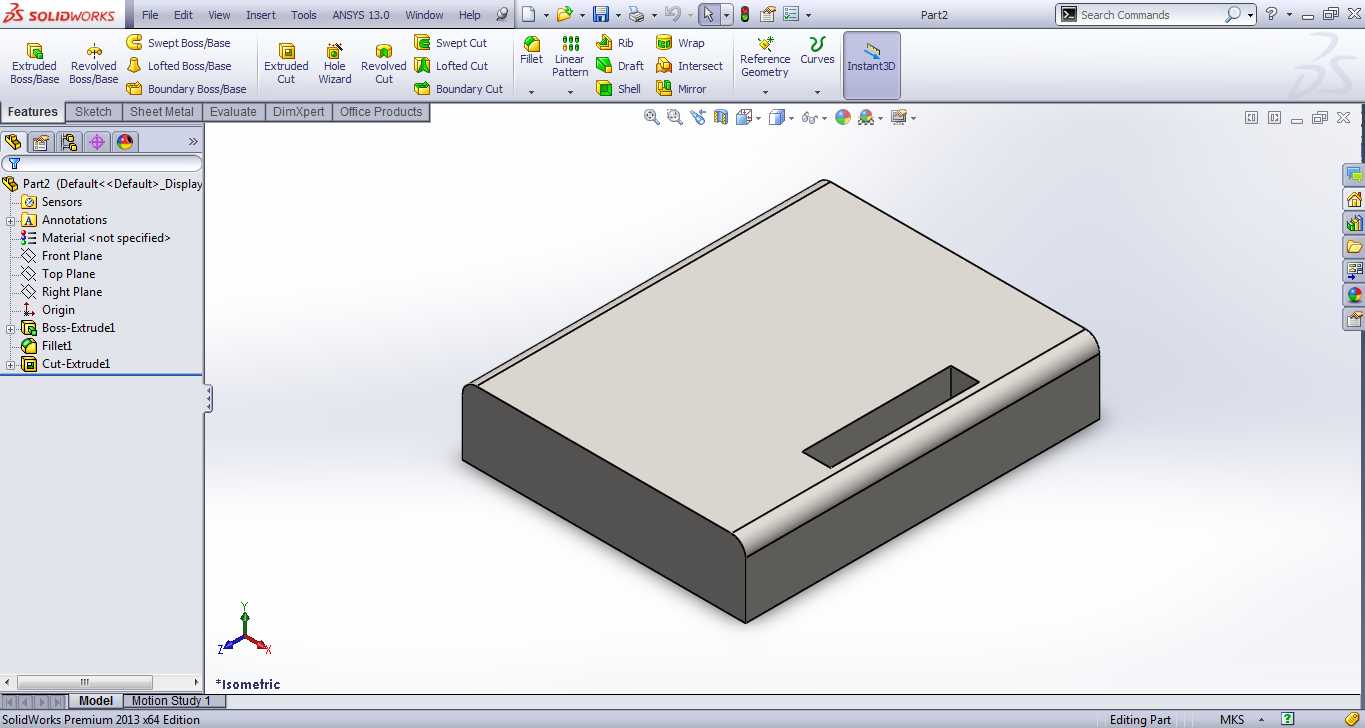

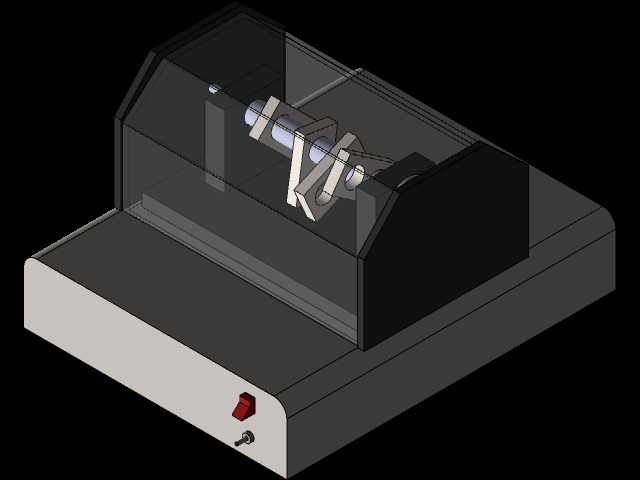

　　从功能特性上看，这套装置整合了静平衡与动平衡两类检测的结构基础：底座采用整体式铸铁框架结构，内部预留振动传感器的安装腔室，底部设置可调水平的支撑脚，确保检测过程中底座自身不会产生附加振动干扰检测结果；上部的支撑模块采用硬支承结构，相比软支承结构不需要针对不同重量的工件做频繁的刚度调校，适配工件重量范围更宽，日常维护的工作量更低。左侧的防护舱采用半透明聚碳酸酯板材做围挡，既可以观察工件旋转时的状态，也能防止检测过程中工件上的固定压块、未清理的铁屑飞出造成安全隐患，防护舱的开合边设置了安全联锁的触发位，舱门未完全闭合时驱动模块无法启动，避免误操作带来的安全风险。右侧的电气控制舱集成了驱动调速模块、信号采集单元的安装位，面板上预留了显示屏、操作按钮的开孔位置，不需要额外做外置的电控箱安装，整体结构更紧凑。

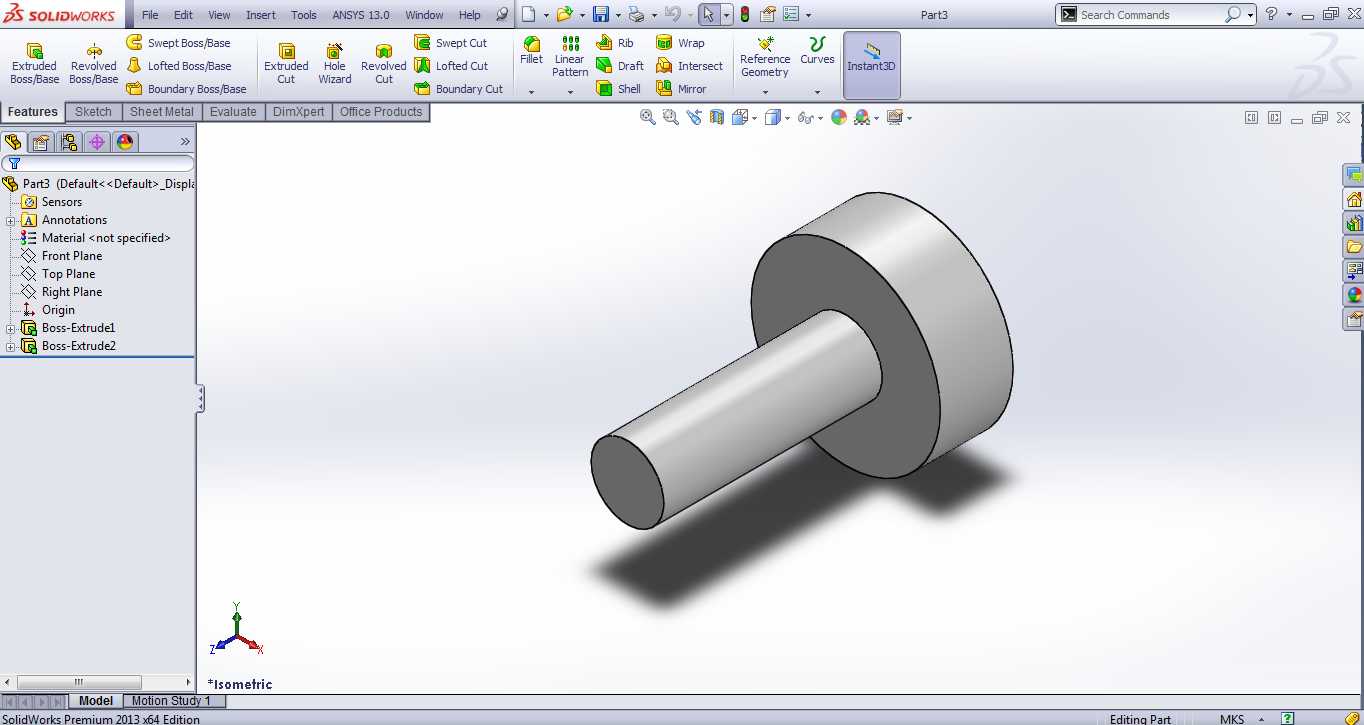

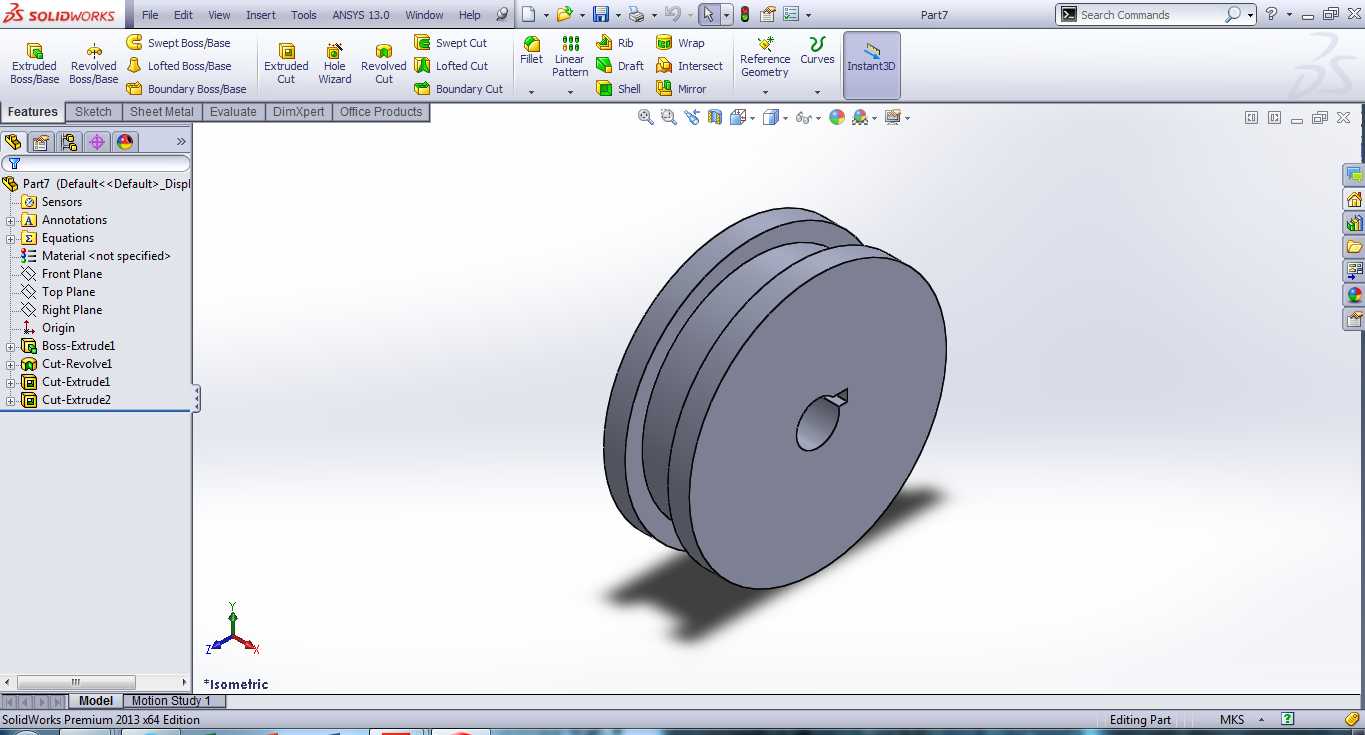

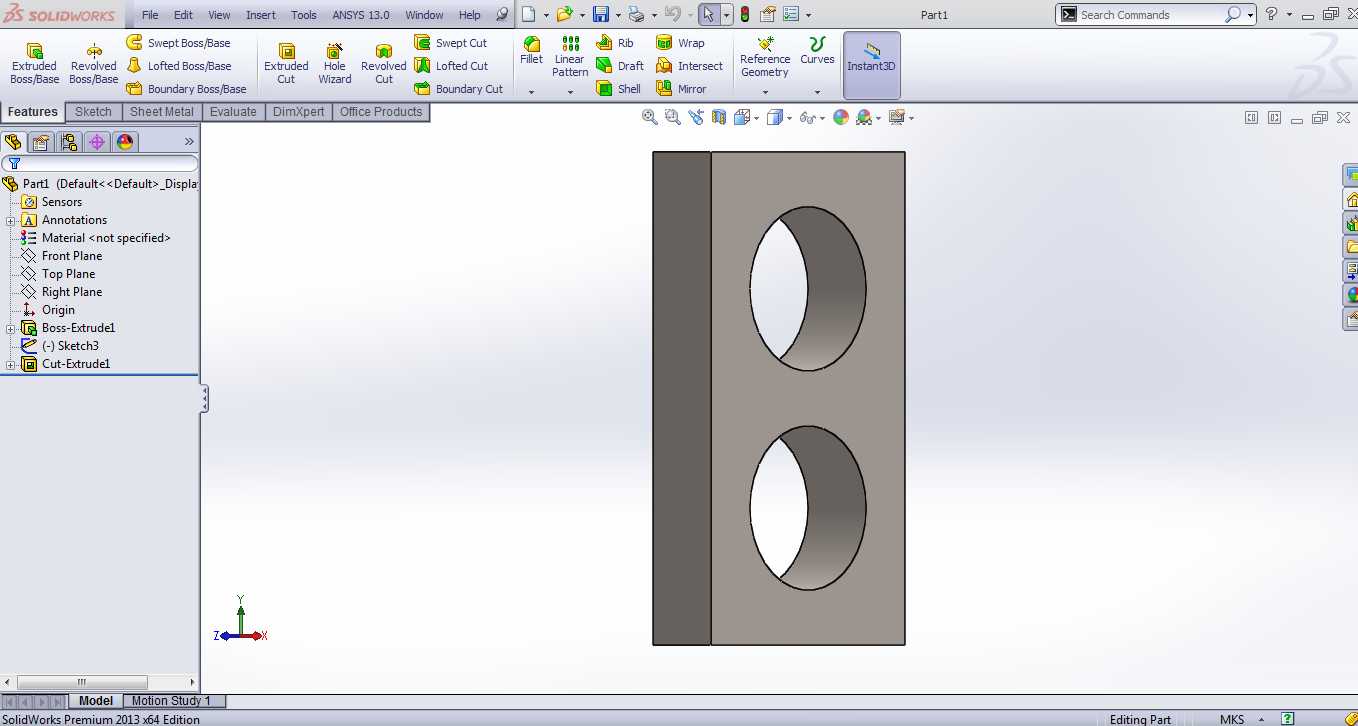

　　设计思路上，这套结构没有追求过高的自动化程度，而是优先考虑车间现场的实用性：工件的装夹位置采用可调节的V型支撑块设计，支撑块的间距可以沿着底座上的T型槽滑动调整，适配不同轴径、不同长度的回转工件，不需要定制专用的装夹工装；驱动模块采用摩擦轮接触式驱动，不需要将工件与驱动轴做刚性连接，装夹工件时只需要将工件轴颈放置在V型块上，调整摩擦轮的压紧力即可带动工件旋转达到检测转速，相比联轴器连接的驱动方式，装夹效率提升至少40%，也不会因为连接同轴度误差引入附加的不平衡量干扰检测结果。装置的振动传递路径做了专门的优化，支撑V型块与底座之间通过高精度的压力振动传感器连接，工件旋转产生的不平衡振动可以直接传递到传感器上，中间没有多余的连接环节，减少振动信号的衰减，提升检测的灵敏度。

　　从外形尺寸与安装边界来看，这套装置的整体长宽高控制在1200mm800mm1100mm范围内，不需要做专门的设备基础，只需要放置在平整的水泥地面上，调整四个支撑脚的水平度，保证底座纵向、横向的水平度误差在0.02mm/m以内即可投入使用；设备后侧预留150mm的走线空间，用于连接电源电缆与信号传输线，左右两侧各预留300mm的操作空间，方便操作人员上下工件、调整支撑块位置；设备的最大回转直径适配范围为400mm，支撑的工件轴颈范围在10mm到80mm之间，单工位最大承载工件重量为50kg，完全覆盖中小型回转零部件的平衡检测需求。

　　在结构细节处理上，V型支撑块的支撑面镶嵌了硬质合金衬层，耐磨性能远高于普通钢材，长期使用不会因为工件轴颈的摩擦出现凹坑，避免支撑面磨损导致的工件旋转跳动影响检测精度；摩擦轮采用聚氨酯材质，既有足够的摩擦力带动工件旋转，也不会刮伤工件的轴颈表面；底座内部设置了配重填充腔，可以根据现场的地面振动情况灌注铁砂或者混凝土，进一步降低底座的固有振动频率，减少外界环境振动对检测结果的干扰。整套结构的所有连接位置都采用了止口定位设计，拆装维护后重新装配不需要反复调校位置精度，比如传感器的安装座与底座之间采用圆柱销定位，更换传感器后不需要重新做信号标定就能正常使用，降低了设备的维护难度。
