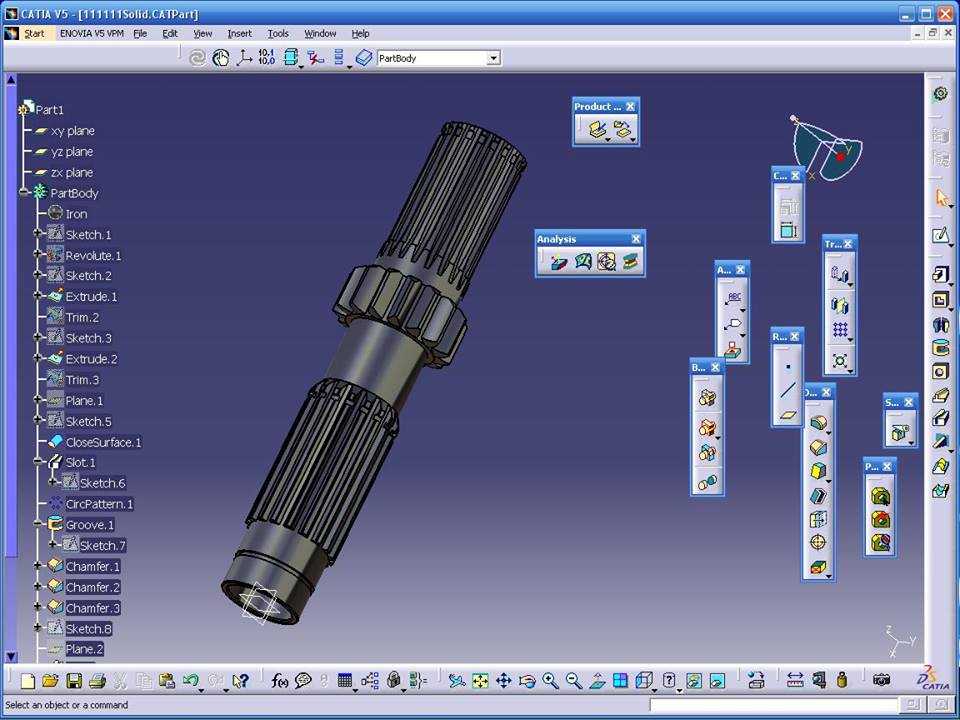

花键齿轮轴精密传动结构三维设计

　　这款花键齿轮轴的结构设计，核心围绕重载传动场景下的扭矩传递与同轴定位需求展开，在工程机械变速箱、工业减速机、农机传动箱这类需要持续传递大扭矩、同时存在轴向滑移需求的工况中，这类轴件是核心传动载体。不同于普通光轴配合平键的传动形式，该轴采用两端外花键加中间传动齿轮的一体式结构，从根上避免了键连接带来的应力集中问题，花键齿的多齿啮合特性，能让轴在承受冲击载荷时，载荷均匀分布在多个齿面上，不会出现单键受力过载崩裂的问题。

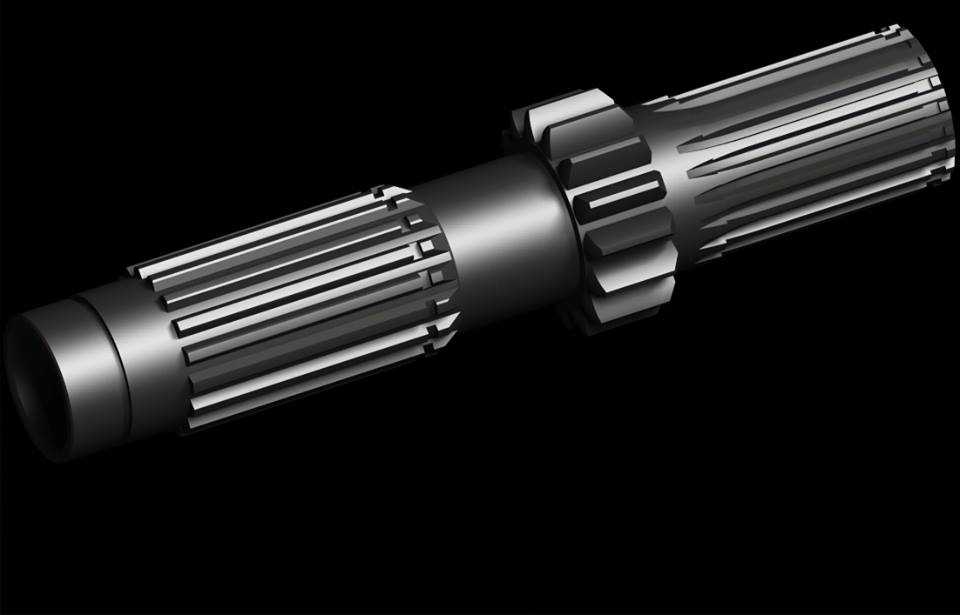

　　从结构细节来看，轴身中间段的传动齿轮采用渐开线齿形设计，齿向做了微观修形处理，实际啮合时能抵消轴受载弯曲带来的齿面偏载，降低啮合噪音与齿面磨损速率，齿轮两侧的轴肩做了圆角过渡，圆角半径严格匹配相邻轴承内圈的安装倒角，既保证轴承安装时能完全贴合轴肩定位面，又不会因为圆角过大导致轴承无法装到位，或是圆角过小产生应力集中源。两端的花键段分别对应动力输入端与负载输出端，其中一端花键设计为滑动配合，适配传动过程中齿轮滑移换挡的需求，花键齿的定心方式采用齿侧定心，配合间隙控制在微米级，既保证滑移时的顺畅度，又能避免传动过程中出现同轴度偏差带来的传动冲击。

　　设计过程中首先要明确安装边界：轴的总长需要匹配箱体内部两轴承座的跨距，两端轴颈的直径与对应深沟球轴承或者圆锥滚子轴承的内圈孔径完全适配，轴上各段的台阶高度差严格遵循轴承、齿轮、隔套的安装顺序，每个装配面都预留了对应的退刀槽与磨削越程槽，保证后续机加工时各配合面能加工到设计精度，不会出现加工死角。花键段的末端做了导向倒角，方便配套的花键套快速装配导入，轴的中心设计有贯通的深孔，一方面可以减轻轴件自身重量，降低高速旋转时的转动惯量，另一方面可以作为润滑油道，让变速箱内的润滑油能通过中心孔到达各花键啮合面与轴承配合面，持续带走摩擦产生的热量，避免长时间高负荷运转出现胶合失效。

　　实际选型应用时，需要重点校核轴的危险截面扭矩承载能力，中间齿轮段与花键段的过渡位置是应力集中的高发区，设计时通过有限元分析对该位置的圆角参数做了多轮优化，在保证装配空间足够的前提下尽可能增大圆角半径，降低应力集中系数。轴的材质选用合金结构钢，经调质处理后表面做渗碳淬火，齿面硬度达到HRC58-62，芯部保持足够的韧性，既能承受齿面接触应力带来的点蚀磨损，又能抵抗冲击载荷带来的轴身断裂风险。

　　不同于分体式装配的齿轮与轴结构，一体式齿轮轴省去了齿轮与轴的连接键、定位套等额外零件，装配时的累计公差更容易控制，传动链的整体刚性更好，在转速较高、传动精度要求高的传动场景中，这类结构能有效降低传动回程误差，保证动力传递的同步性。需要注意的是，这类轴件安装时要严格控制两端轴承的预紧力，预紧力过大会导致轴运转时轴承发热抱死，预紧力过小则会出现轴的径向窜动，影响齿轮啮合精度，装配时要按照工艺要求通过调整垫片厚度控制轴承游隙，保证轴在额定温度区间内都能稳定运转。
