工业设备用双立柱式电气面板安装支撑构件

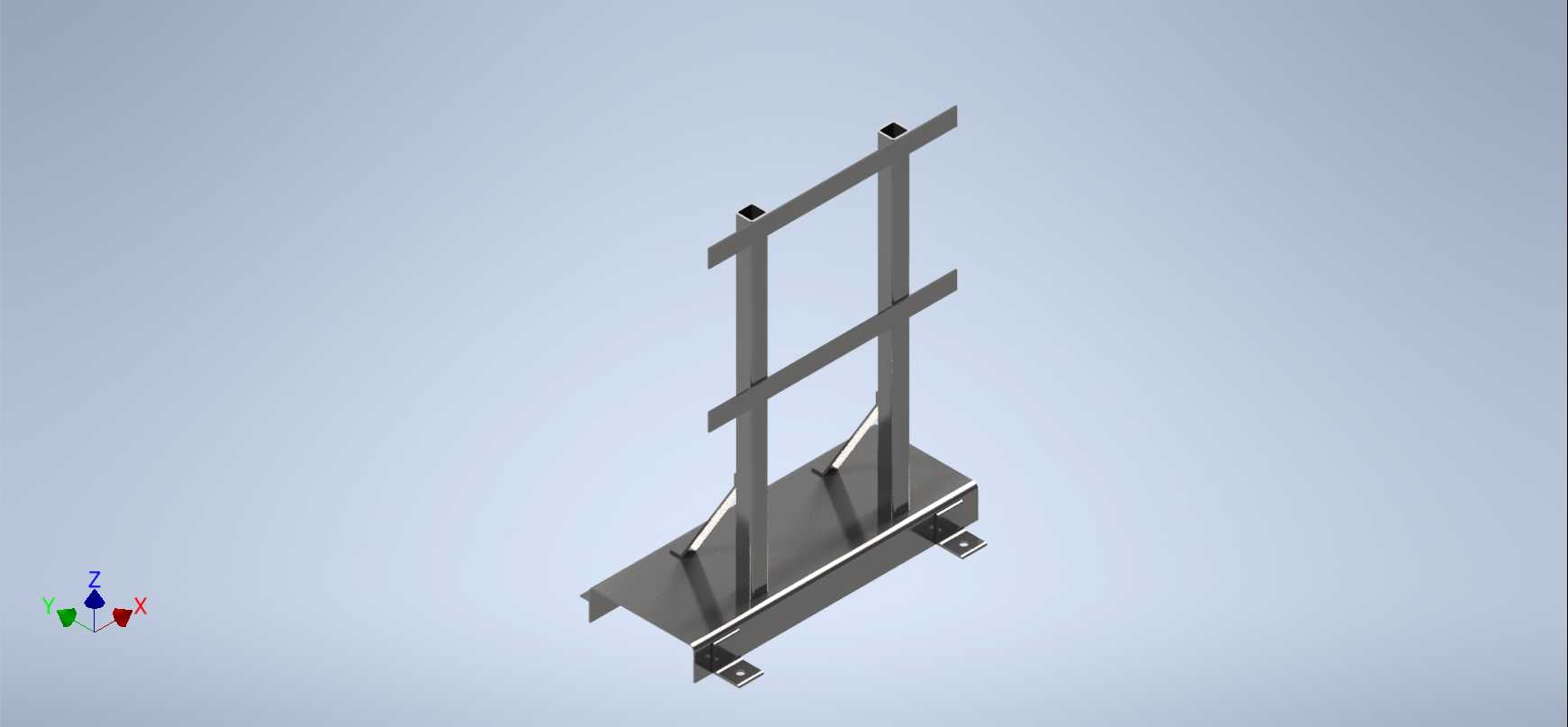

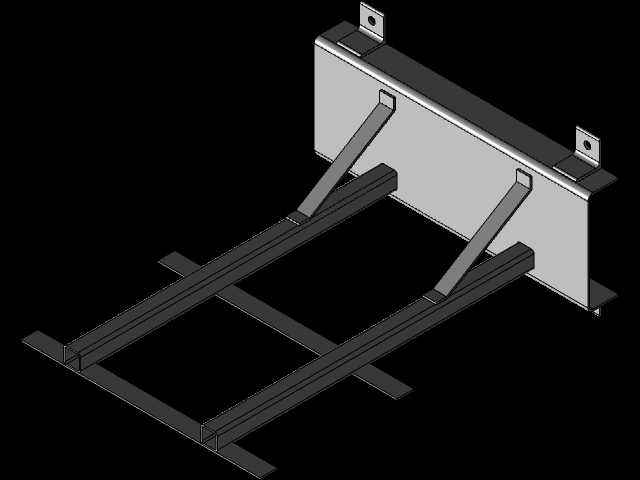

　　在工业现场的电气柜集成、生产线旁电气单元布设、小型设备操作站搭建场景中，这类双支撑结构的电气面板安装构件是十分常见的安装载体，它解决了零散电气元件无固定安装位、面板悬空布设稳定性不足、现场布线无依托的实际问题。不同于单立柱支撑的单侧受力结构，这款双立柱支撑采用两根竖向方通作为主承力构件，两根立柱平行排布，底部通过一块折弯成型的安装底板连成整体受力框架，立柱中段设置一道横向连接方通，既提升了两根立柱的协同受力性能，避免单根立柱受侧向力出现形变，也可作为小型线槽、分线端子的辅助安装位。斜向设置的加强筋连接立柱下部与底板，抵消面板安装后产生的前倾力矩，即便面板上安装了重量较大的断路器、接触器、开关电源类元件，也不会出现立柱根部焊缝撕裂、底板翘曲的问题。

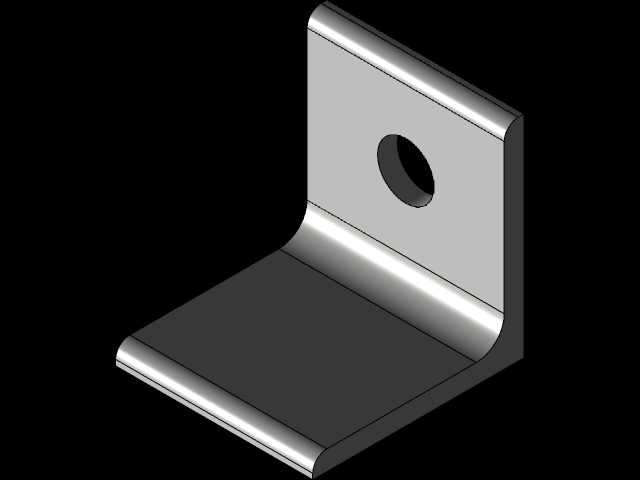

　　从安装边界来看，底板上预留的四个腰型安装孔，可适配现场混凝土基础、设备机架台面、型材框架上的预埋螺栓，腰型孔的调节余量能够抵消现场安装孔位的施工误差，不需要二次扩孔即可完成固定，降低现场安装的调整工作量。竖向立柱上预留的多组安装孔位，可根据实际使用的电气面板尺寸调整安装高度，适配300mm到800mm高度区间的常规电气面板，不需要额外切割、焊接改造，通用性较强。两根立柱的间距经过受力核算，既保证了面板安装后左右两侧的支撑受力均匀，也不会因为间距过大占用过多的现场安装空间，在狭窄的设备旁通道、生产线边的操作工位都能完成布设。

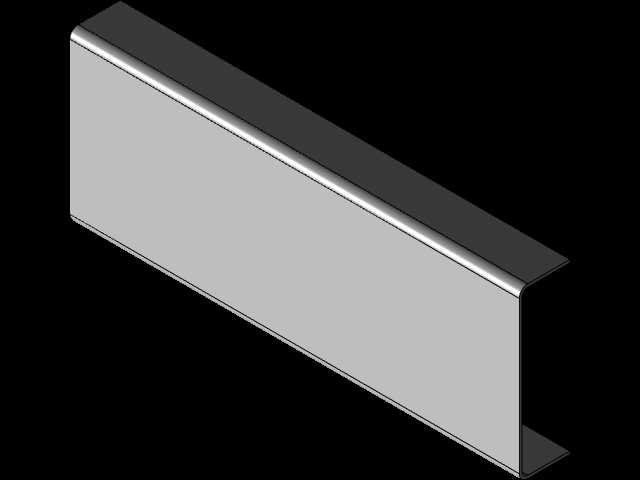

　　设计过程中优先考虑了现场布线的便利性，两根立柱的中空方通结构可作为穿线通道，面板上引出的强电、弱电线路可直接从立柱内部穿到底板位置的出线口，避免明线外露被现场工件剐蹭、被油污腐蚀，提升线路的使用寿命。底板的折弯边做了圆弧过渡处理，避免安装过程中划伤施工人员，也不会割破穿入的线缆外皮。所有外露的金属构件表面都做了防锈处理，可适应车间内多粉尘、少量油污的常规工业环境，不会短时间出现锈蚀掉漆的问题。

　　实际使用时，这类支撑构件不需要搭配额外的安装附件，电气面板可直接通过螺栓固定在立柱的安装孔位上，面板后侧预留的100mm左右间隙，可容纳面板背后的接线端子、走线槽，不会出现线路挤压、弯折半径不足的问题。相较于壁挂式的面板安装方式，这种落地式双支撑结构不需要依托墙面或者设备主体立面，可独立设置在操作工位旁，操作人员不需要侧身或者探身即可操作面板上的按钮、查看仪表数据，符合现场操作的人机工程要求。在一些临时布设的检测工位、小型试验设备旁，这类支撑构件还可根据工位调整需求，通过底部脚轮加装实现短距离移动，不需要反复拆装固定螺栓，适配柔性生产场景下的工位调整需求。

　　结构受力层面，双立柱的受力路径十分清晰，面板承载的重量通过安装螺栓传递到两根竖向立柱，再通过立柱传递到底部安装板，最终由基础螺栓传递到安装基础，斜向加强筋主要承担侧向倾覆力矩，在人员倚靠、意外碰撞的工况下，整个结构的形变量控制在0.5mm以内，不会出现面板倾斜、元件松脱的问题。横向连接杆的设置也提升了结构的抗扭性能，在单侧受力的情况下，两根立柱可通过横向杆分担受力，避免单根立柱过载变形。
