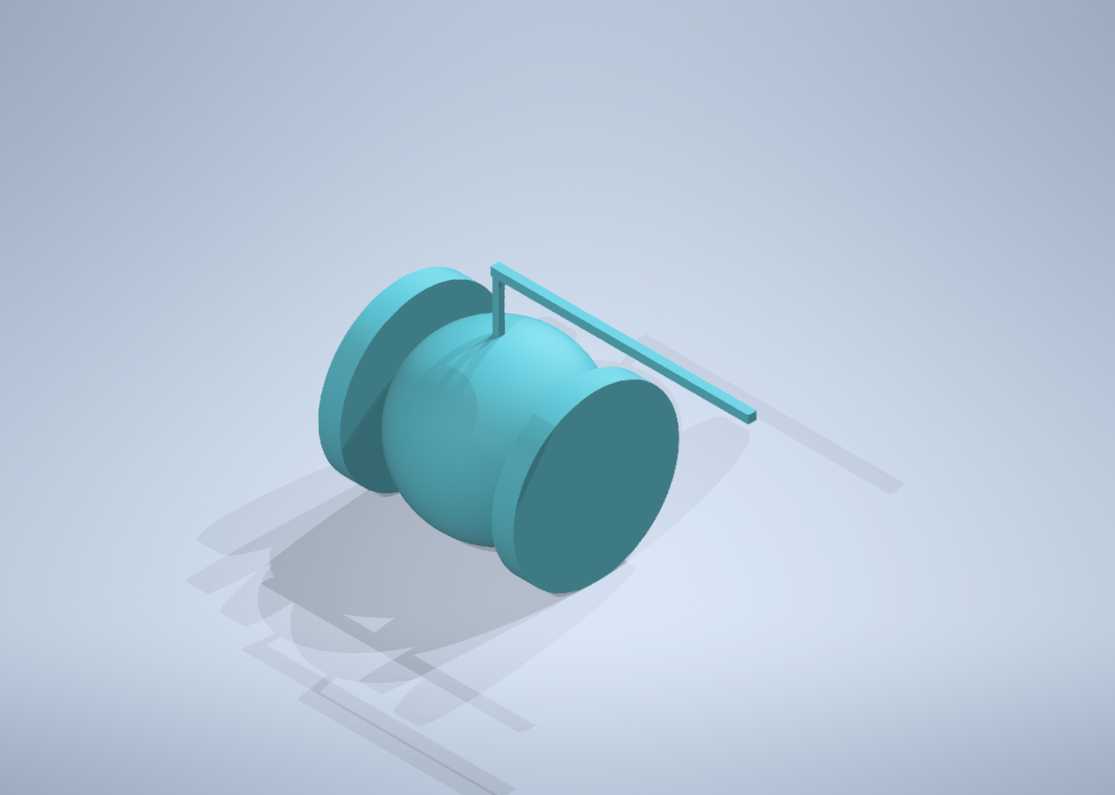

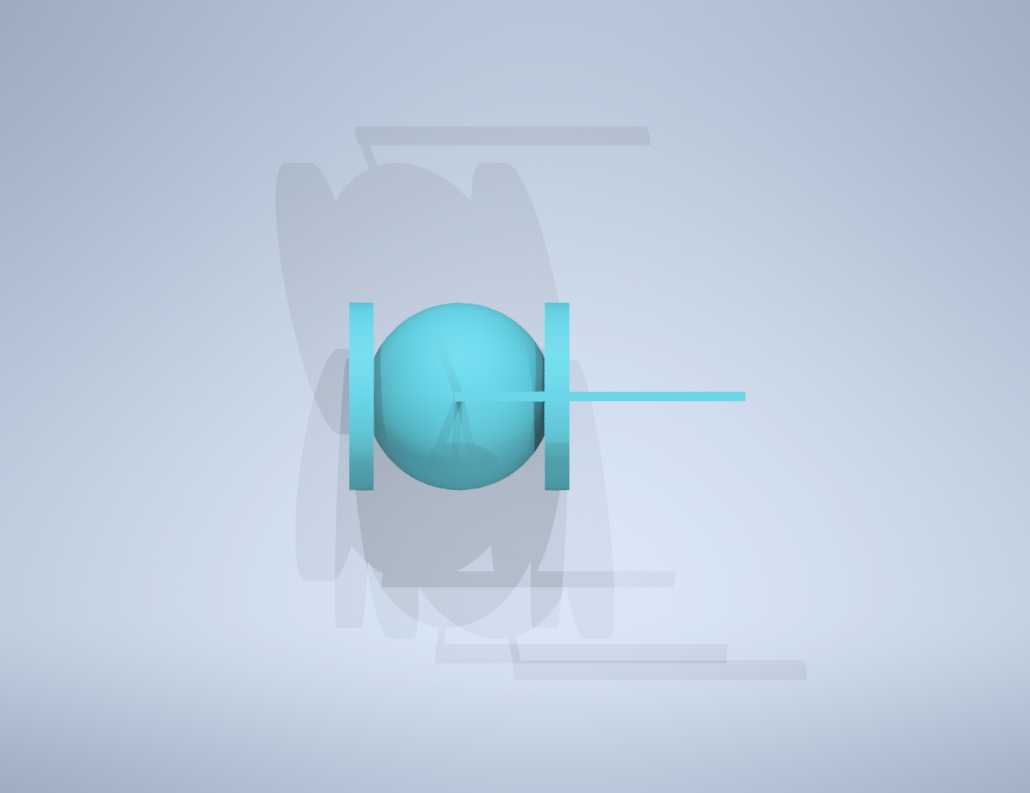

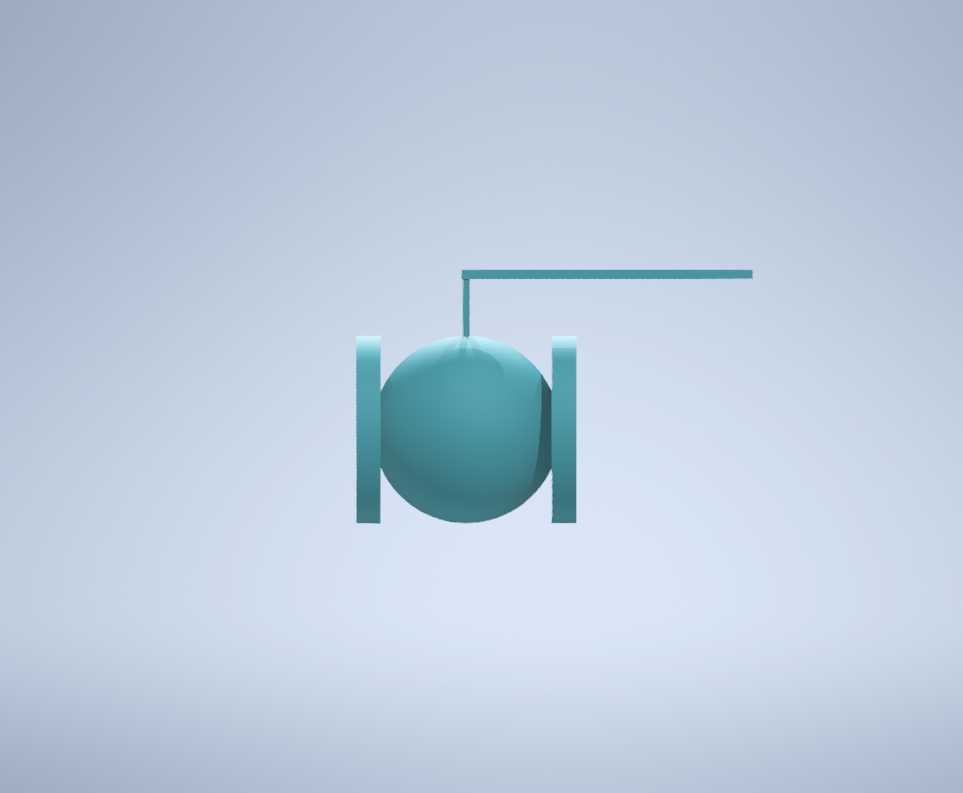

一英寸英制法兰连接式球阀结构设计

　　在民用给排水、化工流体输送、暖通空调管路、小型工艺装置的管线布设场景中，小通径手动截断阀的选型一直是管路设计环节的基础项，一英寸规格的法兰式球阀，凭借启闭迅速、流阻小、密封可靠的特性，在DN25通径的管路系统中有着极高的应用占比。这款球阀的整体结构围绕法兰对接的安装场景设计，两端的法兰盘完全匹配英制法兰的安装孔位分布，安装时无需额外加工转接件，直接对齐管路侧的法兰盘，穿入对应规格的螺栓配合密封垫片即可完成固定，安装边界完全适配常规一英寸英制法兰的管线间距，不会出现与周边管路、支架干涉的问题。从结构功能来看，中间的球形阀芯是核心截流部件，阀芯开设与管路通径一致的直流通道，当手柄转动至与管路轴向平行位置时，阀芯通道完全对齐管线流向，

　　介质可无明显折角地通过阀腔，流阻远小于同通径的截止阀、闸阀，适合输送水、轻质油品、低压气体等多种介质；当手柄转动90度至与管路轴向垂直位置时，阀芯的密封面完全贴合阀座，实现管路的完全截断，截断状态下的密封性能稳定，不会出现常规闸阀常见的内漏问题。设计过程中，首先确定了手动驱动的结构形式，没有额外加装气动、电动执行机构的安装接口，完全适配无需远程控制、仅需现场手动操作的管路场景，阀杆与手柄的连接采用扁方定位结构，转动时不会出现打滑空程，手柄的长度经过力矩校核，日常操作时无需借助加力杆，单人徒手即可完成启闭动作，同时手柄的转动角度设置了硬限位，避免过度转动导致阀芯密封面错位磨损。阀体部分采用一体式中腔结构，减少了额外的密封连接面，

　　降低了外漏的风险，两端法兰的厚度、密封面形式完全匹配对应压力等级的英制法兰标准，安装时的螺栓孔中心距、法兰外径尺寸都严格遵循通用管路规范，设计人员在做管线排布时，可以直接调用该模型匹配整体管路装配，无需反复核对安装尺寸。在实际工程应用中，这类小通径法兰球阀常被安装在管路的支路节点、设备进出口位置，用于控制单条支路的通断，比如小型循环水系统的设备进水端、车间压缩空气管路的支路接口、民用建筑的给水支管位置，既可以在设备检修时截断对应支路的介质，不影响其他管路的正常运行，也可以在管路调试阶段调节支路的流量大小。建模过程中对各部件的配合间隙做了合理预留，阀杆与阀体之间的填料腔位置预留了标准填料的安装空间，

　　实际生产时可以根据输送介质的特性选配不同材质的填料，比如输送普通清水时用丁腈橡胶填料，输送腐蚀性介质时更换为氟橡胶填料，无需改动阀体的主体结构。阀芯与阀座的配合面做了等半径的球面贴合设计，启闭过程中密封面的磨损均匀，长期使用后也能保持稳定的密封性能，不会因为多次启闭出现密封失效的问题。整体结构没有冗余的设计部件，所有结构都服务于手动截断管路的核心功能，零件数量少，后期维护时仅需拆开阀盖即可更换内部的密封件与阀芯，维护成本远低于同规格的其他类型截断阀。对于三维建模从业者而言，这个模型的结构逻辑清晰，各部件的装配关系明确，既可以作为小通径法兰球阀设计的参考模板，也可以直接导入到整体管路装配模型中，用于完成管线系统的整体布局校验，检查阀门安装位置是否预留了足够的手柄操作空间，避免实际安装时出现手柄被周边结构挡住、无法完成90度转动的问题。在做设备配套的管路设计时，这类标准规格的球阀模型可以大幅提升建模效率，不需要从零开始绘制每个零件，直接调整适配对应的压力等级参数即可完成选型匹配，减少重复建模的工作量。
