多通路集管分配歧管结构设计

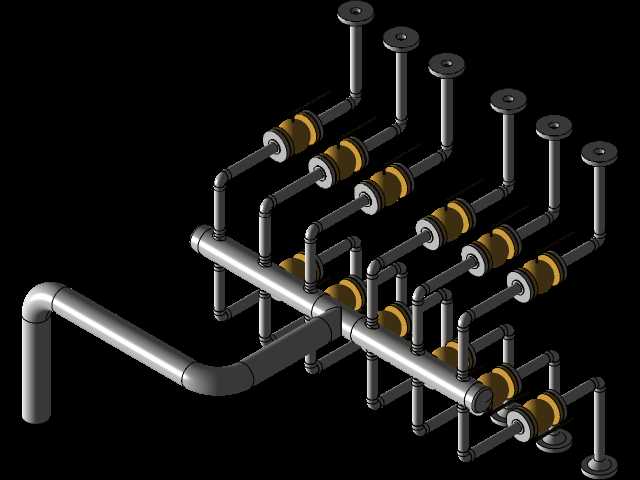

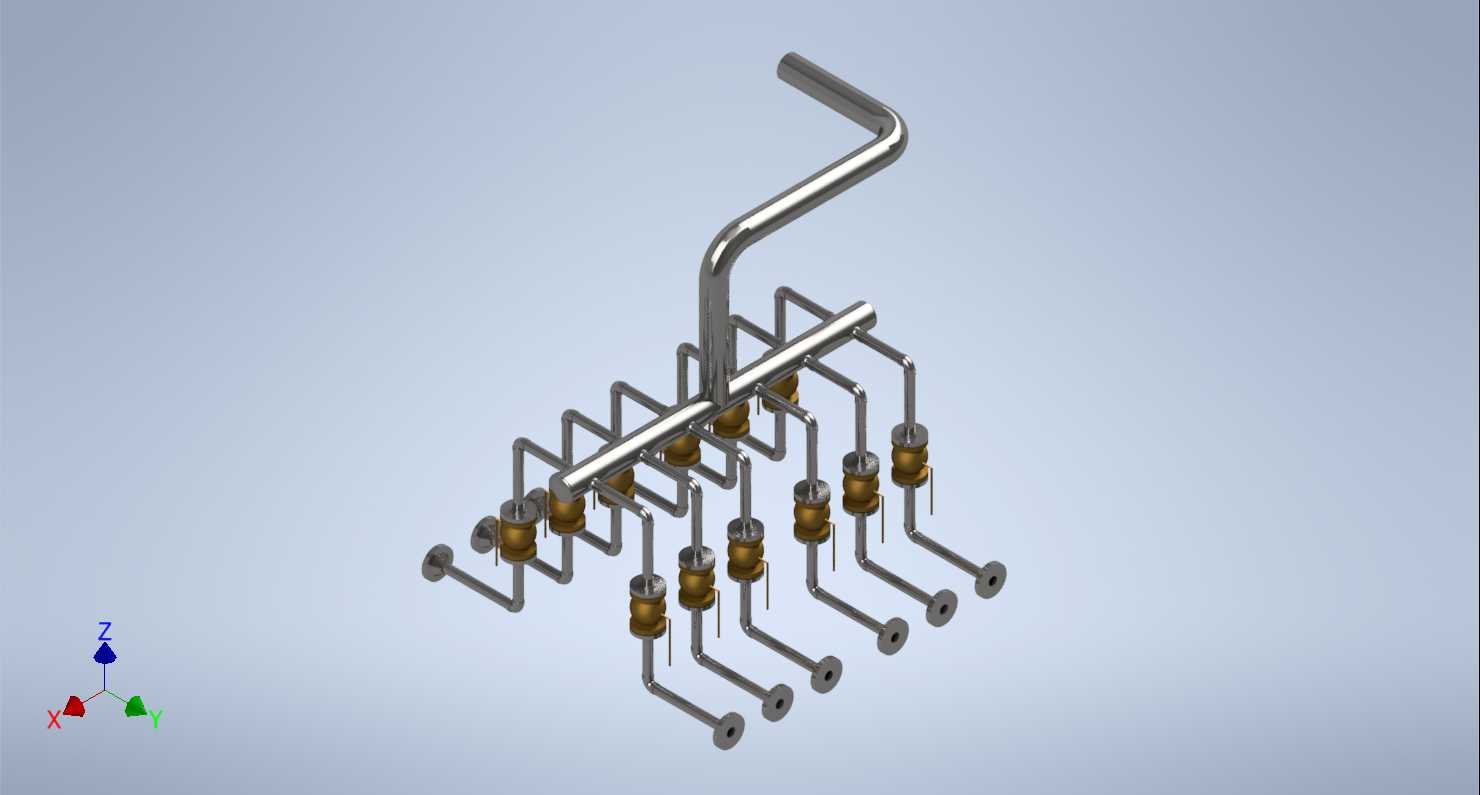

　　在流体输送系统的分支回路搭建场景中，这类多通路集配歧管是核心的介质分流构件，常见于液压站油路分配、小型气动控制回路排布、实验台流体通路集成等工况，替代传统多接头拼接的管路方案，减少管路接头数量，降低介质泄漏风险，同时压缩整体管路排布的占用空间。从结构设计逻辑来看，该构件采用单路主进、多路并行分出的布局，主集管为横向布置的空心圆管，一端衔接L型弯折的引入管段，引入管的弯折角度为90度，可适配从设备侧方或上方接入的主管路，避免管路与周边安装构件产生干涉。主集管上沿轴向等距排布12个引出支路，每个支路均采用垂直向下的短管段衔接，支路末端设置带外螺纹的连接油套，油套与支路管段采用压装配合，端面预留密封槽位，可适配O型圈或组合密封垫，

　　保证支路与下游管路连接时的密封可靠性。设计过程中优先考虑了介质流动的均匀性，所有支路引出位置的主集管通径保持一致，支路管内径与主集管内径的比值控制在1:3，避免单一支路流量过大时对其他支路的介质压力产生明显干扰，同时每个支路的引出端均做了内孔倒角处理，减少介质流经支路时的局部阻力损失，降低管路系统的压力损耗。从安装边界来看，主集管的有效安装长度可根据支路数量调整，当前模型的主集管长度适配12路并行排布，相邻支路的中心距保持一致，预留足够的扳手操作空间，方便现场安装时拧紧支路接头；L型引入管的竖直段长度可根据设备安装面的高度差调整，水平段长度适配主集管的安装位置，整体结构无外凸的尖锐棱角，所有管段弯折处均采用圆弧过渡，

　　避免弯折处应力集中导致管路在长期压力波动下出现开裂。每个支路末端的油套连接端采用统一的连接规格，可适配标准的快插接头或硬管接头，无需额外加工转接结构，降低现场安装的加工成本。主集管两端设置有封堵结构，可根据实际使用需求选择封堵其中一端，或在封堵端预留压力检测接口，方便接入压力传感器实时监测集管内部的介质压力。在实际应用场景中，这类歧管可直接通过管卡固定在设备安装面板上，无需额外设计复杂的安装支架，主集管的圆柱面结构适配标准的塑料管卡或金属管夹，安装后整体结构稳定性好，可承受管路内介质的常规压力脉动，不会出现管路松动的问题。设计时还考虑了管路内部的介质残留问题，所有支路均采用垂直向下的布置方式，当系统停机排液时，

　　管路内的残留介质可顺着支路完全排出，不会在管段内部残留积液，避免残留介质对管内壁造成腐蚀，或是在低温工况下出现积液冻胀损坏管路的问题。管段之间的连接采用满焊焊接工艺，焊接位置均做了打磨处理，保证管内壁光滑无凸起，减少介质流动时的紊流产生，同时避免焊渣残留堵塞支路内孔。整体结构的壁厚选择兼顾了耐压能力与轻量化需求，主集管壁厚满足常规中低压流体输送的强度要求，支路管段壁厚略薄于主集管，在保证支路强度的前提下降低整体构件的重量。
