  在工业现场的电气柜、设备操作侧、生产线工位旁,经常需要为外露的电气操作面板、小型控制盒、信号指示单元设置独立的支撑结构,这类构件不需要承载大重量载荷,但对安装稳定性、空间适配性、走线合理性有明确要求,本次设计的支撑结构就是针对这类场景开发的落地式安装构件。

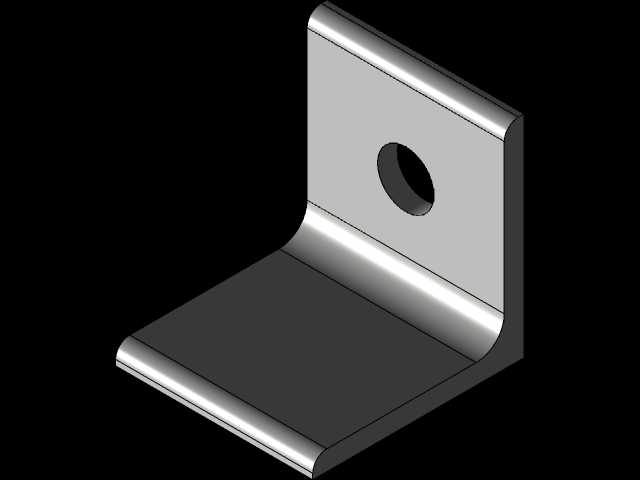

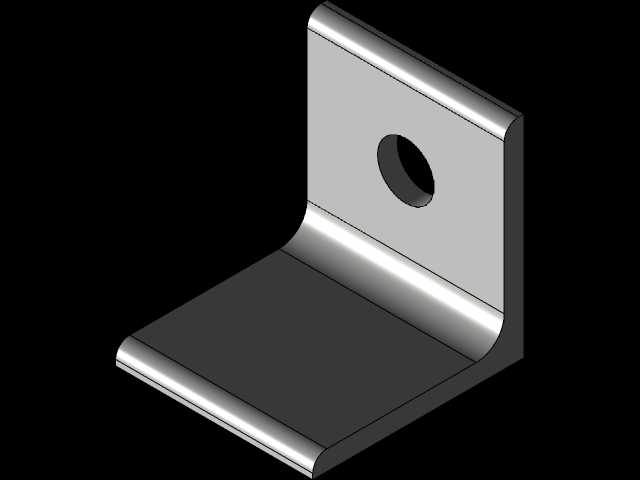

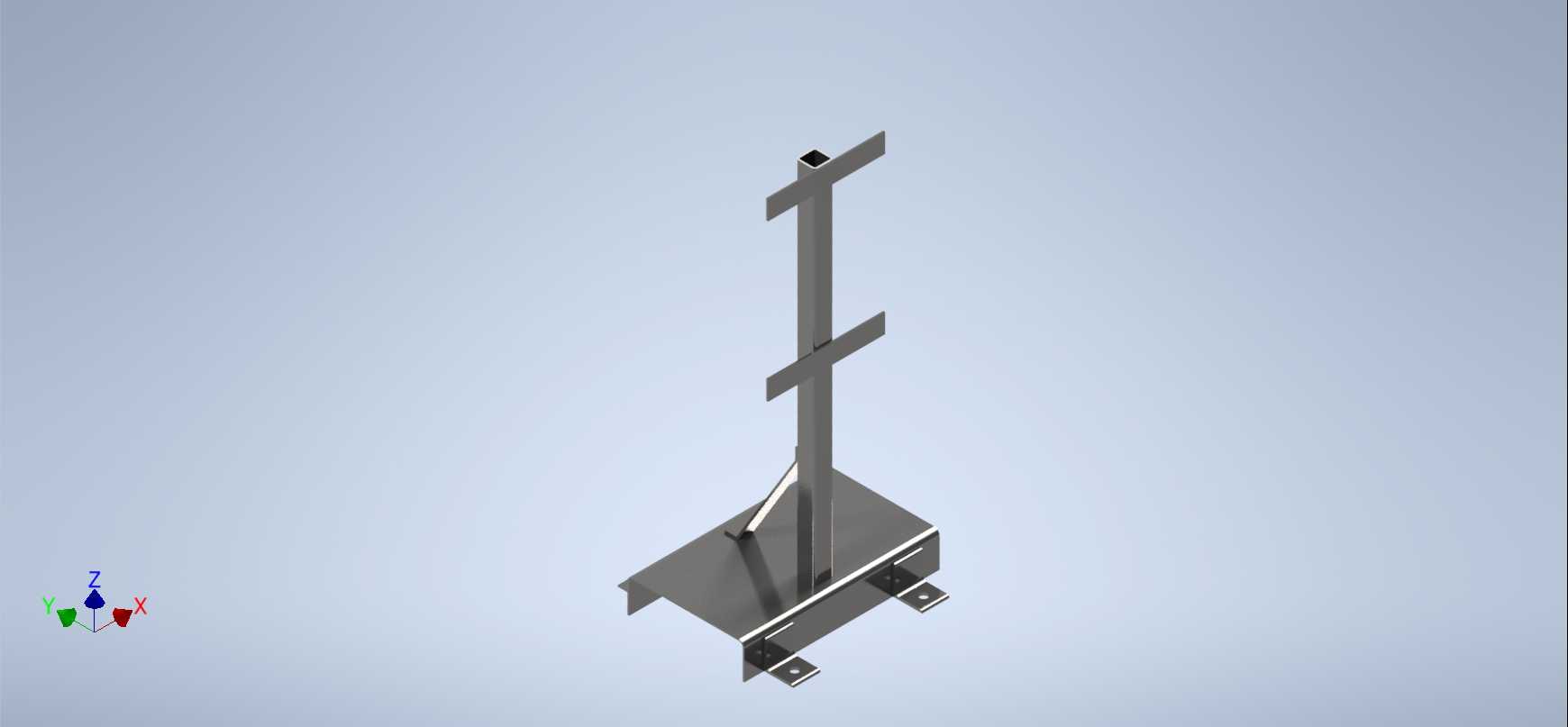

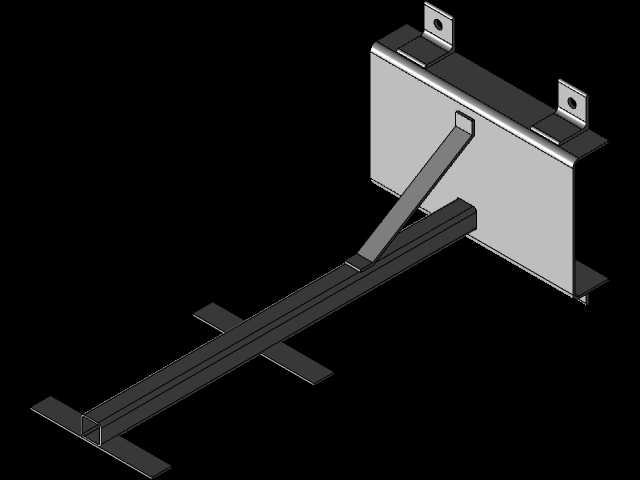

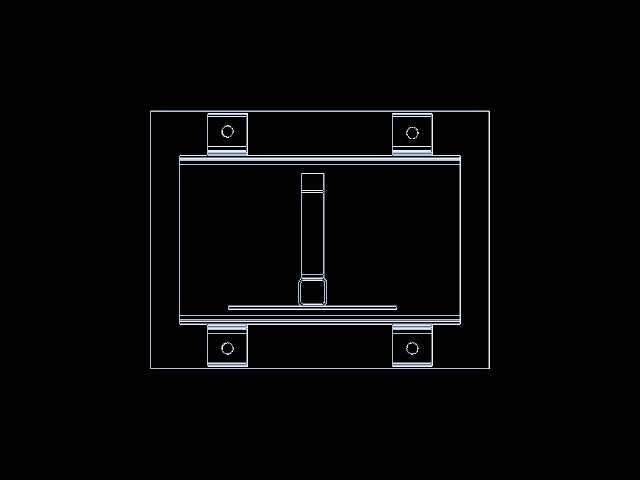

  整个构件以底部安装底座作为承载基础,底座采用带折边的钣金折弯结构,四个角位预留了螺栓安装孔,可直接通过膨胀螺栓固定在混凝土地面,或是通过配套压块固定在设备平台的型材基准面上,底座折边高度经过核算,既可以避开地面不平整带来的安装间隙问题,也能为底部走线预留足够的穿线空间,避免线缆直接被底座压损。垂直方向的主支撑立柱采用矩形截面型材制作,相比圆管立柱,矩形截面的抗扭性能更优,在面板受到侧向操作力的时候不会出现明显的扭转偏移,立柱与底座之间除了常规的焊接连接外,额外增加了三角加强筋,加强筋的斜边角度经过优化,既不会干涉底座的安装螺栓操作空间,也能将立柱受到的侧向力均匀传导到底座整个安装面,避免应力集中在焊缝位置导致长期使用后焊缝开裂。

  立柱上设置了两层横向安装托臂,托臂同样采用钣金折弯成型,托臂上预留了长条型安装孔,可以适配不同宽度尺寸的电气面板安装需求,不需要针对特定面板重新打孔,上下两层托臂的间距可以根据实际安装的面板高度进行调整,托臂与立柱之间采用螺栓锁紧的连接方式,现场安装时可以根据操作人员的站立操作高度,灵活调整托臂的整体固定高度,适配不同身高操作人员的舒适操作区间,避免长期抬手操作带来的疲劳问题。在主立柱的中下部,还设置了斜向的辅助支撑杆,支撑杆一端连接在立柱中部,另一端固定在底座侧边,进一步提升整个支撑结构的侧向刚度,当操作人员在面板上进行按钮按压、旋钮旋转这类带侧向力的操作时,整个支撑结构的晃动量可以控制在0.5mm以内,不会因为结构晃动导致操作误触,或是长期晃动引发的接线端子松动问题。

  设计过程中优先考虑了现场安装的便捷性,整个构件除了焊接固定的底座、立柱、加强筋部分外,所有活动连接部位都采用标准规格的紧固件,现场安装不需要额外制作非标配件,只需要使用常规的扳手、螺丝刀就可以完成全部组装工作。安装边界方面,整个支撑结构的底座占地面积控制在较小范围内,不会占用过多的车间通道空间,立柱的总高度适配常规站立操作的视线高度,安装后面板的中心位置距离地面约1.3米,刚好符合成年人站立时的视线与操作舒适区间,托臂伸出立柱的长度经过核算,既可以保证面板安装后不会与立柱发生干涉,也不会因为伸出过长导致托臂端部下垂。

  走线设计上,立柱的侧面预留了穿线开口,面板上的线缆可以顺着托臂的走线槽进入立柱内部,从立柱底部的开口引出连接到设备主回路,整个走线过程完全隐藏在构件内部,不会出现线缆外露被现场杂物勾挂、被移动设备剐蹭的问题,提升了电气布线的安全性与现场整洁度。构件的所有钣金边缘都做了钝化倒圆角处理,没有尖锐的毛刺棱角,避免现场安装、后期维护过程中划伤操作人员或是损坏线缆绝缘层。表面处理采用静电喷塑工艺,涂层均匀附着在构件表面,可以适应车间内的油污、粉尘、轻度潮湿环境,长期使用不会出现锈蚀掉漆的问题,不需要频繁做防腐维护。

  这类支撑结构可以广泛应用在生产线旁的操作面板安装、设备旁的就地控制盒支撑、车间内的信号指示面板固定等场景,相比直接将面板固定在设备本体上的安装方式,独立的支撑结构可以根据现场操作需求灵活调整安装位置,不需要对原有设备结构进行打孔焊接改造,降低了现场改造的施工难度,也不会破坏原有设备的结构强度与防护性能。在进行三维建模过程中,所有的折弯半径、焊缝预留、安装孔位都严格遵循钣金加工的工艺要求,模型可以直接导入加工设备进行下料折弯,不需要二次调整工艺参数,有效缩短了从设计到成品加工的周期。
