图像处理实验室相机支架工具集设计

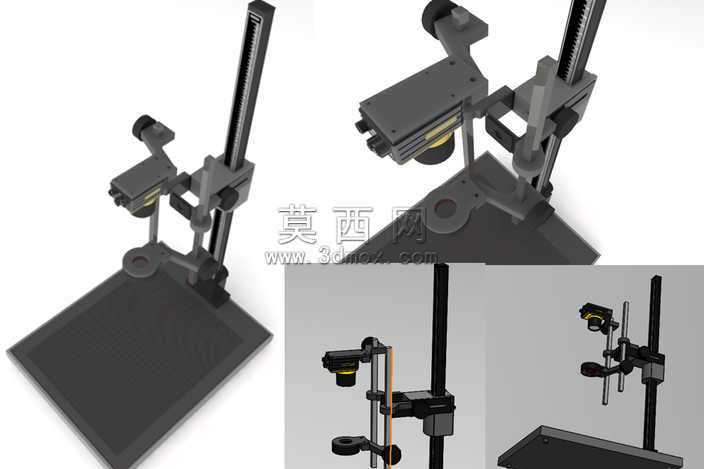

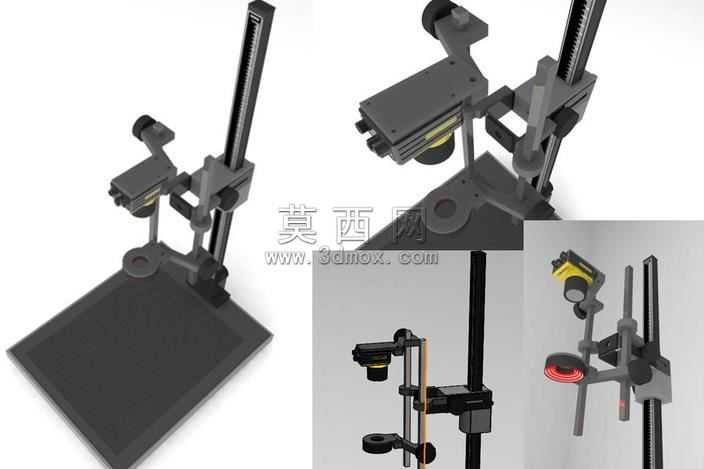

本套图像处理实验室工具集以机器视觉图像采集场景的实际需求为核心设计出发点，采用三维参数化建模方式完成整套结构的搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构、调节机构都做了符合实际加工装配要求的细节处理，确保模型可直接对接生产加工环节。整套工具集包含多组不同规格的相机固定支架、光源安装调节组件、垂直升降立柱、水平支撑臂以及底部基准平台，各部件之间采用标准化的快装锁紧结构设计，可根据不同的实验拍摄需求快速调整相机的拍摄高度、俯仰角度、水平位置，同时配套的环形光源、条形光源固定位可实现多维度的照明角度调节，满足不同材质被测物体的打光需求。建模过程中对金属材质的表现做了精细化处理，支撑立柱、调节旋钮等金属部件采用哑光磨砂金属材质，模拟阳极氧化铝合金的真实质感，底部平台采用哑光黑色硬质台面材质，避免台面反光对图像采集造成干扰，相机固定座、光源夹等塑料部件采用工程塑料材质参数，还原实际零件的材质触感。结构设计上充分考虑实验室使用的稳定性需求，底部平台做了加厚配重处理，降低整体重心避免支架倾倒，垂直升降导轨采用高精度线性滑轨结构，调节顺滑无卡顿，锁紧机构采用旋钮式顶丝设计，锁紧后无位移松脱问题，水平支撑臂可实现360度水平旋转以及上下角度俯仰调节，适配不同视场角的拍摄需求。整套模型在渲染阶段采用工作室均匀布光方式，清晰展现各部件的结构细节与装配关系，对调节缝隙、连接孔位、锁紧旋钮等细节都做了1:1的还原，没有做过度的艺术化夸张处理，确保模型结构完全符合工业视觉实验工装的实际使用逻辑，可直接用于实验室视觉检测工位的搭建参考、相关实验课程的教具演示，也可作为机器视觉集成项目的工装设计参考模板，帮助设计人员快速完成视觉采集工位的结构方案搭建，缩短项目前期的设计周期。
