带内花键四安装位法兰式轮毂结构设计

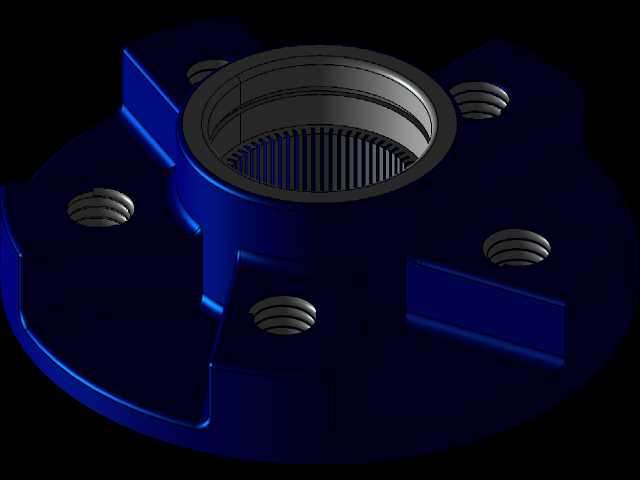

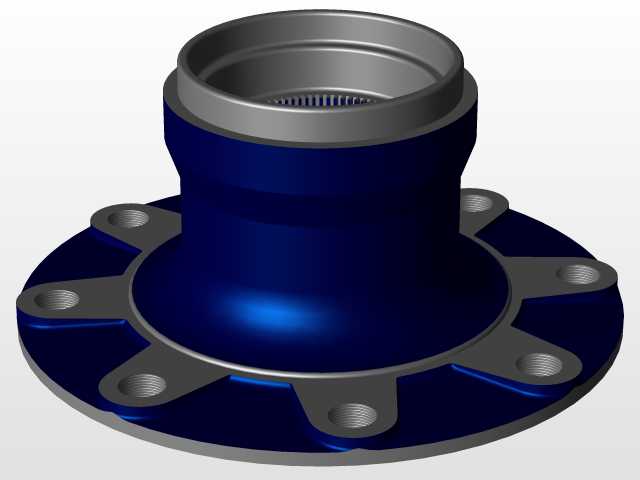

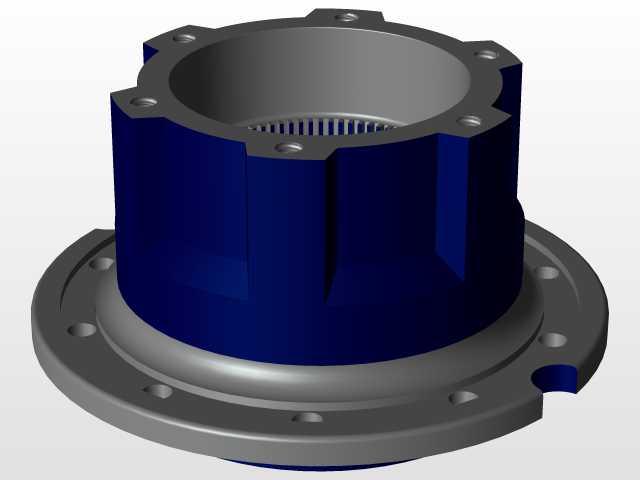

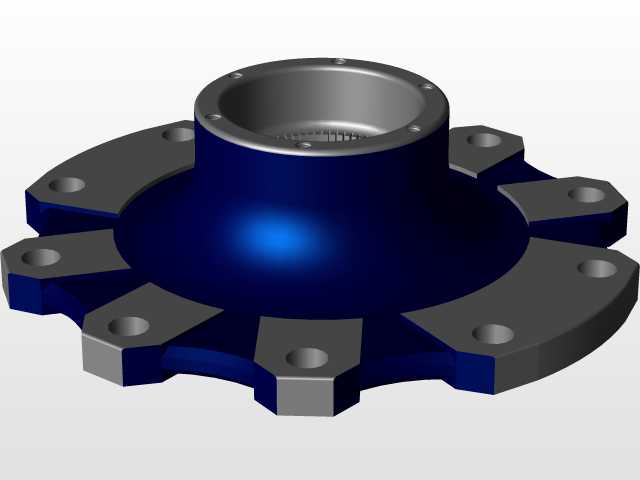

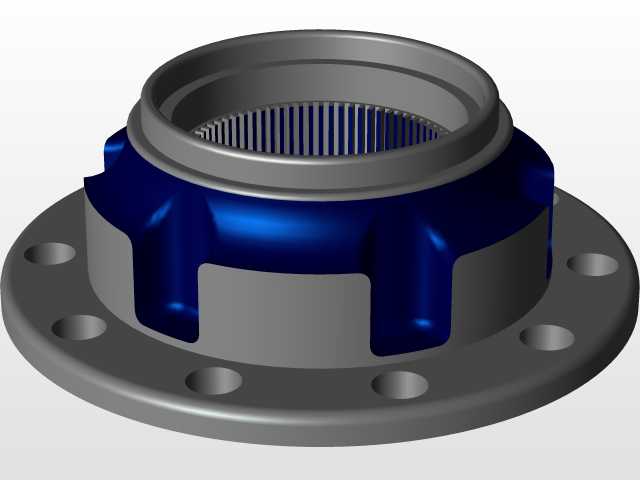

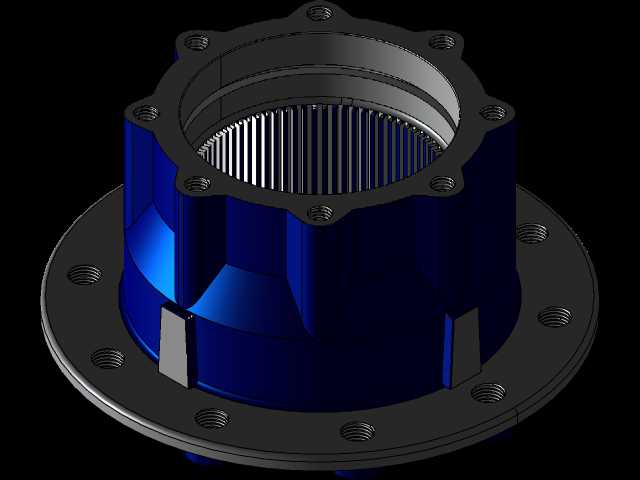

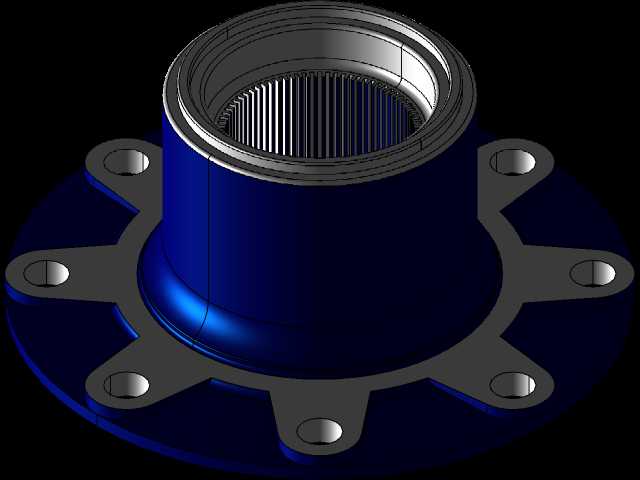

　　该轮毂结构属于动力传递链路中的核心承载连接件，主要应用在需要将旋转动力从轴端传递至轮端负载的场景中，常见于小型行走设备、工业传动辊组、专用作业机具的轮组装配环节，承担扭矩传递、径向承载、轴向定位的多重作用。从结构设计逻辑来看，主体采用法兰盘式的外延布局，中心设置贯通的内花键腔，花键齿形采用渐开线齿廓，相比矩形花键具备更好的对中性与齿面接触强度，能够在传递大扭矩的同时降低齿面应力集中，适配频繁正反转的传动工况，避免花键副在交变载荷下出现早期磨损或崩齿问题。法兰盘外延部分均匀分布四个螺纹安装孔，孔位采用沉孔设计，安装时螺栓头部可完全沉入沉孔内，不会突出法兰安装平面，保证外接轮体或连接盘与法兰端面的完全贴合，消除安装间隙带来的传动跳动；

　　四个安装孔的中心圆直径经过公差匹配，既保证足够的螺栓连接强度来传递扭矩，又控制法兰盘的整体外径尺寸，避免结构过于冗余增加不必要的转动惯量。法兰盘与中心花键套的过渡位置设置了连续的圆弧加强筋，筋板沿径向从花键套外壁延伸至法兰盘外缘，对应每个安装孔的位置做了局部加厚处理，能够有效分散螺栓预紧力与工作载荷带来的应力，避免转角位置出现应力集中导致的结构开裂，同时筋板的厚度经过优化，在保证结构强度的前提下尽可能减少实体材料占比，降低零件整体重量，减少旋转过程中的动不平衡量。中心花键腔的入口端设置了导向倒角，装配时花键轴可以顺着倒角顺利导入花键副，降低装配对位难度，同时倒角位置可以去除加工毛刺，避免装配时毛刺刮伤花键轴表面影响配合精度；

　　花键腔的末端设置了退刀槽，满足内花键加工时的刀具退刀需求，保证花键有效长度内的齿形加工精度，退刀槽的尺寸匹配常用花键加工刀具的参数，无需定制特殊刀具即可完成加工，降低生产制造成本。安装边界方面，法兰盘的端面平面度要求控制在0.02mm以内，保证连接面的贴合精度，减少传动过程中的端面跳动；四个安装孔的位置度公差控制在φ0.1mm范围内，保证与外接部件的孔位对位精度，避免强行装配带来的附加应力；内花键的精度等级选在7级，既满足常规工业传动的配合精度要求，又不会因为精度过高提升不必要的加工成本，花键副的配合间隙控制在合理范围，既保证传动过程中不会出现过大的回程间隙，又能适应工作温度变化带来的热胀冷缩，避免出现卡滞问题。实际应用中，

　　该轮毂通过内花键与动力输出轴配合，将轴的旋转扭矩通过花键副传递至轮毂主体，再通过法兰盘上的四个螺栓连接点将扭矩传递至外接的轮体、转盘或者执行部件，同时法兰盘的端面可以承受一定的轴向载荷，配合轴端的锁紧结构可以实现轮毂的轴向定位，防止工作过程中出现轴向窜动。结构设计时充分考虑了加工工艺性，所有外轮廓面均可以通过常规的数控铣削加工完成，内花键可以通过插齿或者拉削工艺加工，没有特殊的难加工结构，适合批量生产；零件的壁厚分布均匀，铸造或者锻造毛坯成型时不会出现局部壁厚差过大导致的缩孔、变形问题，后续机加工的余量分布均匀，减少机加工的工时消耗。在受力层面，该结构可以同时承受径向载荷、周向扭矩与一定的轴向冲击载荷，花键副的多齿啮合特性让载荷可以均匀分布在多个齿面上，相比单键连接具备更高的承载能力，适合中等功率的传动场景；法兰盘的四个安装点对称分布，螺栓受力均匀，在传递扭矩时每个螺栓承受的剪切载荷基本一致，不会出现单个螺栓过载断裂的问题。
