凸轮从动件配弹簧复位传动机构

　　这套凸轮从动件搭配弹簧的传动结构，是自动化进给、轻工包装、纺织机械等设备里极为常见的基础运动转换单元，核心作用是把凸轮的连续回转运动，转化为从动件沿固定方向的规律往复直线运动，弹簧的存在是为了保证从动件端部始终与凸轮轮廓面紧密贴合，避免高速运转时从动件脱离凸轮型面产生冲击、跳位，保障运动输出的精度与稳定性。

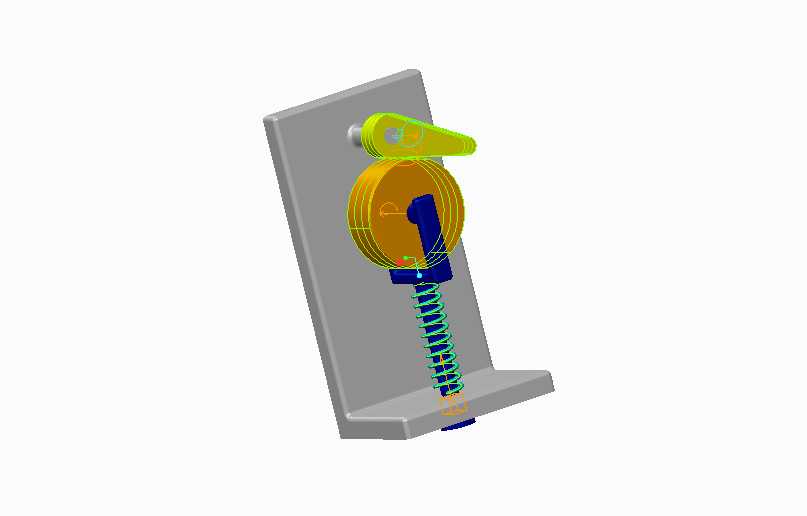

　　从结构布局来看，整套机构采用立式安装的L型安装基板作为承载基体，基板底部带水平延伸的安装支脚，支脚与竖直板体为一体化结构，安装时可通过支脚上的预留孔位完成与设备机架的螺栓固定，竖直板体上同时集成了凸轮转轴支撑位、从动件导向座的安装定位面，所有配合面的位置公差都控制在IT7级以内，避免装配后出现运动卡滞。凸轮采用盘型结构，通过转轴固定在竖直基板的中上部位置，转轴与基板之间配置滑动轴承衬套，降低回转过程中的摩擦阻力，凸轮的轮廓曲线根据从动件的运动行程、升程角、回程角参数设计，可根据实际工况需求选择等速运动、等加速等减速运动或者简谐运动的型线，适配不同的进给速度、冲击容忍度场景。

　　从动件采用直动式平底结构，端部与凸轮接触的位置做了加宽平底设计，相比尖顶从动件能大幅降低接触应力，减少凸轮型面的磨损，延长机构的维护周期，从动件杆身穿过基板下部的导向套，导向套采用铜基自润滑材质，无需频繁加注润滑脂即可保证杆身往复滑动的顺畅性，杆身下端套设圆柱螺旋压缩弹簧，弹簧下端抵靠在安装支脚的定位凸台上，上端始终对从动件施加向上的预紧力，预紧力的大小根据凸轮最高转速、从动件运动件总质量计算确定，既要保证高速回转时从动件不脱离凸轮轮廓，也要避免预紧力过大导致凸轮与从动件接触面上的压应力超过材料许用值，加剧磨损。

　　在实际设备应用中，这类机构常被用在小型物料的间歇送进工位，比如包装设备里的标签送料、小零件的排序上料，也会用在纺织设备的开口机构、小型冲压设备的送料机构中，相比气缸、电缸等直线驱动部件，纯机械的凸轮弹簧机构不需要额外的气源、电控配套，运动时序完全由凸轮轮廓和转轴转速决定，只要输入转速稳定，就能长期保持一致的运动规律，故障率极低，适合在高速、长时间连续运转的工位使用。

　　设计这套结构时，首先要根据实际需要的从动件行程确定凸轮的基圆半径，基圆半径过小会导致凸轮轮廓压力角过大，推动从动件运动时的横向分力变大，容易造成从动件在导向套内卡滞，基圆半径过大则会让整套机构的外形尺寸增加，占用过多设备安装空间；其次要核算弹簧的刚度与预压缩量，弹簧刚度太小会导致高速下从动件脱开凸轮，刚度过大则会增加驱动转轴的扭矩负载，造成不必要的动力损耗；另外从动件的导向长度要足够，导向套的有效导向长度至少要达到从动件杆径的1.5倍以上，避免从动件往复运动时出现偏摆，导致平底与凸轮面接触不均，出现局部异常磨损。

　　安装边界方面，整套机构的竖直安装板背面为平整定位面，安装时需要保证该面与设备机架的安装面完全贴合，凸轮转轴的轴线要保持水平，从动件的运动方向要与竖直方向保持平行，误差控制在0.1mm/m以内，否则会加剧导向套与杆身的偏磨；弹簧安装位置的上下定位凸台要保证同轴度，避免弹簧压缩时出现侧弯，导致弹簧力作用方向与从动件运动方向偏移，产生额外的侧向力。日常维护时只需要定期检查凸轮轮廓面的磨损情况、弹簧的弹力衰减情况，在凸轮与从动件接触面上涂抹少量润滑脂即可，不需要复杂的保养流程，在中低速轻载的自动化工位上，这类机构的连续使用寿命可以达到上万小时，是性价比极高的机械运动转换方案。
