双法兰弯式进气连接管路结构设计

　　这款双法兰弯式进气连接管路，主要应用在中小排量内燃发动机的进气系统末端，承担空气滤清器与气缸进气道之间的气流导向、连接密封功能，部分带进气压力检测需求的机型，也会在该管路上集成传感器安装位，实现进气流量、压力参数的实时采集。从实际装机场景来看，这类弯管结构多用于进气道布局存在空间转向的紧凑型动力舱内，相比直连管路，能够规避舱内其他部件的安装干涉，同时通过平滑的弯度过渡降低进气阻力，避免气流急转产生的紊流影响气缸充气效率。

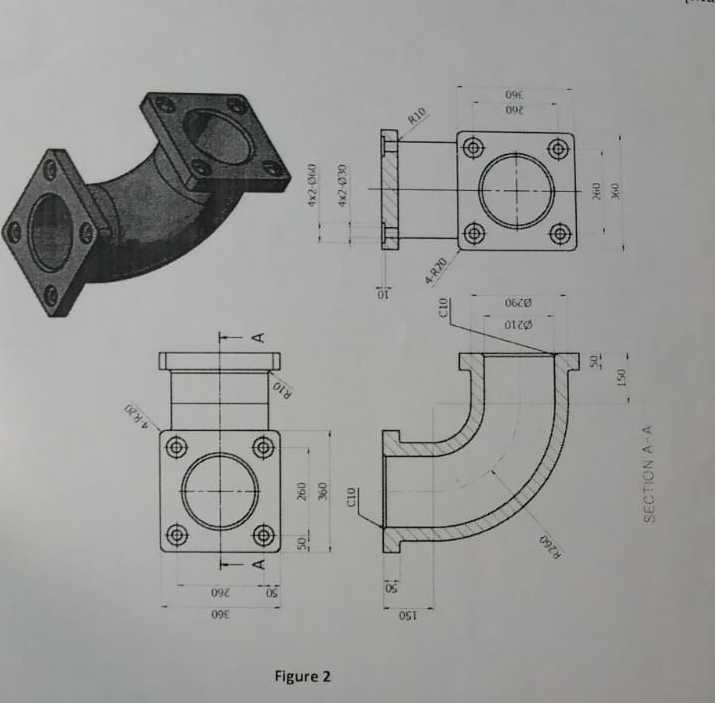

　　结构设计上，两端均采用方形法兰安装面，每个法兰面预留四个对称分布的螺栓过孔，安装时可通过螺栓配合密封垫片实现两端面的压紧密封，方形法兰相比圆形法兰，在相同安装孔距下拥有更大的密封面接触面积，对于进气系统的负压密封场景适配性更好，能够有效避免未经过滤的空气从接缝处渗入气缸，造成缸内异常磨损。弯管段采用等径圆弧过渡结构，内壁光滑无突变台阶，气流经过时的沿程阻力损失更小，同时管壁厚度均匀，兼顾结构强度与轻量化需求，上部法兰面预留的传感器安装孔，可直接拧入进气温度或压力传感器，无需额外加装转接座，减少了管路接头数量，也降低了潜在的漏气风险。

　　从安装边界来看，两端法兰的安装面呈90度垂直布局，安装时可分别对接水平方向的空滤出气口与垂直方向的气缸进气口，法兰面的螺栓孔位采用对称设计，安装时无需区分旋转方向，降低了现场装配的对位难度。管路整体的外轮廓尺寸经过紧凑化设计，弯管的弯曲半径控制在管径的1.5倍，既保证了气流的顺畅通过，也尽可能缩小了管路占用的空间，能够适配舱内布局紧凑的通用动力设备、小型工程机械的发动机安装需求。

　　设计过程中，首先需要匹配对接部件的接口尺寸，确定两端法兰的安装孔距、通径大小，再根据舱内的空间避让需求确定弯管的转向角度与弯曲半径，同时要校核管壁的强度，确保在进气负压、发动机工作振动的共同作用下，管路不会出现变形、开裂问题。法兰面的平面度需要控制在合理公差范围内，保证安装后密封垫片能够均匀受压，避免局部密封失效。传感器安装位的位置选择在气流相对平稳的直管段区域，避免气流扰动影响传感器的检测精度，安装孔的螺纹规格采用通用标准规格，方便不同型号传感器的适配替换。

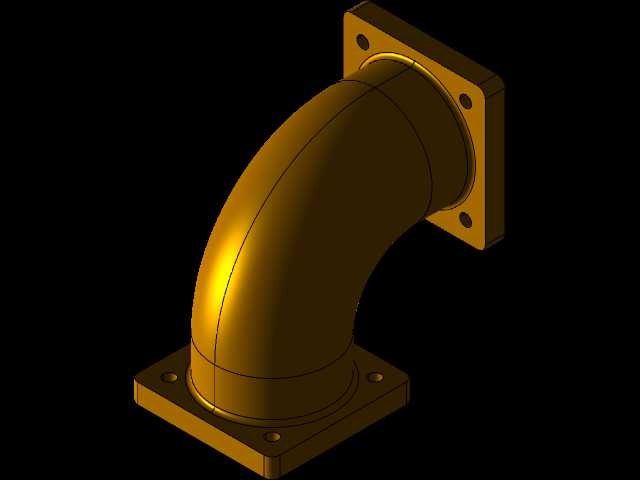

　　实际使用过程中，这类进气连接管路除了承担气流输送功能，还需要耐受发动机舱内的高温环境，同时具备一定的抗老化、抗振动性能，建模过程中对法兰与弯管的衔接处做了圆角过渡处理，避免应力集中导致的疲劳损坏，螺栓过孔的孔径预留了合理的安装间隙，能够抵消部分加工与装配误差，降低装配难度。
