双螺旋弯管式传感探测管路结构设计

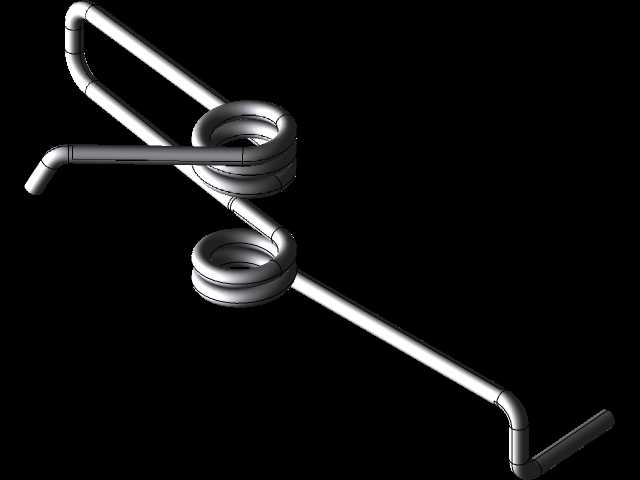

　　在工业传感探测、小型流体换热、温控采样的实际工程场景里，这类带双螺旋段的弯管结构，往往承担着介质导流、温度传感搭载、流道缓冲的复合作用，很多现场做设备改造的工程师都接触过类似结构，只是不同工况下的螺旋圈数、弯管角度、管径参数会根据实际安装空间做调整。从结构本身来看，两段同轴排布的螺旋管段是整个设计的核心，不同于直管段的直通式流道，螺旋结构可以在有限的直线安装距离内，拉长介质的流经路径，不管是搭载温度传感器做介质温度的精准采集，还是作为小型换热单元做流体的预冷预热，都能比同长度直管获得更充分的热交换或者传感接触时间，这也是很多温控类传感器采样端会采用螺旋管路设计的核心原因。

　　设计这类管路的时候，首先要考虑的是弯管处的曲率半径，不能一味追求紧凑把弯曲半径做太小，不然不管是金属管弯制还是后续的管路吹扫、介质流通，都会出现问题：弯曲半径过小的话，金属管弯制过程中很容易出现管壁减薄、内侧起皱的缺陷，长期带压运行会有泄漏风险，同时流道局部阻力会陡增，介质流经的时候压损过大，会直接影响前端采样泵或者后端检测单元的工作稳定性。图中这个结构的两处弯管转角都做了大圆弧过渡，没有出现直角弯折，就是为了降低局部流阻，避免介质中的杂质在转角处沉积堵塞，尤其是在做气体传感采样的时候，管路里如果有积尘或者积液，会直接导致传感数据漂移，大圆弧弯管的设计能大幅降低这类故障的概率。

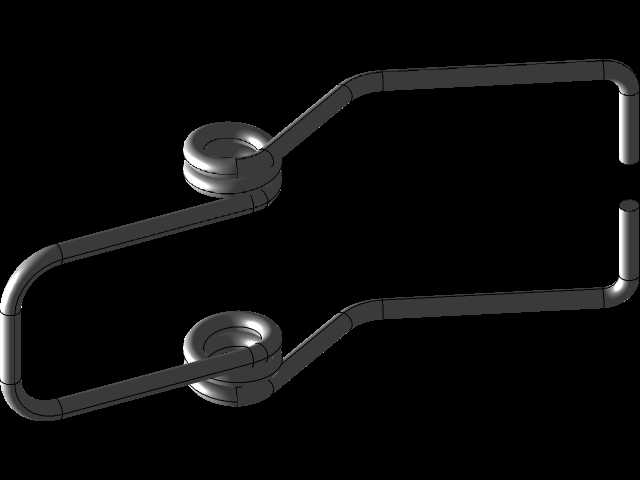

　　从安装边界来看，整个管路的进出端都做了直段延伸，两端的直段长度足够搭配标准卡套接头或者快插接头，不需要额外做转接件就能直接对接现场的采样管路，安装的时候不需要复杂的工装，只要保证两端接口的同轴度偏差在卡套接头允许的补偿范围内就能完成装配。两段螺旋段的排布是沿管路走向依次布置，螺旋的外径控制在合理范围内，不会因为螺旋结构导致整体安装占用空间过大，很多小型传感检测设备的内部安装空间非常紧凑，这种沿管路轴向排布的螺旋结构，不需要额外占用侧向的安装空间，就能实现延长流道的目的，比那种盘成平面涡卷状的管路更适合狭长的设备内部安装场景。

　　实际应用中，这类结构除了用在传感器采样管路，还可以用在小型设备的冷却回路上，比如小型伺服电机的冷却管路、便携式检测仪器的温控流道，都能看到类似的结构设计。做三维建模的时候，要特别注意螺旋段和两端直段、弯管段的衔接处要做顺滑过渡，不能出现台阶或者接缝，不然导入工程图做生产加工的时候，弯管设备的路径编程会出现断点，加工出来的管路会有折痕。另外管壁厚度的选取也要匹配工作压力，一般传感采样管路的工作压力不高，选用1mm左右壁厚的不锈钢管就能满足强度要求，同时还能保证弯制的时候有足够的塑性，不会出现开裂。

　　很多刚入行的结构工程师做这类管路设计的时候，容易犯的错误是只看三维造型的视觉效果，忽略弯管加工的工艺可行性，比如把螺旋的升角做的太陡，或者弯管的空间转角超出了弯管机的加工范围，最后设计出来的造型好看，但是车间根本没法加工，只能重新改结构。这个结构的空间转角都是在普通三轴弯管机的加工范围内，不需要特殊的五轴弯管设备就能加工，加工成本控制的比较好，适合批量用在量产的传感检测设备上。另外管路两端的弯折方向是根据常见设备的接口位置做的适配，安装的时候不需要再对管路做二次弯折，避免现场施工的时候破坏管路的表面质量，影响和接头之间的密封性能。

　　从流场特性来看，介质流经螺旋段的时候会产生一定的旋流，这种旋流可以让管内的介质混合更均匀，不管是温度传感还是成分采样，都能避免因为介质分层导致的检测数据不准，比如做烟气采样的时候，烟气里的不同组分如果在直管里分层流动，传感器检测到的数据就会和实际值有偏差，经过螺旋段的旋流混合之后，介质组分均匀，检测结果的重复性会好很多。这也是为什么很多高精度的气体传感器、液体分析传感器的前端采样管路，都会特意设计一段螺旋结构，不是为了造型好看，而是实实在在从检测精度、流场特性出发做的功能设计。
