手摇式带自锁结构手动绞车结构设计

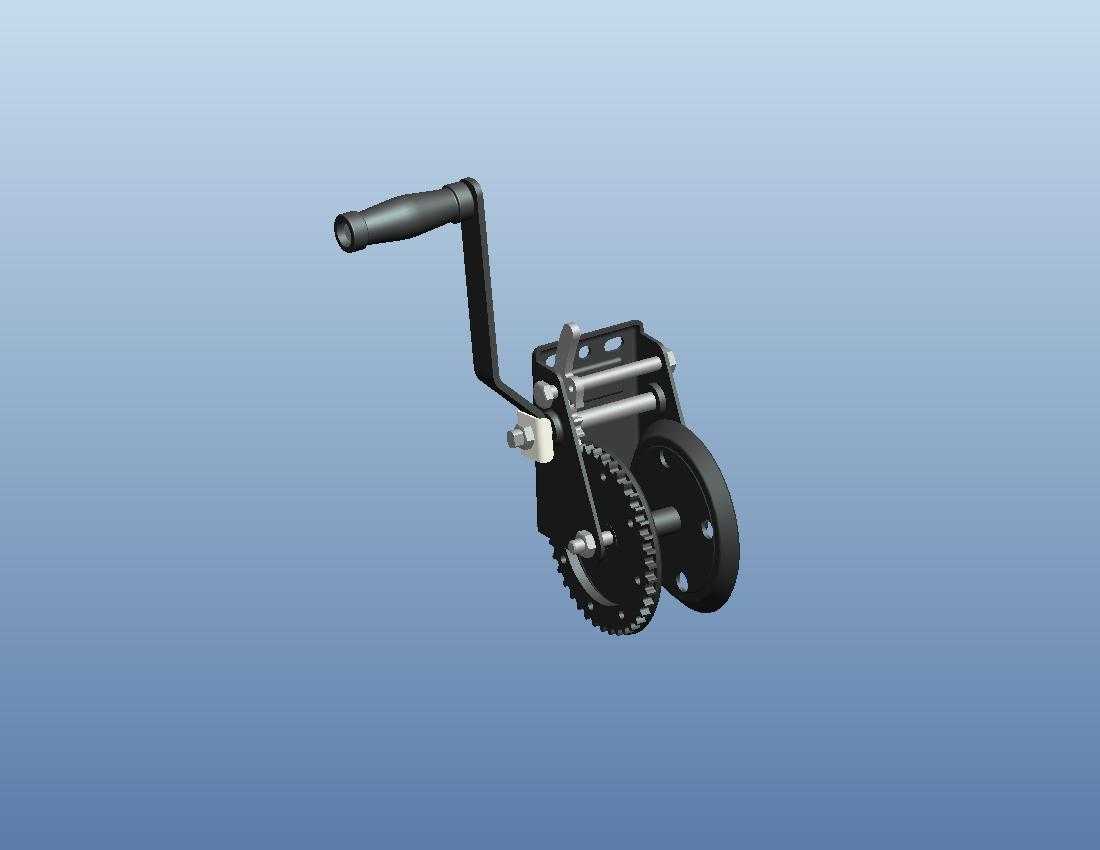

　　这款手动牵引绞车的三维结构，在轻型起重、短途牵引场景里的适配性非常强，日常户外作业、小型设备移位、轻型货物装卸的场景里，这类手动驱动的牵引装置不需要外接动力源，完全依靠人力输入就能完成负载牵引与固定，在无供电的野外作业、临时装卸点位、小型仓储周转场景里的使用频率很高。从结构设计逻辑来看，整体采用侧置摇臂输入的布局，摇臂做了防滑握把的包覆结构，握持操作时可以避免施力过程打滑，摇臂与输入轴的连接位置做了防脱限位，避免大角度摇转时摇臂脱出。传动部分采用直齿轮啮合的减速结构，大传动比的齿轮组设计可以把人手输入的小扭矩放大数倍，即便是单人操作也能牵引数百公斤级的负载，齿轮啮合位置预留了合理的侧隙，既不会因为加工公差导致卡滞，

　　也不会因为间隙过大造成回程空程量超标，影响牵引时的操作手感。卷筒部分与从动齿轮做了同轴固定设计，卷筒侧边设置了挡边结构，可以避免牵引钢丝绳在收卷过程中从卷筒侧边脱出，钢丝绳的固定孔位设置在卷筒侧壁，采用压块锁紧的固定方式，不需要额外的焊接工序，装配和后期更换钢丝绳都非常便捷。安装底座采用折弯钢板的焊接结构，底座上预留了四个长圆形安装孔，可以适配不同孔距的安装基面，不管是固定在设备机架、仓储墙面还是临时作业的平板上，都能通过长孔调整安装位置，降低对安装基面的加工精度要求。自锁结构集成在齿轮传动链路里，当摇臂停止输入时，棘轮棘爪结构会自动卡入啮合位置，锁死从动齿轮的反向转动，避免负载牵引到位后出现溜滑、回退的风险，

　　不需要操作人员额外施加锁止力，操作过程的安全性有足够的结构保障。从安装边界尺寸来看，整体结构的横向宽度控制在较小范围内，摇臂转动时的最大回转半径做了限位设计，安装时只需要预留摇臂回转的操作空间即可，不会占用过多的安装位置，底座的安装面做了平面度处理，固定后不会出现结构翘曲，保证齿轮传动的同轴度。在实际选型适配时，这类手动绞车可以根据牵引负载的大小匹配对应模数的齿轮，不需要改动整体安装尺寸就能完成负载等级的调整，结构的模块化程度较高，后期维护时只需要拆解侧边的端盖就能完成齿轮、棘爪等易损件的更换，不需要整体拆解设备。摇臂的握持位置做了人体工学的角度倾斜，长时间连续摇转操作时可以降低手腕的受力负荷，握把采用防滑的橡塑材质，

　　即便是手上沾有油污、水渍的作业环境下，也能保证足够的握持摩擦力。整体结构没有采用复杂的曲面设计，所有钣金件都可以通过常规的折弯、冲压工艺加工，齿轮采用标准模数的直齿圆柱齿轮，不需要定制特殊齿形的加工刀具，加工制造成本可控，适合小批量的生产加工。在结构细节上，所有转动轴的位置都预留了润滑脂加注的通道，日常维护时可以直接在外部加注润滑脂，不需要拆解结构就能完成传动部位的润滑保养，延长设备的整体使用寿命。棘爪的复位采用扭簧结构，每次摇臂输入转动时棘爪会自动滑过棘轮齿面，停止输入时扭簧会带动棘爪自动卡入棘轮齿槽，锁止动作没有额外的操作步骤，不会出现操作人员忘记锁止导致的安全隐患。卷筒的表面做了防滑的纹理处理，钢丝绳收卷时可以排列得更加整齐，避免钢丝绳乱绳、叠压导致的磨损，延长钢丝绳的使用寿命。
