双圈扭转式金属弹簧结构设计

项目分类:通用五金配件 发布时间:2022-05-03 ID:622387
  • 双圈扭转式金属弹簧结构设计

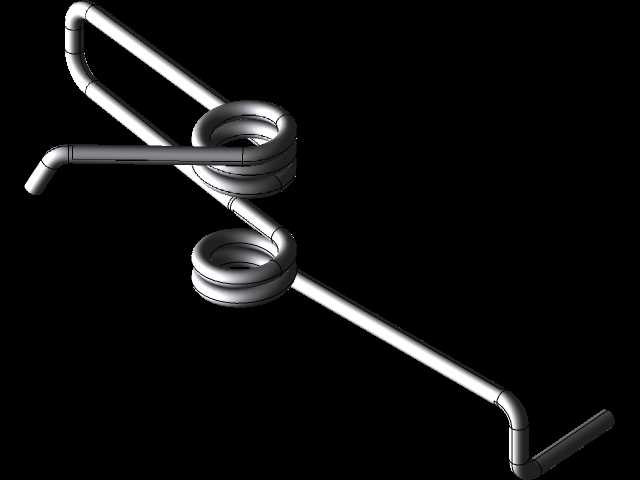

  这类双圈扭转弹簧的应用场景覆盖了相当多的工业细分领域,小到低压电气柜的门体复位结构、仪器仪表的触发回弹组件,大到小型农用机具的操作杆回位、自动化产线的定位挡片复位结构,都能见到同构型零件的身影。和常见的拉伸、压缩弹簧不同,扭转弹簧的核心受力方向是绕簧体中心轴的扭矩,所有的结构设计都围绕着扭矩输出、抗疲劳性能、安装适配性三个核心维度展开。从结构细节来看,该弹簧采用双圈同轴簧体设计,两个独立的螺旋圈通过中间的直段簧丝衔接,两端伸出的扭臂做了90度弯折处理,末端保留了平直的安装段,这种设计的优势在于可以在有限的安装空间内获得更长的有效圈数,在相同簧丝线径、相同外径的前提下,双圈结构能提供更平缓的扭矩刚度曲线,

  不会出现单圈扭转弹簧在大转角下扭矩陡增、簧丝应力超标的问题。做这类弹簧的结构设计时,首先要确认的是安装边界的尺寸约束:簧体的外径需要匹配安装位的沉孔或者定位柱尺寸,通常簧体内径要比定位销轴大出0.2-0.5mm的间隙,避免工作过程中簧体和销轴发生卡滞磨损;两端扭臂的长度、弯折角度需要严格匹配施力点和固定点的位置,确保弹簧安装到位后,初始预扭角度刚好落在设计要求的区间内,既不会因为预扭量太小导致复位虚位,也不会因为预扭量过大导致装配时簧丝应力接近屈服极限。簧丝的弯折位置做了圆弧过渡处理,没有出现直角弯折的应力集中点,这一点对弹簧的疲劳寿命影响极大——很多现场失效的扭转弹簧,断裂位置都出现在扭臂的弯折处,本质就是弯折半径太小,

  工作过程中该位置同时承受扭转应力和弯曲应力的叠加,循环载荷下很容易萌生疲劳裂纹。实际选型应用时,需要先核算工作转角范围内的扭矩需求:比如用于电气柜门复位的场景,需要保证门体开启到最大角度时,弹簧的扭矩能克服门体铰链的摩擦力,带动门体平稳复位,同时在门体关闭状态下,弹簧的残余扭矩不会对门锁结构造成额外的负载压力。设计建模过程中,螺旋圈的节距需要做细微的调整,自由状态下相邻簧圈之间保留0.1倍线径的间隙,避免弹簧受扭时相邻簧圈发生摩擦蹭碰,长期工作后出现簧丝磨损、刚度衰减的问题。两端扭臂的安装段没有做额外的挂钩或者环装结构,属于直臂式扭转弹簧,这种结构的适配性更强,可以通过压片、卡槽等多种方式固定,不需要在安装零件上加工复杂的挂钩槽,

  降低了配对零件的加工成本。另外,簧丝的表面没有做额外的涂层处理,呈现的是金属本色,这类弹簧通常采用弹簧钢冷拔丝制作,成型后经过淬火回火处理达到要求的硬度和弹性极限,表面做防锈氧化处理即可满足常规室内工况的使用需求,如果是用于潮湿或者有腐蚀介质的场景,才会额外做镀锌、喷塑等表面处理。在装配层面,这类弹簧的安装不需要复杂的工装,只需要将簧体套在定位销轴上,把两端扭臂分别卡入固定端和活动端的卡槽内,转动活动件到初始位置即可完成装配,维护更换时也不需要拆解周边的复杂结构,拆装效率很高。从受力特性来看,双圈结构的扭转弹簧在工作时,两个螺旋圈的受力方向一致,簧丝截面上的应力分布更均匀,相比单圈结构能承受更大的极限转角,在相同扭矩输出要求下,可以选用更细的簧丝,降低整个结构的重量和材料成本。建模过程中需要特别注意螺旋扫描的路径精度,扭臂和螺旋圈的衔接位置要做曲率连续的过渡,不能出现建模的棱角或者断差,否则后续做有限元应力分析时,会在这些建模缺陷位置出现虚假的应力集中点,导致仿真结果和实际受力情况出现偏差。实际生产中,这类弹簧的成型通常通过数控弹簧机一次绕制成型,不需要后续的二次弯折加工,建模时的尺寸精度直接决定了后续加工程序的准确性,尤其是扭臂的弯折角度、两个螺旋圈的同轴度、扭臂末端的相对位置尺寸,都是生产过程中需要重点管控的形位公差,一旦这些尺寸出现超差,装配时就会出现扭臂卡滞、弹簧工作时蹭碰周边零件的问题。
