法兰连接浮动式手动球阀结构设计

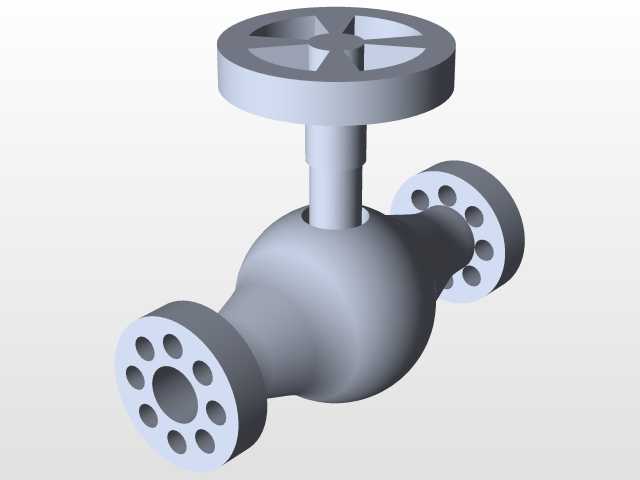

　　这款浮动球阀的三维结构设计，完全围绕工业管路系统的实际截断需求展开，建模过程中优先考虑了现场安装、操作、维护的全流程工程细节，没有做多余的装饰性结构，所有几何特征都服务于功能实现。从应用场景来看，这类浮动球阀主要适配中低压工况下的洁净流体管路，常见于给排水系统、中小型化工原料输送支路、暖通空调循环水回路、普通工业设备的冷却水进出口，相比固定球球阀，它的结构更紧凑，零件数量少，装配维护成本更低，适合DN50到DN150口径区间的管路使用，在民用工业配套、小型生产装置里的应用占比很高。

　　从功能特性上看，浮动球阀的核心密封逻辑是依靠介质压力推动球体向出口侧阀座贴合实现密封，所以建模时特意控制了球体与阀座的配合间隙，既保证低压下的初始密封比压，又避免过盈量太大导致操作扭矩过高。顶部的手轮采用轮辐式结构，不是实心圆盘，一方面是减轻操作时的整体重量，另一方面轮辐之间的空隙可以方便操作人员穿入加力杆，在管路压力偏高、阀座摩擦力大的时候增大力矩，手轮边缘做了小圆弧倒角，避免操作时划伤手部，手轮与阀杆的连接采用方榫结构，没有额外的紧固件，装配时直接压入后用顶部的锁紧螺母限位，现场如果手轮损坏可以直接拆卸更换，不需要拆解整个阀门的上部结构。

　　设计思路上，两端的连接法兰完全遵循通用管路法兰的连接尺寸规范，法兰上的螺栓孔做了均匀分布，建模时特意核对了螺栓孔的中心圆直径、孔的数量与孔径，保证和同压力等级的标准法兰可以直接配对安装，不需要额外加工过渡连接件。法兰密封面采用突面结构，适配常用的非金属垫片，安装时不需要加工特殊的密封槽，普通的橡胶石棉垫、四氟垫都可以实现有效密封，降低现场安装的配件要求。阀体采用整体铸造流线型流道，没有直角转弯结构，介质流过时的流阻比截止阀低60%以上，全开状态下的流道几乎和管路内径一致，不会出现明显的节流效应，也不容易在阀腔内积存介质杂质，减少长期使用后的结垢、卡涩风险。

　　关于安装边界的尺寸控制，建模时严格约束了阀门的结构长度，也就是两端法兰密封面之间的距离，完全匹配同口径闸阀、截止阀的标准安装长度，现场如果需要替换同管路的其他截断阀，不需要改动原有管路的焊接位置和支撑结构，直接拆除旧阀后就可以安装这款球阀，大幅降低现场改造的工作量。阀杆的伸出高度做了合理控制，既保证手轮操作时不会和法兰螺栓、外部保温层发生干涉，又不会因为伸出太长导致阀杆受外力碰撞变形，阀杆的密封填料腔预留了足够的填料装填空间，现场如果出现阀杆处渗漏，可以在不拆解阀门、不排空管路介质的情况下直接压紧填料压盖或者补充填料，实现在线维护。

　　结构细节上，球体采用上下对称的浮动设计，没有固定的转轴支撑，介质从入口端进入后，压力会把球体微微推向出口侧的阀座，压力越高密封贴合越紧密，不会出现中高压下的密封泄漏问题，同时这种结构对球体的加工圆度要求比固定球低，加工成本更容易控制。阀座采用嵌入式安装结构，直接卡在阀体的内置槽内，不需要额外的压盖固定，更换阀座时只需要把两端法兰拆开，取出球体后就可以直接抠出旧阀座更换新件，维护时不需要复杂的专用工具。阀体的中腔没有多余的积液槽，介质流过时不会在阀腔内残留，对于输送洁净水、低粘度油品的工况，不会出现介质变质、杂质沉积的问题，也减少了阀门开关时的卡涩概率。

　　另外在建模过程中，特意考虑了阀门的安装方向适应性，这款浮动球阀没有强制的介质流向要求，水平安装、垂直安装都可以正常使用，手轮的方向可以在安装时根据现场操作空间调整，松开阀杆顶部的锁紧螺母就可以转到手轮的角度，再锁紧螺母即可，不需要改变阀体的安装位置，适配不同车间、管廊的狭窄操作空间。阀体的壁厚按照中低压工况的强度要求做了均匀化处理，没有局部过厚或者过薄的区域，铸造时不容易出现缩孔、砂眼等缺陷，后续机加工的余量也控制在合理范围，减少生产时的材料浪费和加工工时。
