手动法兰式截止阀内部剖切结构展示

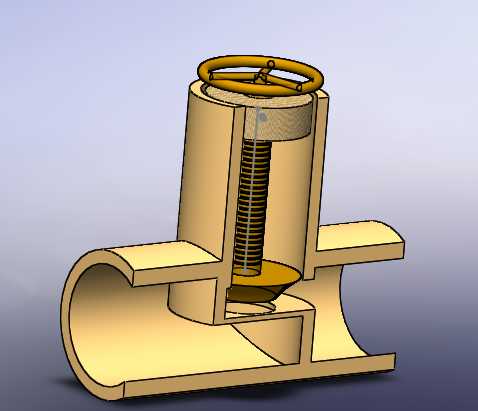

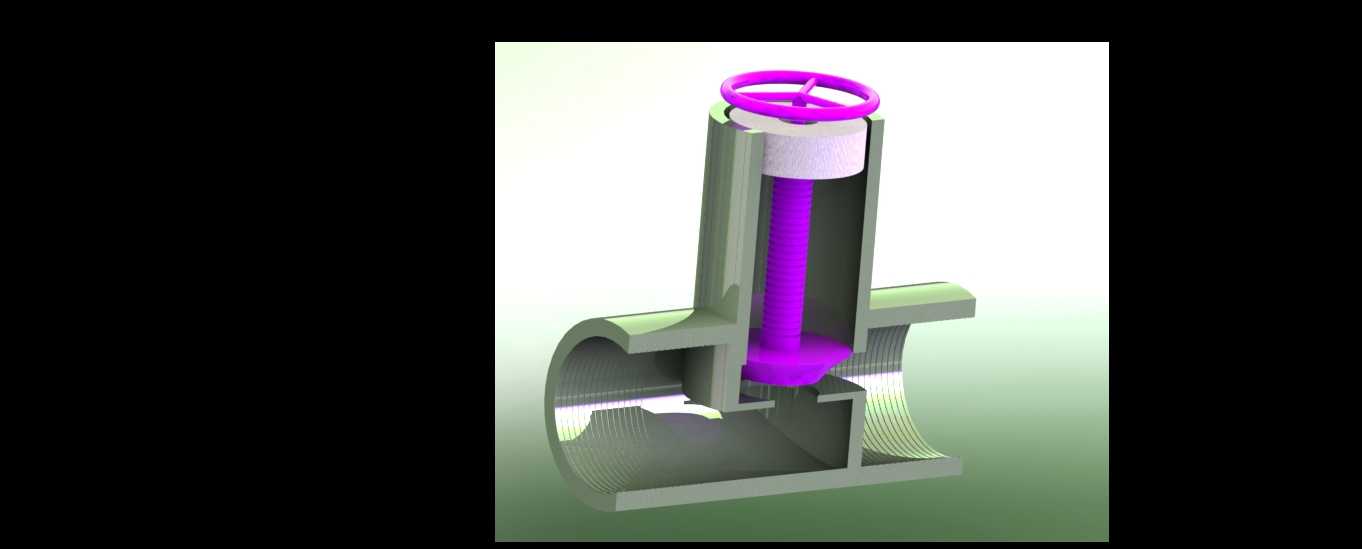

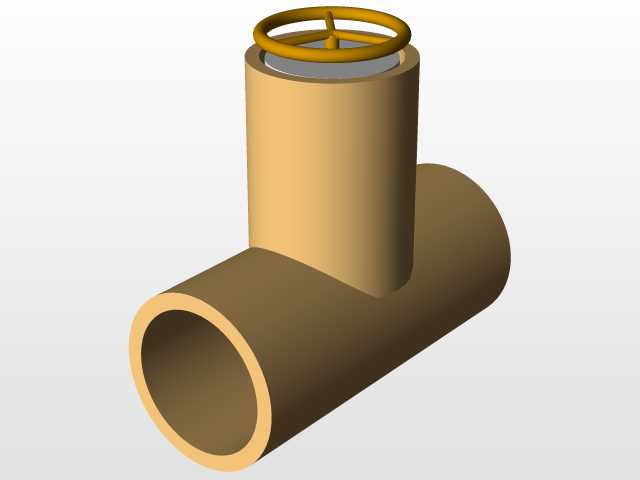

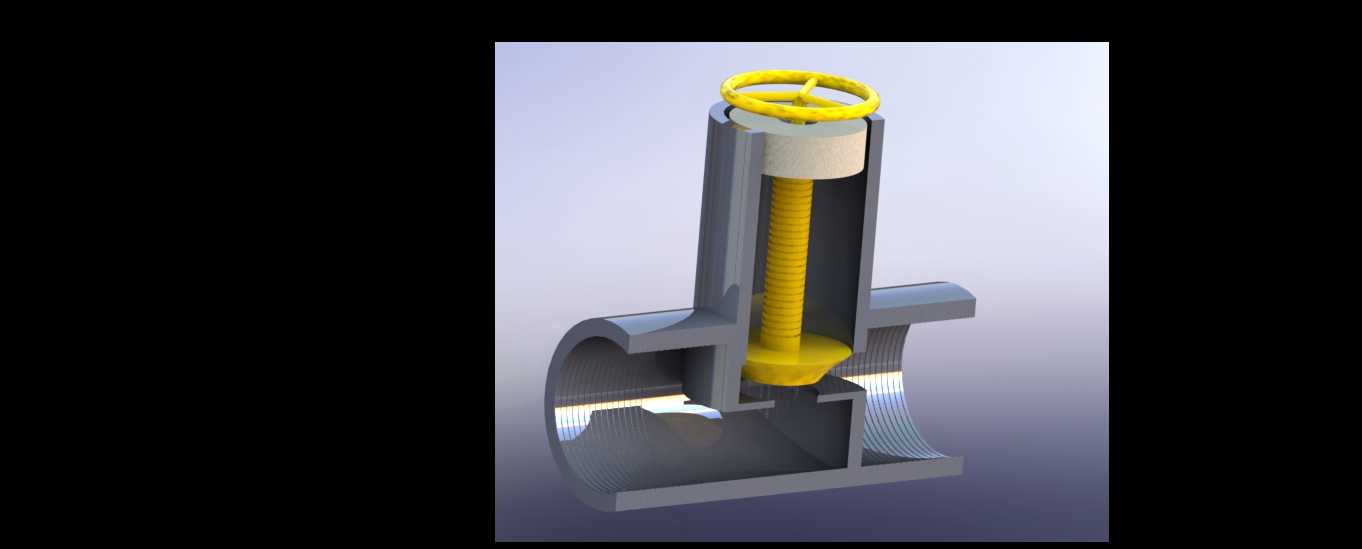

　　本次呈现的是手动截止阀的全剖三维结构，这类阀门在工业管路系统里承担着介质截断的核心作用，和球阀、闸阀的通断逻辑不同，截止阀依靠阀瓣沿阀座轴线方向的升降实现密封，调节精度更高，密封面受介质冲刷磨损的影响更小，适合用在需要频繁启闭、对截断密封性要求较高的工况场景，常见于化工给排水、热力管网、油气输送支管、制药洁净管路等系统中，不适合做长期节流使用，避免高速介质长期冲蚀密封面导致内漏。从结构设计逻辑来看，这个模型采用了最经典的直通式铸造阀体结构，介质从阀体一侧水平进入，绕过阀瓣下方的流道后从另一侧水平流出，流道呈S形走向，相比直流式截止阀流阻稍大，但结构刚度更好，铸造工艺性更强，适合中低压常规工况使用。阀体两端为法兰连接边界，

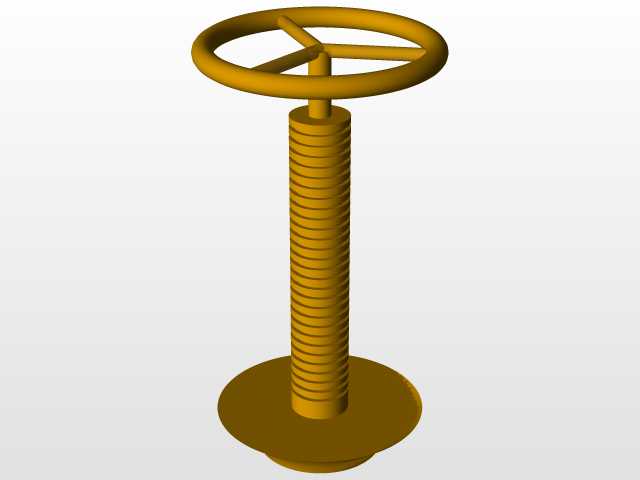

　　建模时预留了标准法兰的密封面凸台与螺栓孔位，安装时可直接匹配同压力等级的管路法兰，密封面处需根据介质特性选配金属缠绕垫或橡胶垫片，安装时要注意介质流向与阀体上标注的箭头一致，低进高出的流向设计能保证阀门关闭时填料函不承受介质压力，延长填料使用寿命，同时开启时更省力。上部的操作部件为轮辐式手轮，通过方榫结构与阀杆顶端连接，手轮下方设置了阀杆螺母，转动手轮时阀杆螺母带动梯形螺纹的阀杆做上下直线运动，梯形螺纹的选型兼顾了传动效率与自锁性能，避免介质压力推动阀瓣自动开启。阀杆中部穿过阀盖的填料函区域，建模时还原了填料压盖、填料垫的分层结构，填料通常采用柔性石墨或聚四氟乙烯材质，通过拧紧压盖螺栓挤压填料实现阀杆处的动密封，

　　防止介质沿阀杆间隙外漏。阀瓣与阀杆采用活动连接结构，关闭时阀瓣可微量调整角度贴合阀座密封面，补偿加工与装配带来的角度误差，保证密封面完全贴合，这种连接结构也能避免阀杆转动时带动阀瓣旋转磨损密封面。阀盖与阀体采用法兰螺栓连接，中间设置密封垫片，中法兰的螺栓排布均匀，保证压紧力均匀分布，避免垫片压偏导致外漏。从安装边界尺寸来看，这类直通式截止阀的结构长度遵循管路阀门标准，手轮顶端到阀体底部的高度满足操作空间要求，安装时手轮上方需预留不小于200mm的操作空间，方便人员转动手轮启闭阀门，两侧法兰连接时要保证管路同轴度，避免额外的安装应力作用在阀体上导致阀体变形，影响密封性能。在实际选型应用中，

　　这类手动截止阀通常用在DN15到DN200的管路上，适用压力范围覆盖1.0MPa到4.0MPa的常规工况，根据过流介质的不同，阀体可选用铸铁、铸钢、不锈钢等不同材质，密封面可堆焊硬质合金提升耐磨性能，模型完整还原了内部所有装配关系，包括阀杆的螺纹行程、阀瓣的升降行程、填料函的压缩空间，可直接用于结构教学、装配模拟、管路系统集成演示，也可作为同类型阀门改型设计的基础模型，调整通径、压力等级、连接方式时可在现有结构基础上快速迭代，减少重复建模的工作量。建模时所有配合面都预留了合理的装配间隙，阀杆与填料函的间隙、阀瓣与阀座的密封面贴合量、手轮与阀杆的配合公差都符合机械设计手册的推荐值，没有出现干涉问题，剖切展示的形式能让使用者清晰看到内部介质的流道走向、各个零件的装配位置与运动关系，比外观模型更具工程参考价值。
