法兰连接浮动式球阀结构设计方案

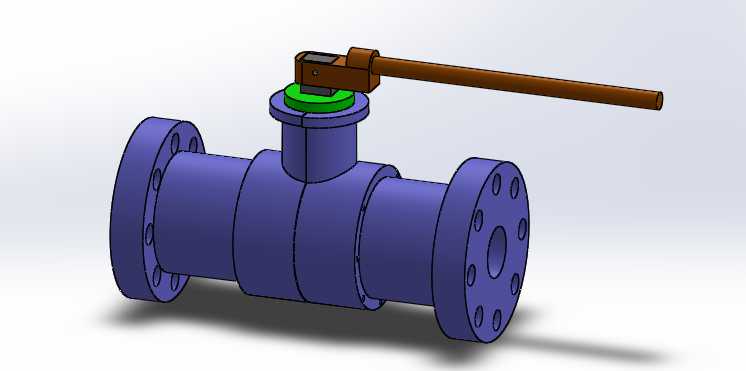

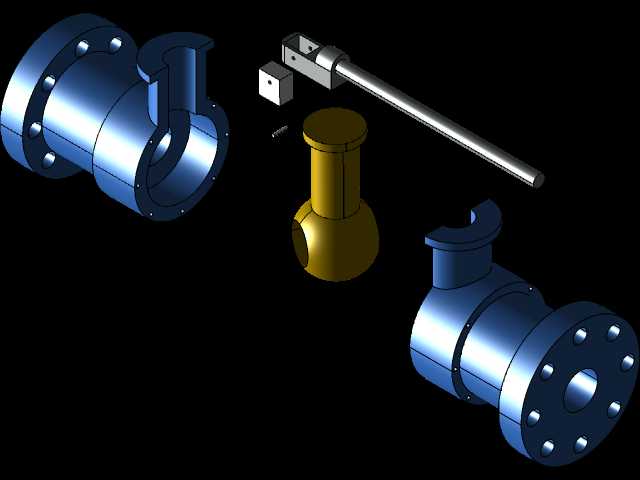

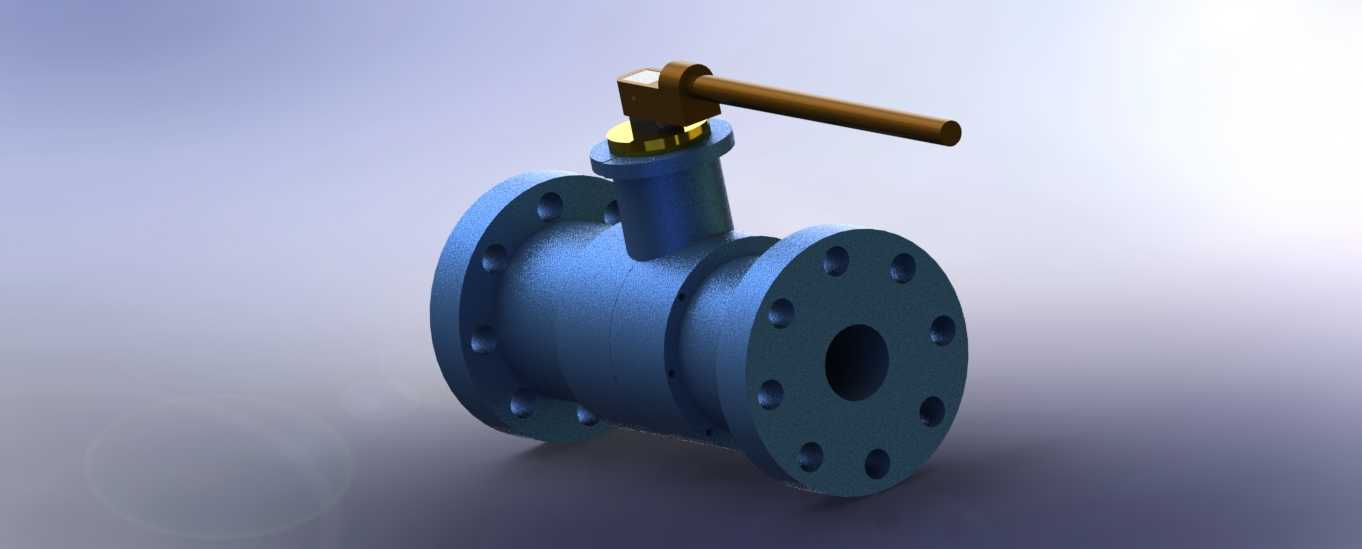

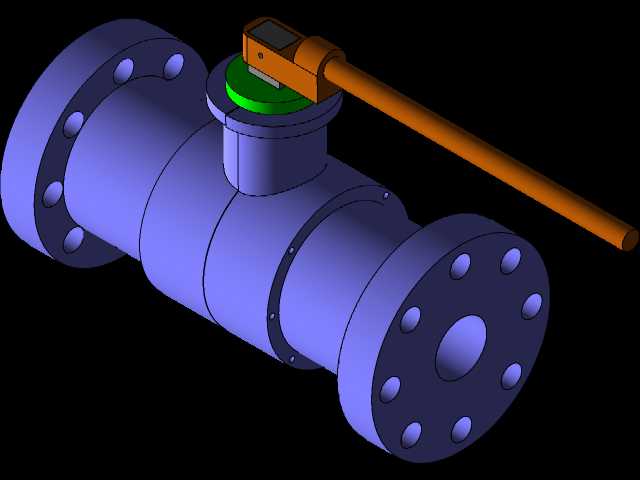

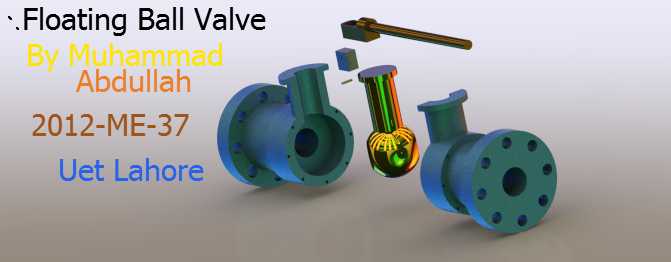

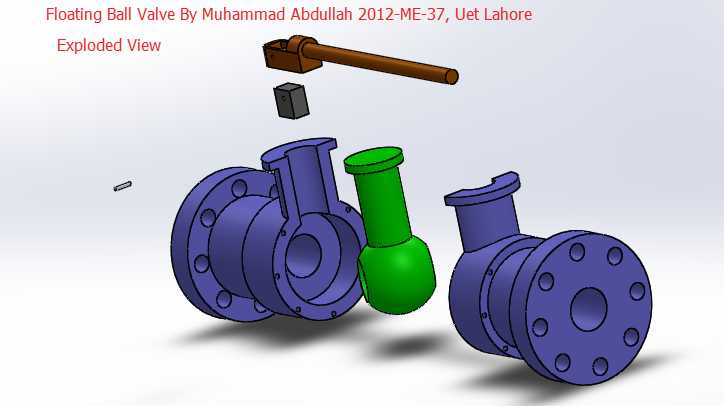

　　在民用给排水、化工流体输送、暖通空调管路、油气输送支线等场景中，浮动球阀是应用占比极高的截断类控制部件，这类阀门依靠球体的浮动位移实现密封，相比固定球阀结构更紧凑，适配中低压工况下的快速通断操作，日常运维拆装难度低，在中小口径管路系统中选型优先级很高。这款浮动球阀采用双侧法兰连接结构，两端法兰均为凸面带颈法兰形式，法兰盘上均匀分布螺栓通孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固配合密封垫片完成管路对接，安装边界可适配常规PN16压力等级的管路法兰标准，法兰端面的密封面粗糙度满足金属缠绕垫或橡胶垫片的密封要求，无需额外加工适配面即可完成装配。从结构拆分来看，整个阀门分为左右阀体、浮动球体、阀杆、操作手柄、密封座、

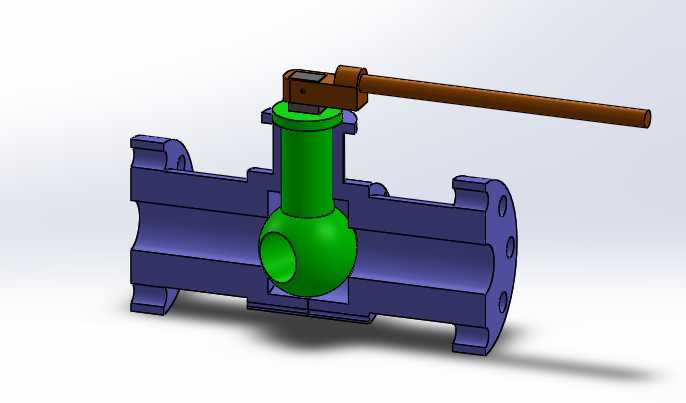

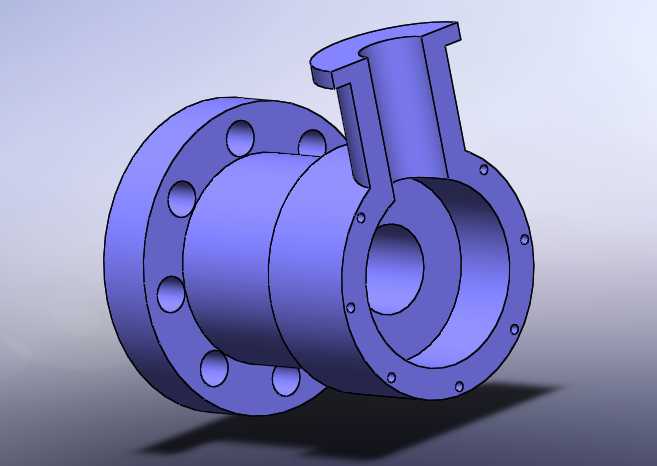

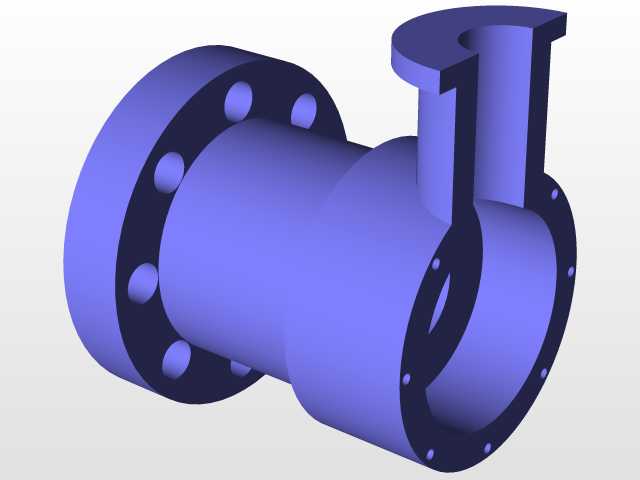

　　压盖几个核心部分，左右阀体采用对夹式装配结构，通过周向螺栓将两部分阀体锁紧，中间夹持球体与密封座组件，这种分体式结构在检修时可直接拆开阀体更换密封件或球体，无需将整个阀门从管路上完全切割拆除，大幅降低后期运维的工作量。球体采用空心通径结构，流道与管路通径保持一致，全开状态下流道无明显缩径，流体通过时的阻力损失极小，不会在阀腔内部形成明显的介质滞留区，适配水、油品、低压气体等多种洁净流体的输送控制，球体表面做了高精度抛光处理，与两侧的软密封座紧密贴合，当阀门处于关闭状态时，介质压力会将球体推向出口侧的密封座，进一步压紧密封面实现零泄漏截断，这也是浮动球阀的核心密封原理，相比刚性支撑的固定球阀，

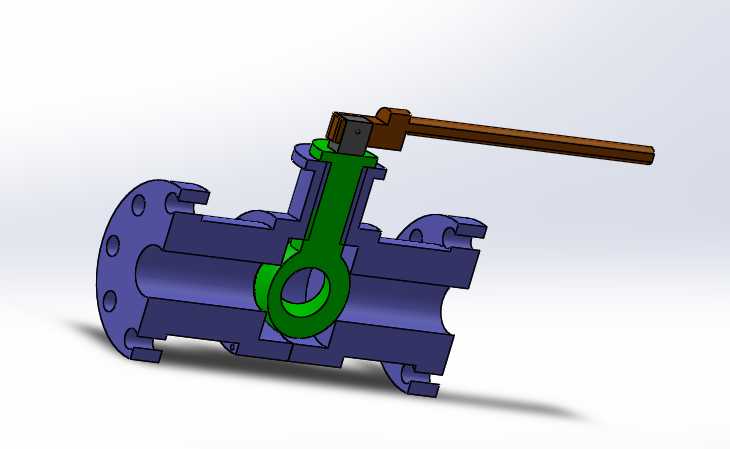

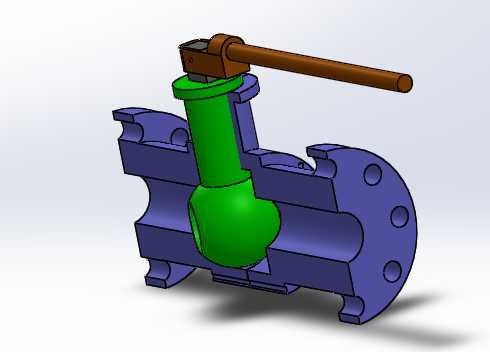

　　这种浮动自紧密封在中低压工况下的密封可靠性更有优势。阀杆采用下装式结构，从阀体内部向上穿出，阀杆与球体的连接部位采用扁方榫槽配合，转动手柄时可直接带动球体旋转90度完成全开或全关动作，阀杆部位设置了多层填料密封结构，通过上部的压盖压紧填料，避免介质从阀杆与阀体的配合间隙处泄漏，同时阀杆设置了防飞出结构，即使在阀腔内部异常升压的情况下，阀杆也不会被内部压力顶出阀体，保障操作过程的安全性。操作手柄采用扁钢弯折成型，手柄长度经过力矩匹配，操作人员无需借助额外加力杆，仅靠手部力量即可完成阀门的开关操作，手柄上设置了开关位置标识，可直观判断阀门当前的通断状态，避免误操作。在设计过程中，阀体的壁厚经过强度校核，

　　可承受额定压力下的介质冲击与温度形变，阀体内部的流道做了圆弧过渡处理，减少流体对阀体内壁的冲蚀，延长阀门的整体使用寿命；密封座采用带弹性补偿的结构，在密封件出现轻微磨损时，可依靠介质压力与弹性形变自动补偿磨损量，延长密封件的更换周期。安装时需要注意，阀门的安装位置要预留足够的操作空间，保证手柄可以完成90度旋转无遮挡，法兰对接时要保证两侧管路同轴度偏差在允许范围内，避免强行紧固螺栓造成阀体应力变形，影响密封效果与开关灵活性。日常使用过程中，浮动球阀不宜长期处于半开状态节流，否则高速流动的介质会持续冲蚀球体与密封座的配合面，造成密封面磨损出现内漏，正常工况下应保持全开或全关状态，需要调节流量的工况则不建议选用这类浮动截断球阀。从建模细节来看，各个部件的配合公差都做了合理预留，比如阀体与密封座的配合间隙、阀杆与阀体的转动间隙、法兰螺栓孔的位置度都符合常规机械加工的精度要求，可直接用于指导生产加工，也可作为管路系统装配仿真的标准件模型使用，在做管路三维布局时可直接调用，匹配不同通径的法兰管路完成整体装配校验，提前排查安装干涉、操作空间不足等设计问题。
