双轮张紧式传感检测装置结构设计

　　这套双轮张紧式传感检测结构，主要面向连续生产线的物料走带、线材输送场景做位置与张力反馈，在软包装印刷、线束加工、薄膜分切这类需要稳定走料的工位上，这类部件直接决定了产线的走料精度与断料故障概率。从结构组成来看，上部两个平行布置的导向轮采用深沟球轴承内嵌设计，轮面做了圆弧过渡处理，避免走料过程中对线材、薄膜边缘造成刮擦损伤，两轮的中心距经过反复校核，保证物料通过时的包角稳定在120度到150度区间，既不会因为包角过小导致检测信号波动，也不会因为包角过大增加走料阻力造成物料拉伸变形。下部的橙色柱体是传感单元的安装导杆，导杆表面做了粗糙度Ra1.6的精加工处理，和上部支架的安装孔采用H7/g6的间隙配合，

　　保证传感单元在受力时可以沿轴向顺畅滑动，不会出现卡滞导致的信号延迟。支架部分采用一体式折弯成型结构，安装底座预留了两个长条形安装孔，适配现场不同的安装孔位偏差，安装时可以根据产线的走料高度做上下15mm范围内的调整，不需要额外加工过渡连接板，降低现场安装的改造成本。设计过程中优先考虑了部件的互换性，导向轮、轴承、传感导杆都采用行业通用的标准件规格，后期维护时不需要单独定制配件，直接采购标准件即可完成更换。从安装边界来看，整个结构的总宽度控制在120mm以内，总高度在伸出量最大时不超过180mm，不会占用过多的产线安装空间，适合在现有老旧产线的升级改造中加装，不需要对原有设备的机架做大规模切割改动。功能层面，

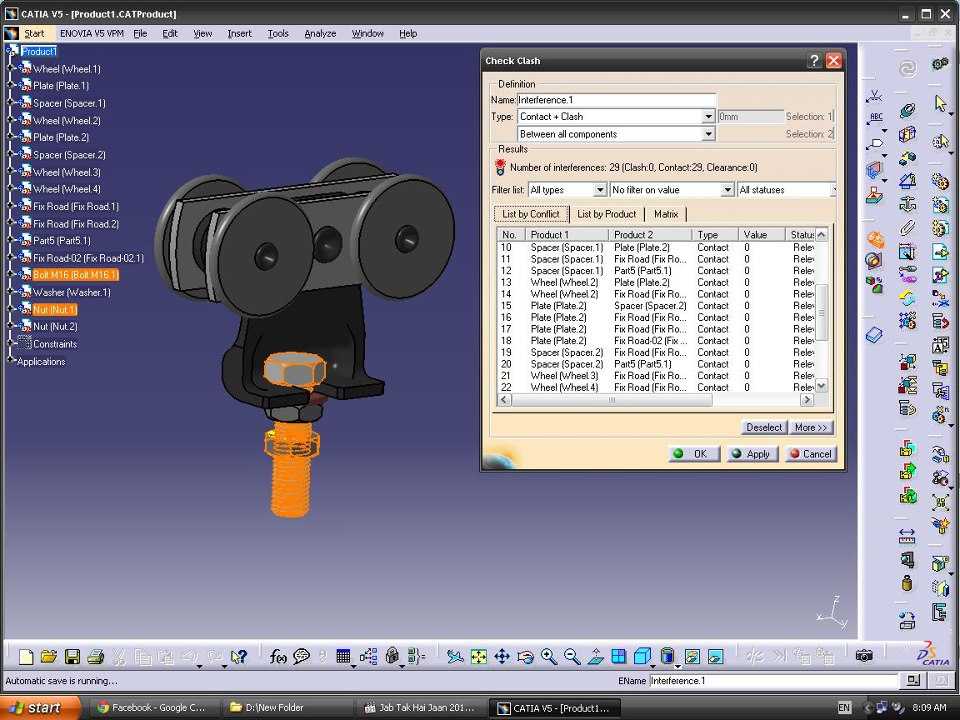

　　这套结构可以同时实现两个维度的检测：一是通过导杆的轴向位移反馈物料的实时张力，当张力超过设定阈值时导杆触发内部传感元件输出停机信号，避免断料；二是通过两轮之间的物料位置偏移，检测走料过程中的跑偏量，配合纠偏机构实现实时走料校正。建模过程中对所有运动部件都做了干涉检查，确认导向轮转动时和支架之间预留了0.5mm的安全间隙，导杆滑动全程不会和支架内壁发生剐蹭，所有连接螺栓的头部都做了沉头处理，不会突出零件表面刮擦经过的物料。轮体部分采用POM材质加工，兼顾耐磨性和自润滑性，长期和物料接触不会产生金属碎屑污染物料，尤其适合食品包装、医药薄膜这类对洁净度有要求的生产场景。支架表面采用喷塑处理，防锈能力优于普通喷漆工艺，在有少量切削液、

　　水汽的车间环境下也能长期使用不出现锈蚀脱落。安装时需要注意导杆的轴向要和物料走料方向保持垂直，偏差角度不能超过2度，否则会导致张力检测的数值出现线性偏差，影响检测精度。导向轮的安装要保证两轮的平行度误差在0.1mm以内，避免物料走料过程中出现往一侧跑偏的问题。这套结构没有采用复杂的传动组件，整体零件数量控制在22个以内，装配流程简单，一线维护人员经过简单培训即可完成拆装更换，不需要专用的工装夹具。
