乘用车带制动机构轮毂轮胎总成结构设计

项目分类:汽车 发布时间:2022-05-03 ID:622469
  • 乘用车带制动机构轮毂轮胎总成结构设计

  在乘用车底盘行走系统的开发环节,车轮总成是直接关联行驶安全、操控表现与NVH性能的核心部件,这套带完整制动机构的轮毂轮胎三维结构,完整还原了量产乘用车型车轮端的全部装配关系,可直接用于底盘总布置校核、制动系统匹配验证以及整车运动干涉检查工作。日常道路行驶过程中,车轮总成需要同时承担整车垂直载荷传递、驱动扭矩输出、制动力矩施加以及转向动作执行的多重功能,不同使用场景下的载荷工况差异极大:高速巡航时需要保证轮胎滚动的均匀性,避免径向跳动引发的车身共振;紧急制动时要配合制动卡钳夹紧刹车盘,在极短时间内将车轮动能转化为热能耗散;经过颠簸路面时还要配合悬架系统吸收路面冲击,避免硬冲击传递到车身影响乘坐舒适性。从结构设计逻辑来看,

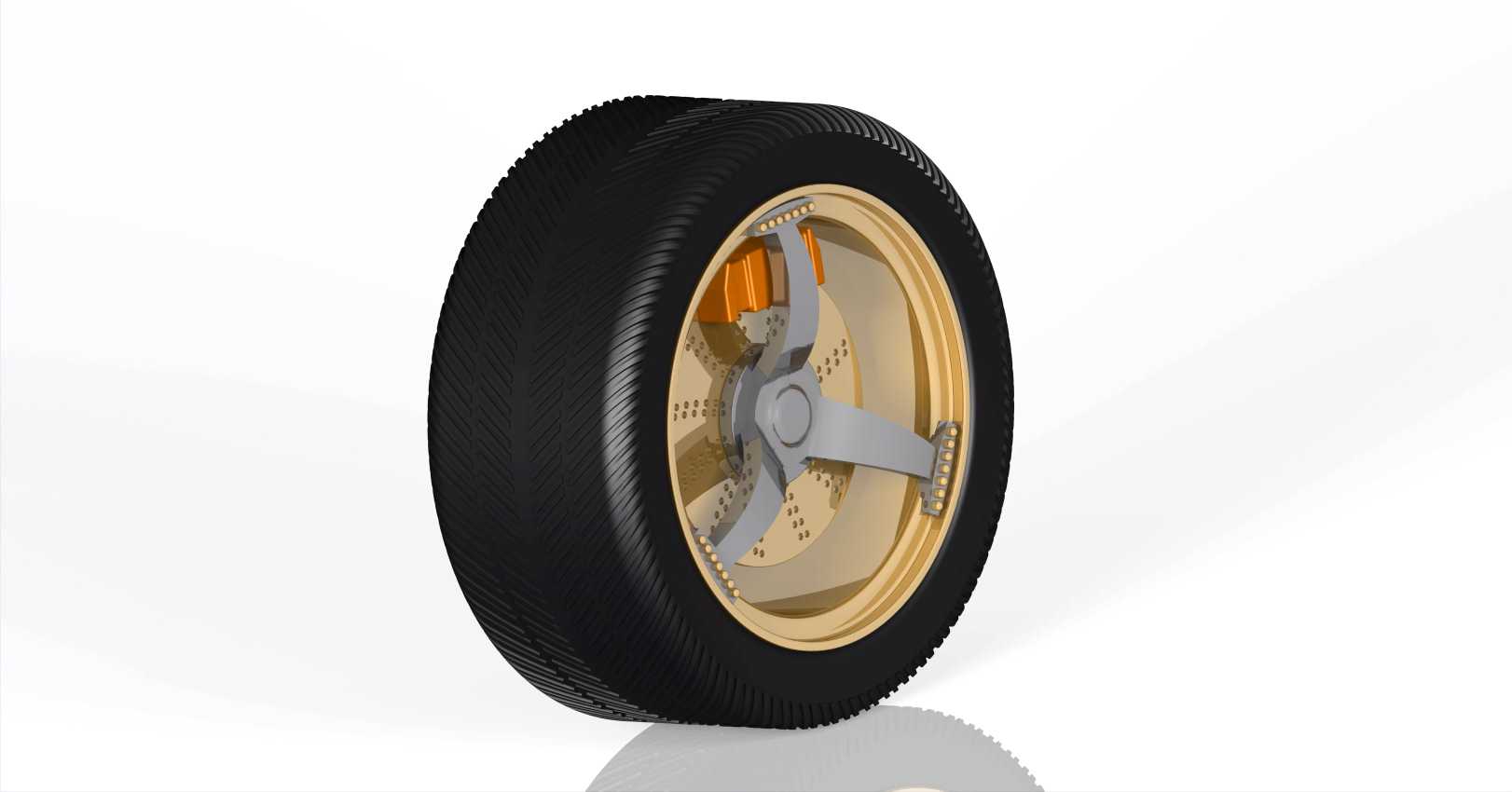

  这套总成采用了民用乘用车常见的真空胎搭配多辐式铝合金轮毂的方案,轮胎部分的胎面花纹做了等比例还原,胎侧的曲率、胎唇与轮毂轮辋的配合尺寸都严格按照量产件的公差要求设定,轮辋的直径、宽度以及偏距参数都预留了和轮毂轴承、转向节对接的安装接口,安装面的螺栓孔分布圆直径、中心定位孔尺寸都符合常规乘用车的装配标准,在做总布置校核时可以直接匹配对应车型的转向节模型,不需要额外调整安装边界。轮毂内部集成的浮动式制动卡钳与通风刹车盘结构,还原了真实的装配位置关系:刹车盘通过螺栓固定在轮毂轴承的旋转端,随车轮同步转动,制动卡钳固定在转向节的支架上,卡钳内侧的活塞、摩擦片与刹车盘工作面的间隙都按照实际装车的0.1-0.3mm范围设定,

  做制动动作仿真时可以直接调用这个间隙参数模拟摩擦片贴合过程,不需要重新调整部件相对位置。轮毂的辐条造型采用了三辐式的轻量化设计,辐条背面预留了制动系统的散热通道,车辆行驶时轮辋带动的气流可以顺着辐条间隙直接吹到刹车盘表面,带走制动过程产生的热量,避免长时间制动出现热衰减;同时辐条的截面厚度做了等强度优化,在满足弯曲疲劳、径向冲击强度要求的前提下,尽可能削减了非受力区域的材料厚度,降低簧下质量,提升悬架的响应速度。轮胎部分的建模还原了胎体的多层结构逻辑,胎面的橡胶层、带束层以及胎圈的钢丝圈结构都做了分层示意,在做轮胎接地压力仿真、侧偏特性分析时,可以直接基于这个模型赋予不同部位对应的材料属性,不需要重新拆分胎体结构;

  胎面的花纹块排布采用了不对称设计,内侧花纹块侧重排水性能,外侧花纹块侧重弯道支撑刚性,兼顾湿滑路面的抓地力与高速过弯时的侧向支撑能力。在实际的整车开发流程中,这类车轮总成模型的精度直接影响底盘调校的效率,很多新手建模时容易忽略轮辋与制动卡钳的安全间隙,导致实车装配后车轮转向到最大角度时,轮胎内壁或者轮辋辐条与卡钳发生干涉,这套模型在卡钳与轮辋之间预留了不小于10mm的安全间隙,同时轮胎与翼子板内衬、悬架下摆臂之间的跳动间隙也按照满载工况下的最大跳动量做了预留,在做悬架跳动仿真、转向干涉检查时可以直接作为参考基准。另外这套模型的安装边界完全符合常规前置前驱家用车型的车轮端接口标准,中心孔直径、螺栓孔数量与节圆直径都和市面主流A级车的参数匹配,不管是做新车型的底盘方案论证,还是做制动系统的改装匹配验证,都可以直接调用这个模型作为基础结构,只需要调整辐条造型、轮胎扁平比或者刹车盘尺寸就能适配不同的车型定位,不需要从零开始搭建车轮端的基础结构,能大幅缩短结构设计阶段的建模周期。
