食品加工带操作平台反应装置结构设计

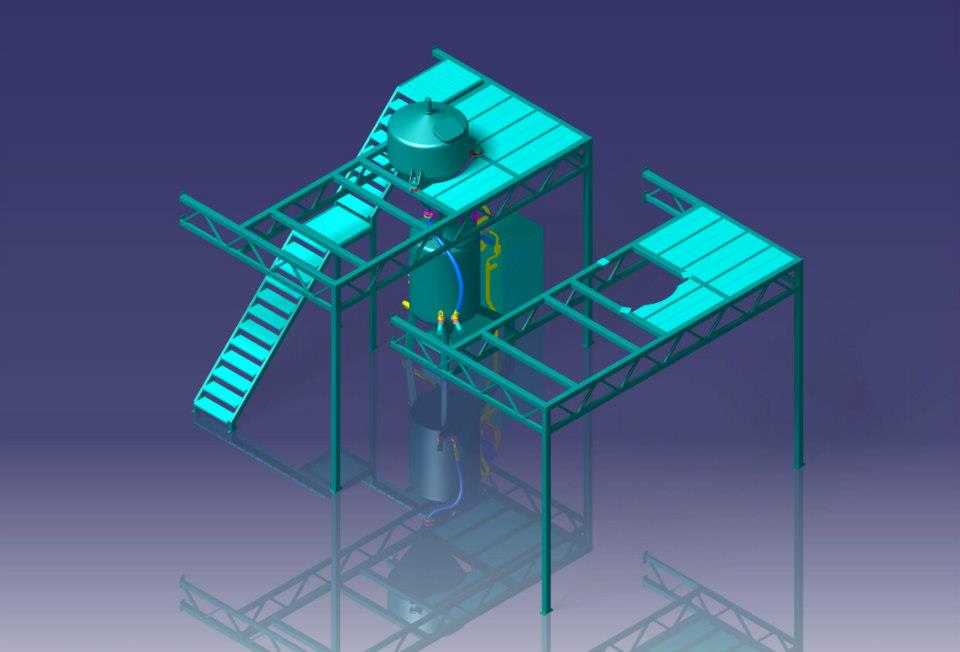

　　这套结构设计针对食品加工场景的原料预处理工段做了定向适配，核心是架高式罐体承载钢架搭配双侧操作平台的组合布局，区别于常规落地式反应设备，架高设计直接在罐体下方预留了足够的物料输送、管路排布与检修空间，不需要额外开挖地坑做基础适配，对于中小型食品生产车间的层高适配性更强。从结构受力逻辑来看，钢架主体采用矩形型钢做立柱与主横梁，主横梁的排布完全贴合罐体的支撑耳座位置，每根立柱的底部都做了加宽的接地板设计，安装时可以直接通过膨胀螺栓与车间水泥地面固定，不需要额外做预埋构件，大幅降低现场安装的施工周期。操作平台的铺板采用防滑花纹钢板拼接，平台边缘设置了1.2米高的防护栏杆，栏杆下方带有100mm高的挡脚板，

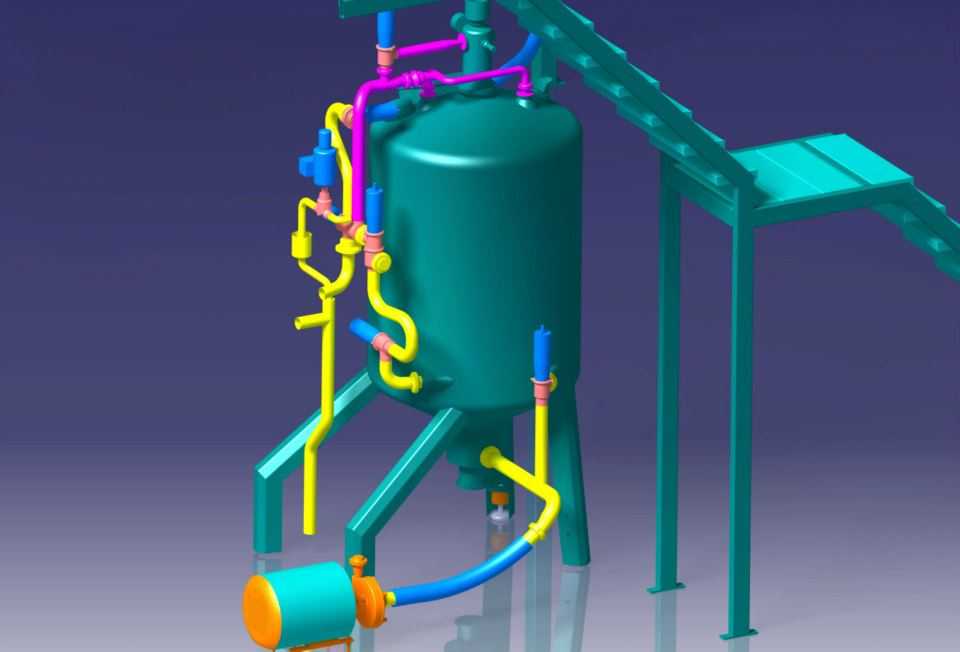

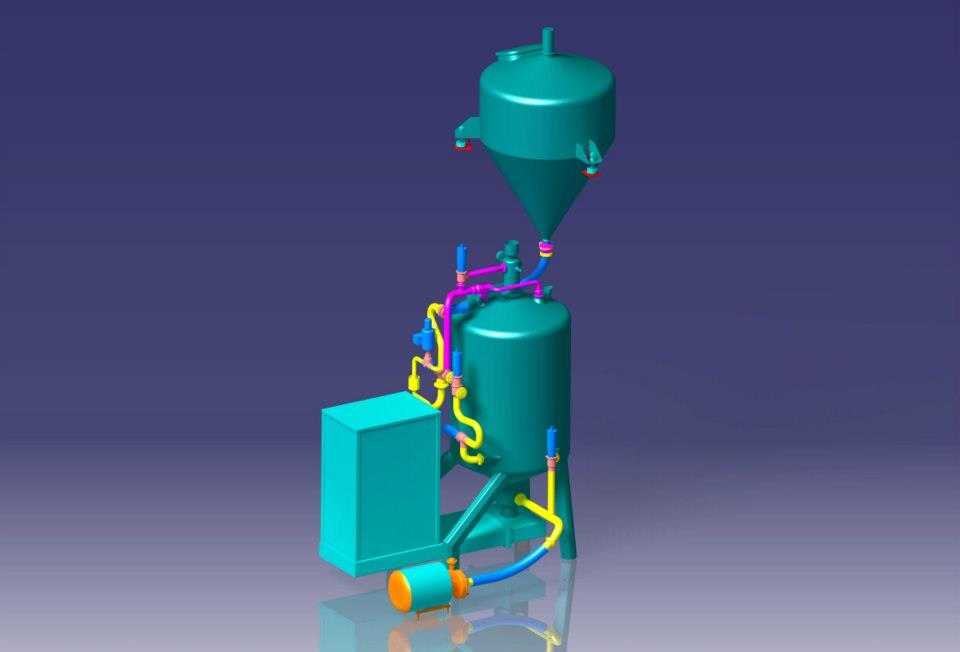

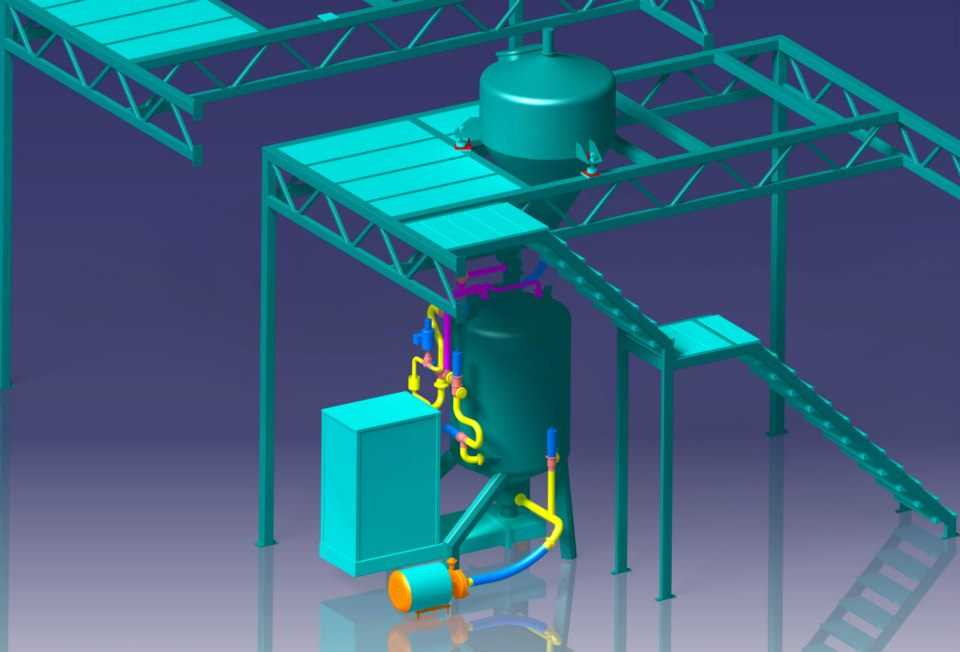

　　完全满足食品生产车间的操作安全规范，避免工具或者物料从平台边缘掉落。爬梯的踏步做了防滑纹处理，爬梯与主钢架的连接采用螺栓铰接而非满焊，后期如果需要调整爬梯的安装角度或者更换位置，不需要切割钢架主体，维护灵活性更强。罐体部分的设计充分考虑了食品生产的卫生要求，罐体顶部设置了密封式入孔与进料接口，罐体侧面预留了温度检测、液位检测的安装接口，接口的法兰端面都做了抛光处理，避免物料残留滋生细菌。罐体下方的出料口直接对准钢架预留的中空区域，出料时可以直接对接下方的输送管道或者物料周转容器，不需要额外做管路弯折，减少物料输送过程中的残留。双侧平台的设计是这套结构的核心亮点，靠近爬梯的主平台主要用于操作人员巡检、查看罐体仪表、添加辅料，

　　另一侧的副平台则预留了设备安装位，可以后续加装搅拌电机驱动装置或者物料预处理设备，两个平台之间通过主横梁做刚性连接，整体受力均匀，不会出现单侧偏载导致的钢架变形。从安装边界来看，整套结构的横向跨度控制在4.2米，纵向深度3.6米，架高后的平台面距离地面高度为2.8米，这个尺寸刚好适配常规食品车间4.5米到5米的层高，平台上方预留的1.7米空间足够操作人员站立操作，也不会因为架高过高导致罐体顶部进料操作不便。管路排布上，罐体侧面的工艺管路都沿着钢架的立柱与横梁做固定排布，每间隔500mm设置一个管卡，避免生产过程中管路振动产生松动，同时管路与钢架之间预留了20mm的间隙，方便后期做管路保温层的包裹，

　　适配食品生产中需要对物料做恒温处理的工艺需求。钢架的表面处理采用食品级环氧粉末喷涂，涂层厚度控制在80μm到100μm之间，既可以耐受生产车间的潮湿环境腐蚀，也不会因为涂层脱落污染生产物料，完全符合食品生产设备的卫生要求。在结构强度校核上，主钢架的承重按照满载工况下罐体总重量1.2倍做冗余设计，每根横梁的挠度都控制在跨度的1/500以内，即使在操作人员站满平台、罐体满载物料的极端工况下，也不会出现明显的结构形变。爬梯的承重按照单人100kg的载荷做设计，踏步的抗弯强度满足频繁上下通行的使用需求，爬梯两侧的扶手直径为32mm，握持手感符合人体工程学要求，操作人员上下攀爬时不需要刻意调整手部姿势。平台铺板的拼接缝隙控制在3mm以内，避免细小的物料颗粒掉落到平台下方，日常清洁时可以直接用高压水枪冲洗，污水会顺着铺板的防滑纹流向平台边缘预留的排水孔，不会在平台面积水。这套结构的设计没有采用一体化焊接的整体结构，而是拆分为立柱组件、横梁组件、平台组件、爬梯组件四个模块，每个模块的重量都控制在两个人可以搬运的范围内，运输时可以拆分打包，进入车间后再通过螺栓组装，对于车间入口比较狭窄的老旧厂房改造场景适配性极强，不需要破坏车间墙体或者门窗就能完成设备进场。罐体与钢架的连接采用可拆卸的抱箍结构配合支撑耳座，后期如果需要更换不同容积的罐体，只需要调整抱箍的安装位置，不需要重新制作整套钢架，设备的迭代改造成本更低。
