带弧形承托面的双立块支撑基座结构

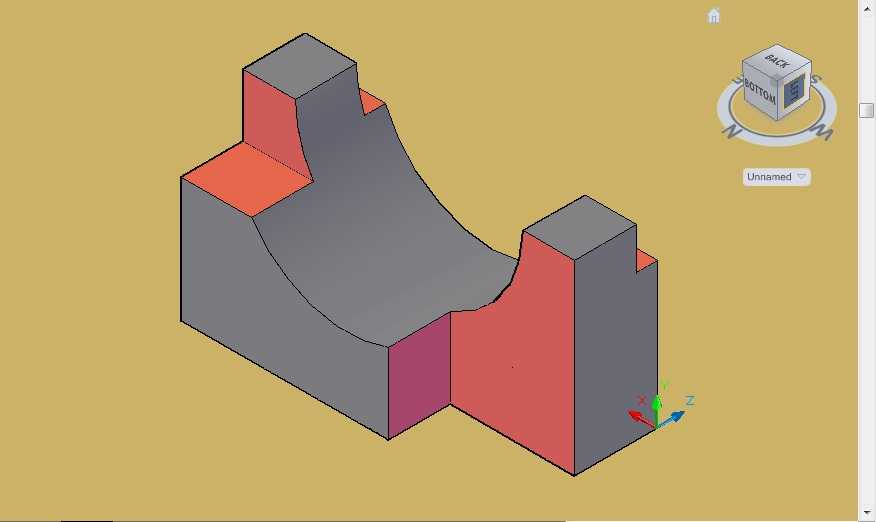

　　这类带弧形承托面的双立块支撑基座，多应用在自动化输送线的辊筒端部承托、小型转轴组件的支撑定位场景中，日常在轻工包装设备、电子件组装流水线的从动辊安装位经常能见到同结构的构件。从结构功能来看，两侧的直立方块是核心的安装定位基准，每个立块侧面都预留了平整的安装贴合面，能够直接通过螺栓锁紧在设备的机架型材面上，不需要额外加装调整垫片就能保证初始安装的垂直度，立块的厚度经过受力校核，在承受径向载荷时不会出现侧向形变，避免辊筒或转轴运行中出现卡滞、偏磨的问题。中间的内凹弧形面是核心的功能工作面，弧面的曲率半径完全匹配所承托的圆柱类构件外径，接触区域采用面接触而非线接触，能够大幅降低局部压应力，延长配套辊筒、转轴的使用寿命，

　　弧面的最低点预留了微小的排屑间隙，日常运行中落入的金属碎屑、灰尘可以顺着间隙排出，不会堆积在接触面造成构件磨损。从设计思路上看，整个基座采用一体化铣削成型的结构逻辑，没有拼接焊缝，避免了焊接应力带来的形变问题，立块与底部承托基体之间做了圆角过渡，消除应力集中点，在承受交变载荷时不会在转角位置出现疲劳裂纹。基座的底部平面是整个构件的安装基准面，平面度控制在0.02mm以内，能够与设备安装面完全贴合，不会出现安装翘曲的问题，两侧立块的外侧平面与底部基准面的垂直度公差控制在0.015mm/100mm，保证安装后配套的辊筒、转轴的同轴度符合运行要求。在安装边界上，整个基座的宽度方向尺寸适配常用的40系列、50系列工业铝型材的安装孔距，

　　立块上的安装孔采用沉孔设计，螺栓锁紧后头部不会突出立块表面，不会与周边运动的构件发生干涉，弧形承托面的中心高度与常见输送线的工作面高度匹配，不需要额外加装垫高块就能直接适配常规线体的高度要求。实际应用中，这类基座不需要做复杂的二次加工，拿到成品后可以直接安装在预设位置，弧面不需要额外打磨修配，因为建模阶段就已经按照配合公差做了尺寸预留，安装后圆柱构件在弧面内的转动间隙控制在合理范围，既不会出现旷量，也不会因为过盈配合导致转动阻力过大。在一些需要频繁更换辊筒的工位，这种双立块开口式的结构比封闭式的轴承座更方便拆装，只需要松开顶部的压块就能直接取出辊筒，不需要拆解周边的线体附件，大幅降低设备维护的时间成本。结构的壁厚设计遵循等强度原则，

　　受力较大的立块根部壁厚做了加厚处理，非受力区域做了适当的减薄，在保证整体结构强度的前提下尽可能降低构件自重，减少设备整体的负载。弧面的表面粗糙度要求控制在Ra1.6，既能减少转动摩擦阻力，也能避免表面过于粗糙造成的配合件磨损，立块的安装贴合面粗糙度控制在Ra3.2，足够保证安装贴合的稳定性，不需要过高的加工精度造成成本浪费。在一些有轻微腐蚀的应用场景，比如食品包装线的输送工位，这类构件可以直接采用304不锈钢加工，建模时的结构完全不需要修改，只需要调整材料参数就能直接出加工图纸，结构的通用性很强。
