多协议无线集成收发通讯模块结构设计

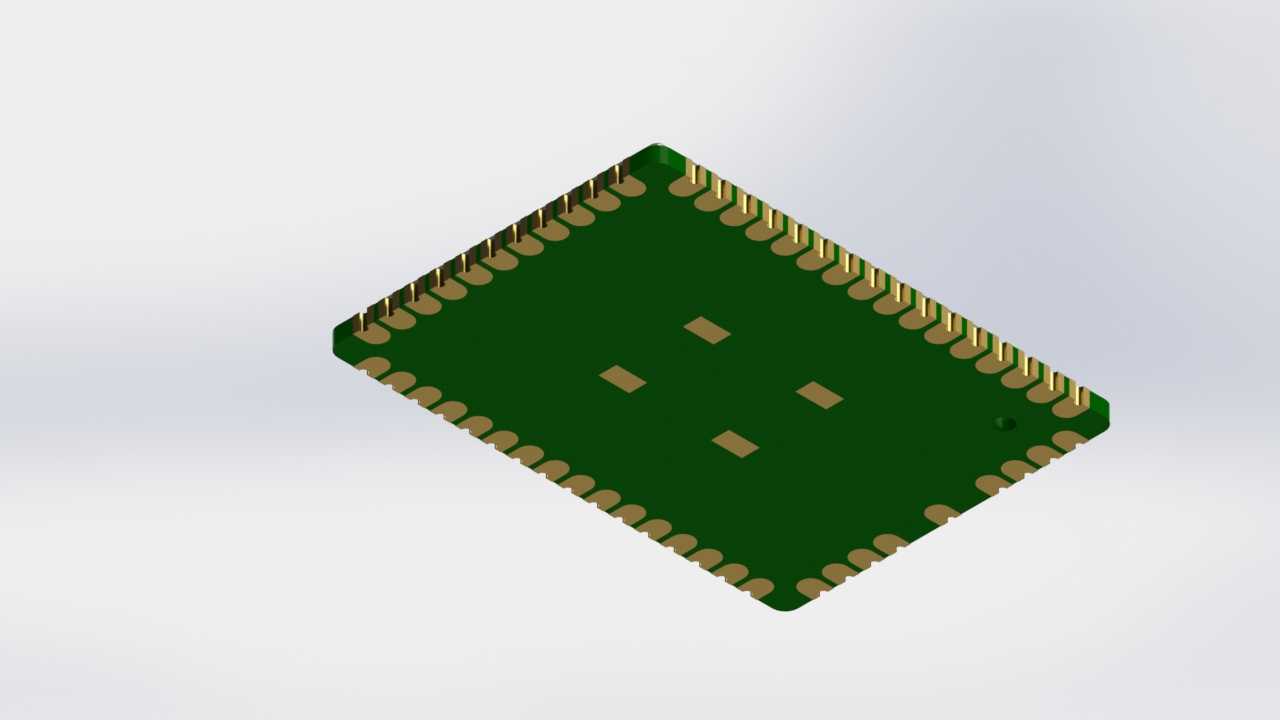

　　在工业无线传感组网、消费类智能硬件、便携医疗设备、物联网终端节点的开发场景中，这类多协议集成收发模块是实现设备无线数据交互的核心硬件载体，区别于传统分立射频方案，它将多频段射频前端、基带处理单元、匹配电路、天线接口全部整合在单块PCB基板上，能大幅缩减终端设备的射频部分开发周期，降低硬件调试门槛。从结构设计层面看，模块采用邮票孔半孔焊盘设计，沿PCB长边两侧排布引脚，这种封装形式既支持SMT自动化回流焊接，适配大规模量产的贴片工艺要求，也能在原型验证阶段配合排针实现手工焊接调试，引脚间距遵循标准表贴器件规范，焊接后焊点强度满足工业级设备的振动测试要求，不会在常规运输、设备运行振动场景下出现脱焊、接触不良问题。

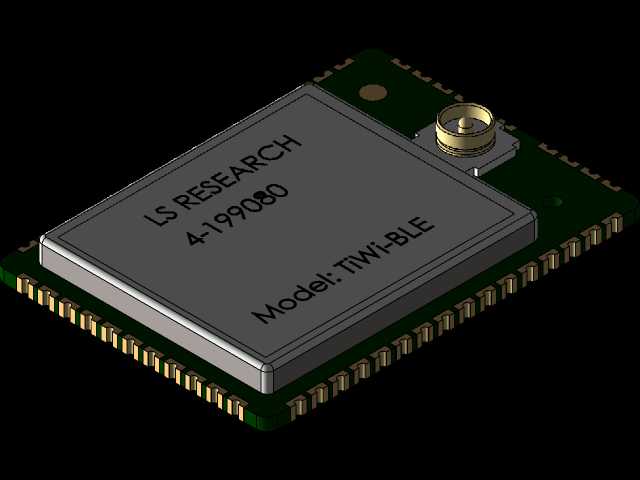

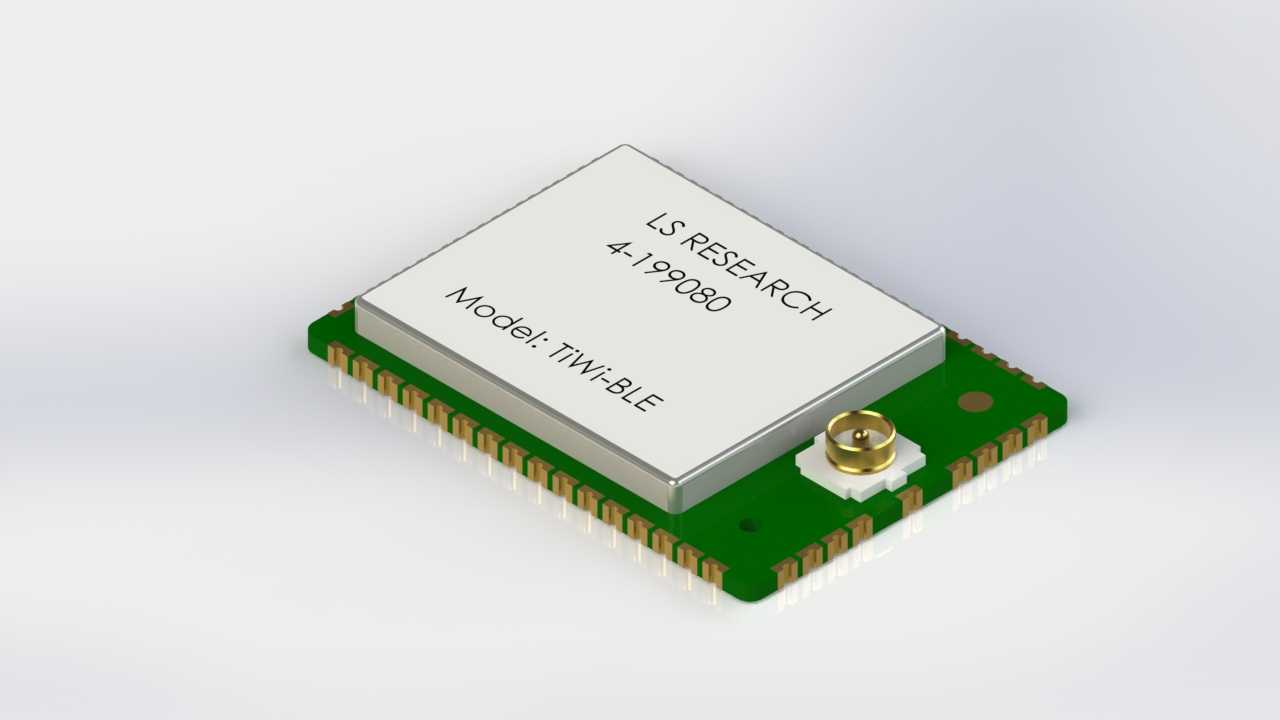

　　模块上集成的IPEX一代射频同轴连接器，位于PCB板的短边一侧，安装位置避开了周边邮票孔焊盘的焊接应力区，连接器底座采用耐高温LCP材质，能承受回流焊的高温工况不会出现形变，外接天线时的插拔寿命满足千次以上的使用要求，用户可根据实际安装场景选择板载陶瓷天线或者通过同轴线外接高增益外置天线，适配不同的信号覆盖需求。模块核心的金属屏蔽罩采用洋白铜冲压成型，罩体边缘与PCB表层的接地焊盘充分焊接，形成完整的电磁屏蔽腔体，既能阻隔外界电磁干扰对内部射频电路的影响，避免WLAN、蓝牙信号收发过程中出现丢包、灵敏度下降问题，也能减少模块自身射频信号对外界其他敏感电路的串扰，屏蔽罩顶面的丝印清晰标注了模块型号与相关标识，

　　生产过程中可通过视觉识别完成物料校验，避免错料问题。从安装边界来看，模块整体厚度控制在极低水平，表层最高器件为射频连接器，整体堆叠高度不会占用过多设备内部的垂直空间，在结构堆叠设计时，只需要在模块下方预留完整的接地铺铜区域，周边3毫米范围内避免布置金属结构件、高频信号线，就能保证射频性能处于最优状态，不需要额外做复杂的结构避让。功能层面，该模块同时支持WLAN 802.11b/g/n、经典蓝牙、蓝牙低功耗以及私有协议的无线通讯，能满足不同场景下的数据传输需求，不管是高速率的音视频数据传输，还是低功耗的传感数据周期性上报，都能通过同一模块实现，不需要在设备内布置多套独立的射频硬件，能有效缩减终端设备的PCB面积，降低整体BOM成本。

　　在做整机结构设计时，需要注意模块天线区域对应的外壳部分不能采用金属材质，若使用塑料外壳，也要避免在该区域喷涂含金属成分的导电漆，否则会大幅衰减无线信号，导致通讯距离缩短、连接稳定性下降；如果设备外壳必须采用金属材质，则需要通过同轴线将天线延伸至外壳外部的无遮挡区域，保证信号正常收发。从电路布局的角度看，模块内部的电源引脚旁就近布置了滤波电容，能降低电源纹波对射频电路的影响，用户在设计底板电路时，只需要在模块电源入口处布置合适的大容量滤波电容，做好电源部分的防护，就能保证模块稳定工作，不需要额外设计复杂的射频匹配电路，所有射频相关的匹配、校准工作都在模块生产阶段完成，用户直接集成使用即可。这类模块的工作温度范围覆盖常规工业级场景，能在多数非极端温度环境下稳定运行，适配工业现场、智能家居、商用办公设备等多类场景的使用要求，结构设计上充分考虑了量产加工的工艺性，所有器件都选用标准表贴封装，PCB板材采用高TG的FR4材质，能满足无铅回流焊的工艺要求，焊接过程中不会出现PCB形变、器件脱落等问题。在做三维建模时，需要准确还原模块的整体外形尺寸、引脚位置、屏蔽罩高度、射频连接器的安装位置与接口尺寸，保证在做整机结构干涉检查时，能准确判断模块与周边结构件、其他电子元器件的间隙是否满足设计要求，避免出现组装时的干涉问题，同时要准确标注模块的禁布区范围，给硬件Layout、结构设计人员提供准确的参考依据，减少后期改模、改版的风险。
