PUI Audio薄型矩形扬声器结构设计

　　做消费类电子和小型工控设备的结构设计时，发声单元的选型和安装适配一直是容易被忽略但影响整机体验的环节，这款矩形薄型扬声器的三维结构，刚好适配多数对安装空间有严格限制的紧凑型设备场景。从实际应用来看，这类器件常被用在手持检测终端、小型安防报警装置、桌面型仪器仪表、智能家居控制面板这类设备上，承担提示音播报、故障告警、短语音反馈的功能，不像大功率HiFi扬声器需要追求全频音质，核心需求是在有限的安装空间内实现足够的声压级，同时保证安装固定的可靠性，不会因为设备的长期振动出现松脱、音偏的问题。

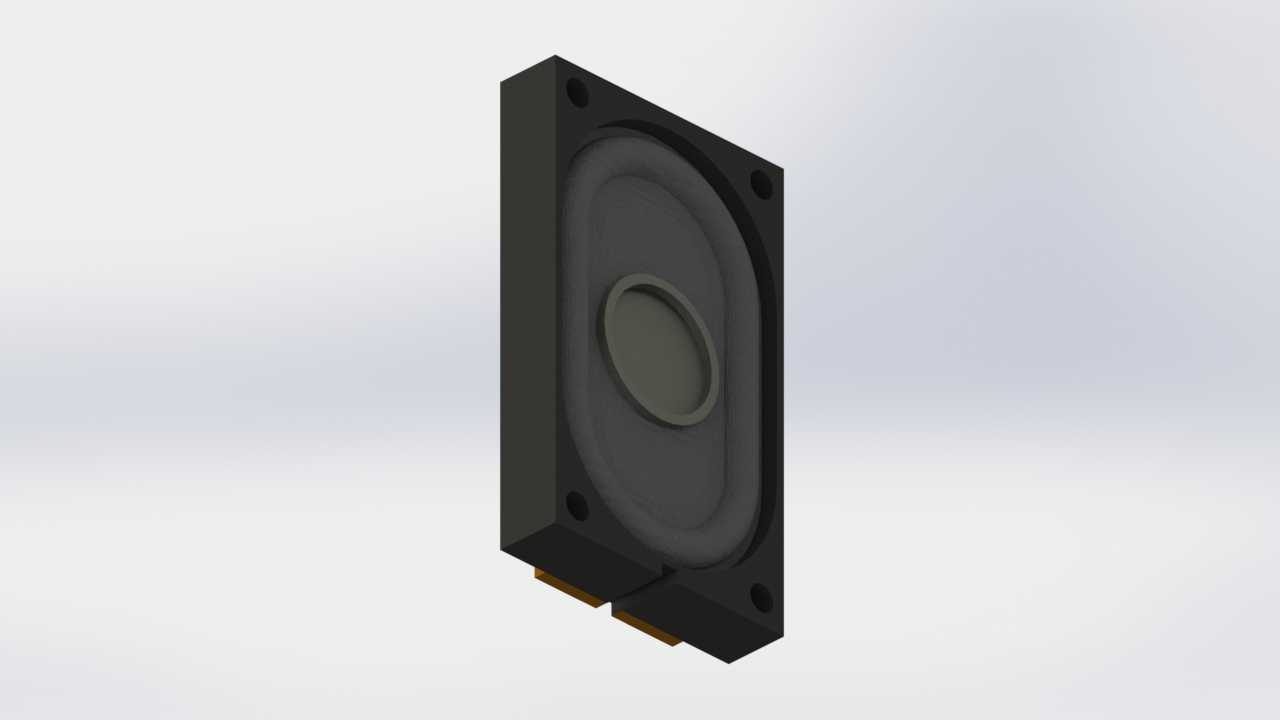

　　从结构设计思路来看，这款扬声器采用矩形带安装耳的外形，而非传统圆形喇叭的结构，核心是为了适配设备内部狭长的剩余空间——很多紧凑型设备的内部布局里，圆形器件往往会浪费边角的矩形空间，而矩形本体可以顺着设备壳体的侧壁、屏幕下方的狭长间隙布置，最大化利用内部冗余空间。四个角延伸出的安装凸耳上预留了固定孔位，既可以用M2规格的微型螺丝直接锁固在设备的塑胶内壳支柱上，也可以配合双面泡棉胶做辅助粘接，两种固定方式兼容的设计，能适配不同生产线的装配工艺：有螺丝锁付工位的产线可以用机械固定保证长期可靠性，追求装配效率的消费电子产线可以直接用胶接工艺提升节拍。

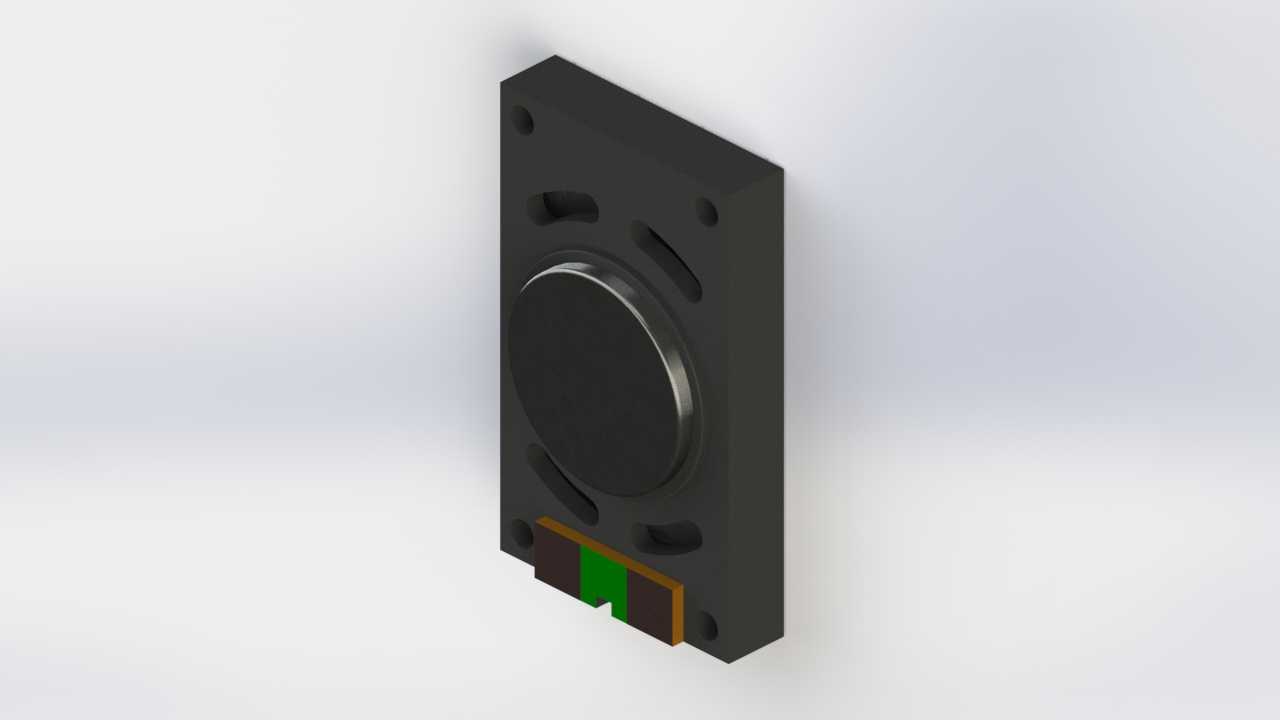

　　看安装边界的细节，这款扬声器的整体厚度控制得非常克制，本体最厚的位置不超过8mm，安装凸耳的厚度比本体略薄，锁固后凸耳表面和设备内壳的安装面完全贴合，不会出现凸起干涉其他器件的问题。振膜前方的出声面做了微凸的防尘轮廓，既可以避免装配时壳体的防尘网直接贴住振膜导致音质闷堵，也能在日常使用中阻挡少量灰尘进入音腔内部，延长器件的使用寿命。背部的接线引脚采用侧出式的焊盘设计，而非背部直插的引脚，这一点在紧凑空间里非常实用：侧出焊盘不需要在扬声器背部预留接线的弯折空间，引线可以顺着内壳的走线槽直接焊接到主板的焊盘上，不会因为引线顶到壳体导致装配间隙超差。

　　从功能特性的匹配度来说，这款扬声器的额定功率适配小型设备的音频驱动电路，不需要额外搭配大功率功放模块，直接连接主控芯片的音频输出引脚就能驱动，足够覆盖1米范围内的提示音传播需求，完全满足工业设备告警、消费电子操作反馈的声压要求。振膜采用复合纸质加阻尼涂层的设计，在中高频段的响应足够清晰，播报提示音的时候不会出现浑浊的问题，用户能清晰分辨不同的提示信号，不会因为音质模糊错过告警信息。磁路部分采用外磁式的紧凑结构，磁钢的尺寸刚好匹配振膜的驱动需求，不会因为磁钢过大增加整体厚度，也不会因为磁通量不足导致声压不够。

　　在实际建模和选型适配的时候，需要特别注意几个安装细节：首先是出声孔的开孔区域要完全对准振膜的有效发声范围，开孔率不能低于70%，不然会大幅削弱声压，甚至导致声音发闷；其次是安装时要在扬声器和壳体之间预留0.5mm左右的缓冲间隙，或者贴一层薄的EVA泡棉圈，避免设备工作时的振动传递到扬声器上产生共振杂音；另外侧出的引线要做应力释放处理，在焊盘附近5mm的位置点胶固定，避免设备跌落时引线拉扯导致焊盘脱落。很多新手结构工程师在选型这类发声器件的时候，只关注器件的电参数，忽略了安装边界的干涉问题，比如没算上引脚的焊接空间、没预留泡棉的压缩厚度，最后打样的时候才发现装不进去，或者装完之后出现杂音，这款模型把所有的安装细节、凸耳厚度、引脚位置都做了1:1的还原，在做整机结构布局的时候直接调用，就能提前规避这些干涉问题，减少打样迭代的次数。

　　这类薄型矩形扬声器相比同尺寸的圆形扬声器，在相同安装投影面积下的有效振膜面积更大，能获得更好的低频响应和更高的声压，这也是现在越来越多紧凑型设备选择矩形扬声器的核心原因。比如在手持测温仪、便携式气体检测仪这类手持设备里，内部空间每1mm都要精打细算，圆形喇叭旁边的空隙往往只能浪费，而矩形喇叭可以顺着电池仓的侧边布置，刚好填满狭长的剩余空间，不需要额外调整主板和电池的位置，大幅降低整机的结构设计难度。另外这款扬声器的安装孔位采用对称设计，不管是正装还是反装都能匹配固定孔，在做左右对称结构的设备时，不需要单独调整模型方向，能提升结构设计的效率。磁路部分的外壳采用黑色阻燃ABS材质包裹，既可以屏蔽磁路对外的电磁干扰，避免影响设备内部的传感器或者无线通讯模块，也能满足电子设备的阻燃要求，符合消费电子和工业设备的安规标准。
