伯恩斯3059L直插式微调电位计结构

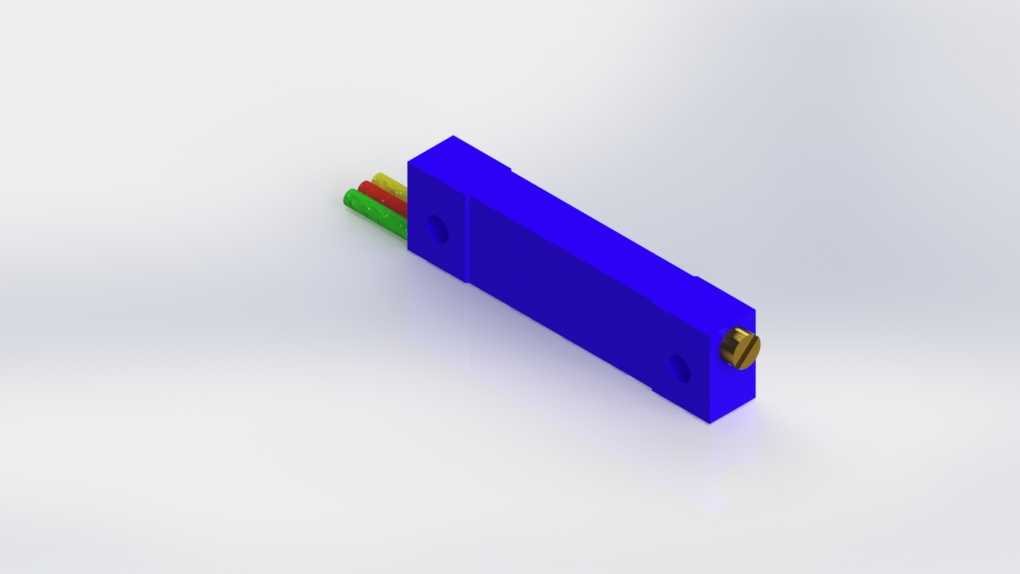

　　在小信号调理电路、工控板卡校准、消费电子参数微调这类场景里，直插式微调电位计是出镜率极高的被动调节元件，很多刚入行的结构工程师容易忽略这类小元件的安装边界，直到PCB打样回来才发现调节位被结构件挡住，或者元件高度超出壳体内部净空，不得不重新改板，这类低级失误在样机调试阶段出现的概率并不低。这款伯恩斯3059L系列的微调电位计采用长条形直插封装，主体为绝缘阻燃工程塑料壳体，侧面预留两个对称的安装定位孔，既可以直接插装在PCB上通过波峰焊固定，也可以通过M2规格的微型螺丝锁附在绝缘安装支架上，适配不同的板卡布局需求。元件一端伸出三根镀锡插针，分别对应电位器的两个固定端和滑动抽头，插针间距符合标准2.54mm网格布局，

　　不需要额外做异形焊盘设计，常规PCB设计软件里直接调用标准间距封装就能完成布线，插针伸出长度控制在3.2mm，既能保证焊接时焊锡充分浸润，又不会因为插针过长在板卡背面突出过多，干扰下层板卡或者壳体的安装。元件另一端是一字型调节槽，适配标准2mm一字螺丝刀，调节扭矩控制在合理区间，既不会因为扭矩过轻导致参数受震动漂移，也不会因为扭矩过大让调试人员拧动时手感发涩，甚至拧坏内部碳膜层。从结构设计角度看，这类长条形电位计和常见的圆形多圈微调电位器的安装逻辑完全不同，圆形电位器通常是垂直于PCB板面安装，调节方向垂直板面，而这款长条形电位计的调节方向平行于PCB板面，在做壳体开孔的时候需要在元件对应的侧边位置预留调节孔，而不是在壳体顶面开孔，

　　很多新手工程师容易在这里犯经验主义错误，按照圆形电位器的布局逻辑预留顶面开孔，最后装配完发现螺丝刀根本伸不进去。在实际电路应用里，这类单圈微调电位计通常用于电路出厂前的参数校准，比如传感器零点偏移校准、电源模块输出电压微调、音频电路增益调节，不需要用户在日常使用中频繁调整，所以调节端不需要额外做防水防尘的按键结构，只需要在调试完成后点上一小滴红胶固定调节轴位置，就能避免设备运输过程中震动导致参数偏移。设计三维模型的时候，特意把壳体的拔模斜度做了还原，实际注塑生产的时候，这类长条形塑料壳体的拔模斜度通常控制在0.5度，既不会影响壳体外观，也能保证脱模顺畅，不会在壳体表面留下顶针印或者拉伤痕迹。安装孔的位置精度控制在±0.1mm，和PCB上对应的定位孔对齐后，能保证元件插装时不会出现插针偏斜顶弯的问题，很多廉价电位器就是因为安装孔位置偏差大，插装的时候需要人工掰正插针，不仅降低生产效率，还容易在掰动过程中让内部碳膜和滑动触点错位，导致电位器接触不良，调节时出现跳变噪声。元件的整体宽度控制在6.5mm，长度18mm，主体高度8mm，在PCB布局的时候，元件周边需要预留至少2mm的净空区，一方面避免和周边的电容、电阻等 taller 元件发生干涉，另一方面也给螺丝刀调节预留足够的操作空间，不会因为周边元件太高挡住螺丝刀的操作角度。三根插针的排布是平行于元件长度方向，最外侧的两根插针是电阻体的两端，中间的插针是滑动端，

　　布线的时候尽量让滑动端的走线远离板上的高频信号线路，避免调节时滑动触点的微小抖动耦合进高频信号里，带来不必要的干扰。在做整机结构堆叠的时候，这类电位计的安装位置尽量靠近壳体的侧边或者调试窗口位置，不需要拆开整机外壳就能完成参数校准，能大幅降低售后调试的人工成本，如果把电位器布置在板卡中间位置，每次调试都要拆开整个壳体，甚至拔掉周边的连接线才能操作，对于批量生产的设备来说，累计的人工成本会非常高。另外要注意的是，这类塑料壳体的电位计不能布置在板上发热元件的正上方，比如功率电阻、功率MOS管、电源模块这些工作时表面温度会超过80度的元件，长期高温烘烤会让塑料壳体变形，甚至让内部的碳膜层老化变值，导致校准好的参数出现漂移，设计布局的时候最好和发热元件保持至少10mm的间距，中间如果有空间可以加一片薄的绝缘隔热片，进一步降低热辐射的影响。从建模细节来看，模型还原了调节端的一字槽深度、插针的倒角、壳体表面的细微合模线位置，这些细节在做虚拟装配的时候能更真实地模拟实际装配干涉情况，不会因为模型简化过度导致实际生产时出现干涉问题，比如很多网上下载的简化模型会把调节槽的位置做偏，或者把插针长度做短，导致结构工程师在检查干涉的时候误判，以为预留的调节孔位置是对的，实际打样回来才发现孔位和调节槽对不上，不得不重新修改壳体模具，带来不必要的成本损失。
