三色PLCC6贴片RGB发光二极管结构模型

　　在做消费类电子、工业指示面板的PCB布局阶段，这类三色贴片RGB发光管是经常会用到的指示类元器件，很多刚入行的结构工程师容易忽略这类表贴器件的安装边界，导致后期SMT过炉后出现干涉、灯效偏移的问题，这个模型完整还原了器件的实际外形与引脚结构，能帮设计人员在布局阶段就规避很多装配隐患。先从实际应用场景来说，这类PLCC6封装的黑壳RGB灯珠，常用在小型设备的状态指示区，比如便携检测仪器的面板状态灯、小型工控模块的运行指示灯、消费电子的功能提示灯，还有部分键盘按键的背光组件里，因为是三色独立芯片封装，单颗器件就能通过不同电流配比实现全彩发光效果，比排布三颗独立单色灯珠节省至少60%的板面空间，适合对板面尺寸有严格限制的紧凑型设备设计。

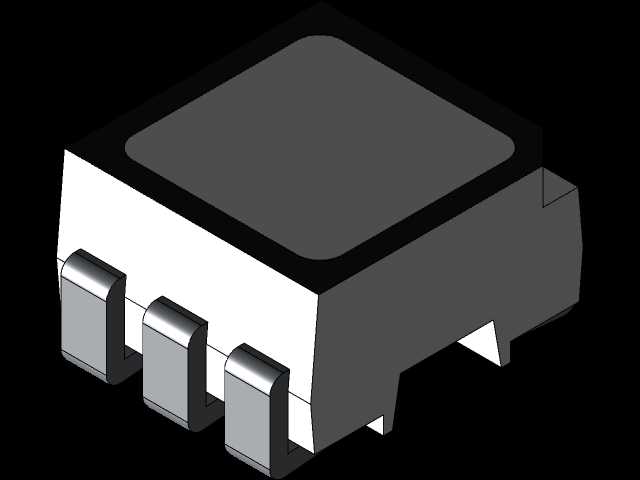

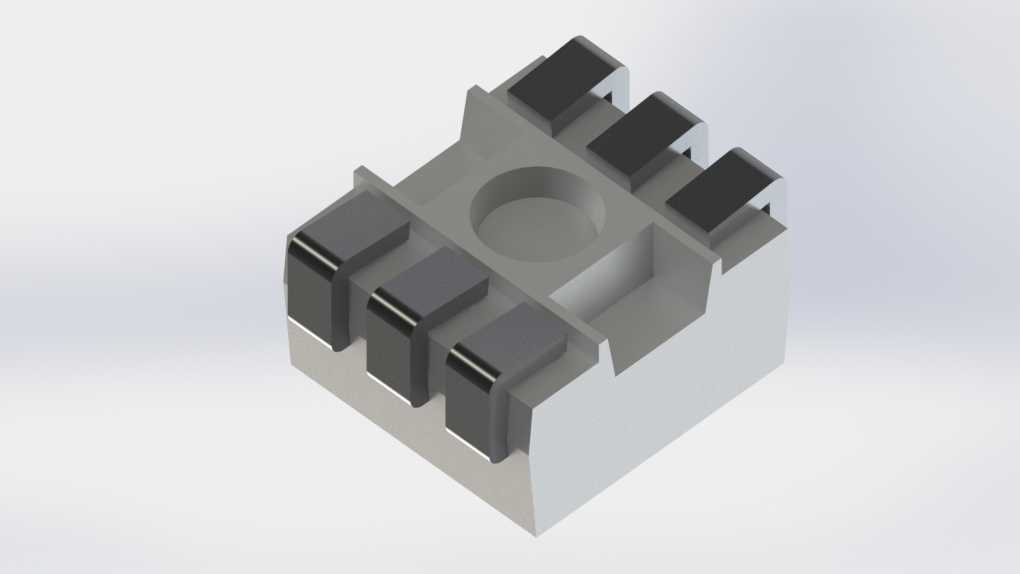

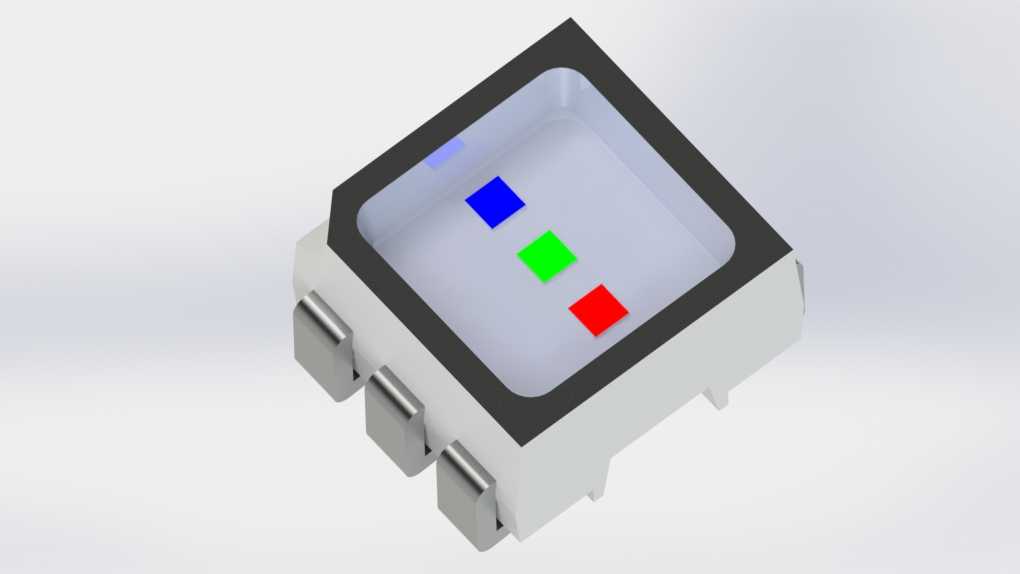

　　从功能特性上看，器件采用黑色PLCC塑封基座，基座内部做了内凹的反光杯结构，三个发光芯片分别对应红、绿、蓝三原色，固定在反光杯的中心区域，表面封装有透明的环氧树脂保护层，既可以保护内部键合金线不受外力损伤，也能配合反光杯结构提升光线出射的均匀度，避免出现单方向亮斑的问题；六个引脚分别对应三个发光芯片的正负极，引脚采用鸥翼型表贴结构，焊接时焊锡能顺着引脚弯折面形成良好的浸润角，提升SMT焊接的良率，也能在一定程度上缓冲PCB板形变带来的应力，避免引脚脱焊。做三维建模的时候，首先要把控的是安装边界尺寸，这类器件的塑封主体外形为正方形，边角做了小尺寸的倒角处理，避免塑封过程中出现应力集中导致的壳体开裂，建模时不能简单做成直角方块，

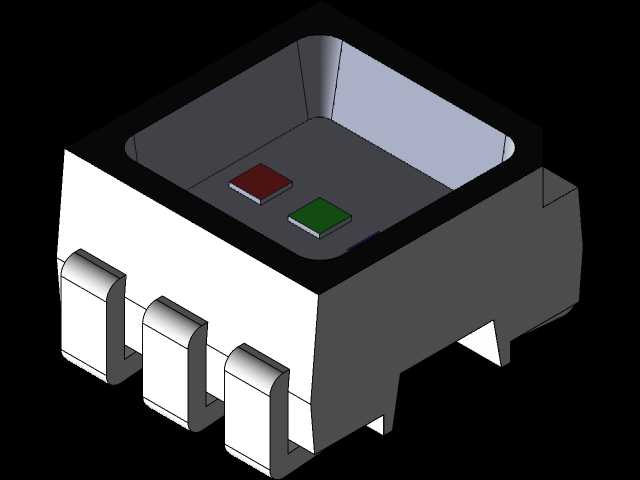

　　要还原实际的倒角细节，否则在做装配干涉检查时，会误判边角与周边壳体、丝印层的间隙。引脚的伸出长度、弯折弧度是建模的重点，每个引脚从塑封本体侧面伸出后，先水平延伸一段距离再向下弯折，最终的焊接端面与塑封本体的底面存在固定的高度差，这个高度差直接决定了焊盘设计时的钢网厚度，如果建模时忽略这个高度差，后期生成的焊盘图形会出现偏移，导致SMT时出现立碑、虚焊的问题。反光杯的内凹斜面角度也需要准确还原，这个角度直接决定了光线的出射角度，在做导光结构设计时，如果斜面角度建模有偏差，导光柱的入光面位置就会出现偏移，最终成品的灯效会出现亮度不均、偏色的问题。实际选型装配时，还要注意器件的顶部高度，这个高度是指从PCB板面到环氧树脂封装顶面的距离，在设计设备面板的透光窗口时，窗口与灯珠顶面的间隙要控制在合理范围，间隙过大会导致光线发散，指示标识边缘模糊，间隙过小则容易在装配时挤压到灯珠顶面，造成环氧树脂层开裂，损坏内部芯片。另外黑色塑封基座的遮光作用也很关键，建模时还原黑色壳体的结构，就能在做光效仿真时准确评估相邻灯珠之间的串光问题，尤其是在密集排布灯珠的面板设计中，黑色壳体可以阻挡光线从塑封侧面漏出，避免相邻灯珠的光线互相干扰，提升指示的清晰度。很多工程师在画这类器件封装时，只简单画个方块加引脚焊盘，忽略了反光杯、顶面封装层的细节，导致后期做结构验证时，才发现导光柱位置不对、壳体与灯珠干涉，需要反复修改PCB与外壳图纸，拖慢项目进度。

　　这个完整的三维模型把所有装配相关的细节都做了还原，包括引脚的厚度、塑封壳体的拔模角度、反光杯的深度、顶面封装层的弧度，不管是用来做PCB布局的器件占位，还是用来做整机装配的干涉检查，或是做导光结构的光效模拟，都能提供准确的结构参考。在做手板验证阶段，准确的模型也能帮助手板厂提前预留好灯珠的安装槽位，避免手板装配时出现灯珠装不进去、或者装好后灯位偏移的问题，减少手板修改的次数。另外这类表贴灯珠的焊接耐温特性也和结构设计相关，建模时还原引脚的结构，就能准确评估焊接时的热量传导路径，在设计焊盘大小、周边走线宽度时，避免因为焊盘散热过快导致的虚焊问题，当然这些工艺层面的考量，都需要建立在准确的器件三维结构基础上，没有准确的模型，所有的工艺评估都会出现偏差。
