PUI Audio长方形嵌入式扬声器结构设计

　　在各类需要音频输出的工业设备、消费电子、仪器仪表内部，这类长方形嵌入式扬声器是非常常见的电声转换部件，很多结构工程师在做整机布局时，都会优先选用这类标准化的薄型发声单元，它不需要额外设计复杂的固定结构，依靠自带的法兰安装边就能快速完成装配，适配绝大多数对安装空间有严格限制的紧凑腔体。从实际使用场景来看，这类扬声器常被集成在工控终端的操作面板内侧、小型检测仪器的报警提示位、智能家居的控制面板内部，还有部分车载附属电子模块也会选用同规格单元，用来完成操作提示音、故障报警音、短距离语音播报的发声需求，相比圆形扬声器，长方形的振膜布局能在有限的横向安装空间里获得更大的有效振动面积，低频响应的表现会比同安装对角线的圆形单元更扎实，适合播放人声频段的提示音频。

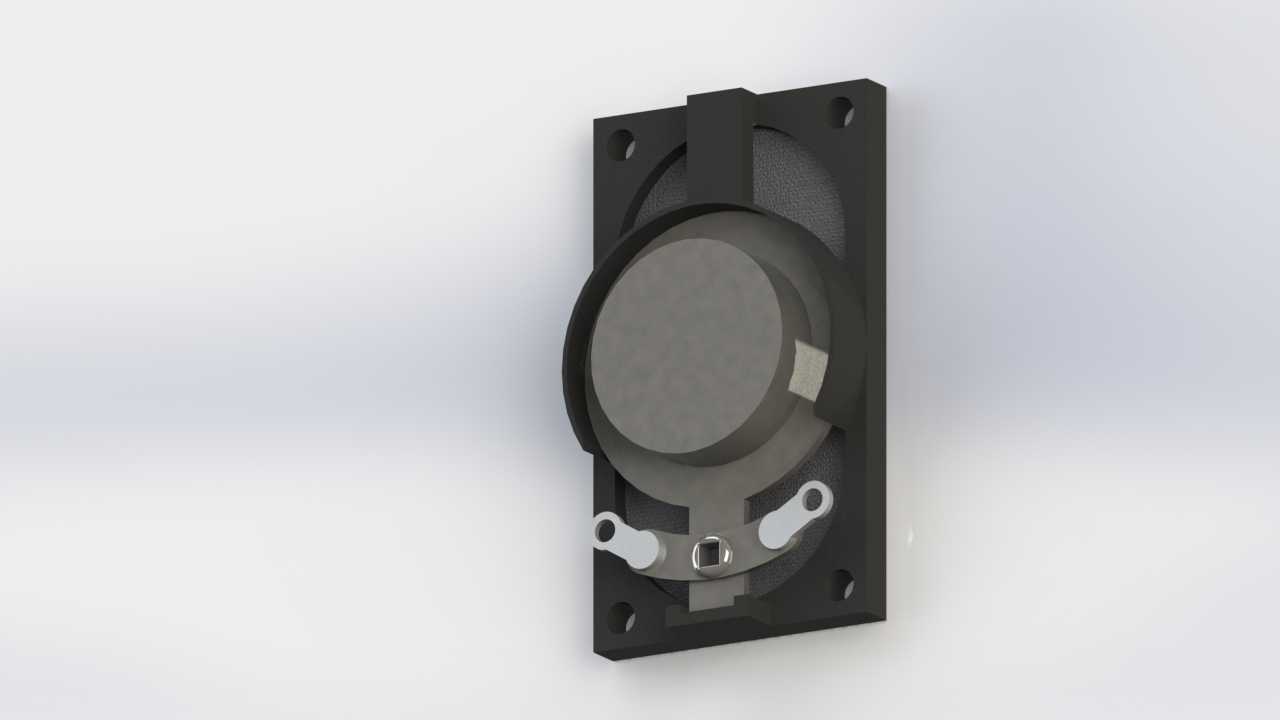

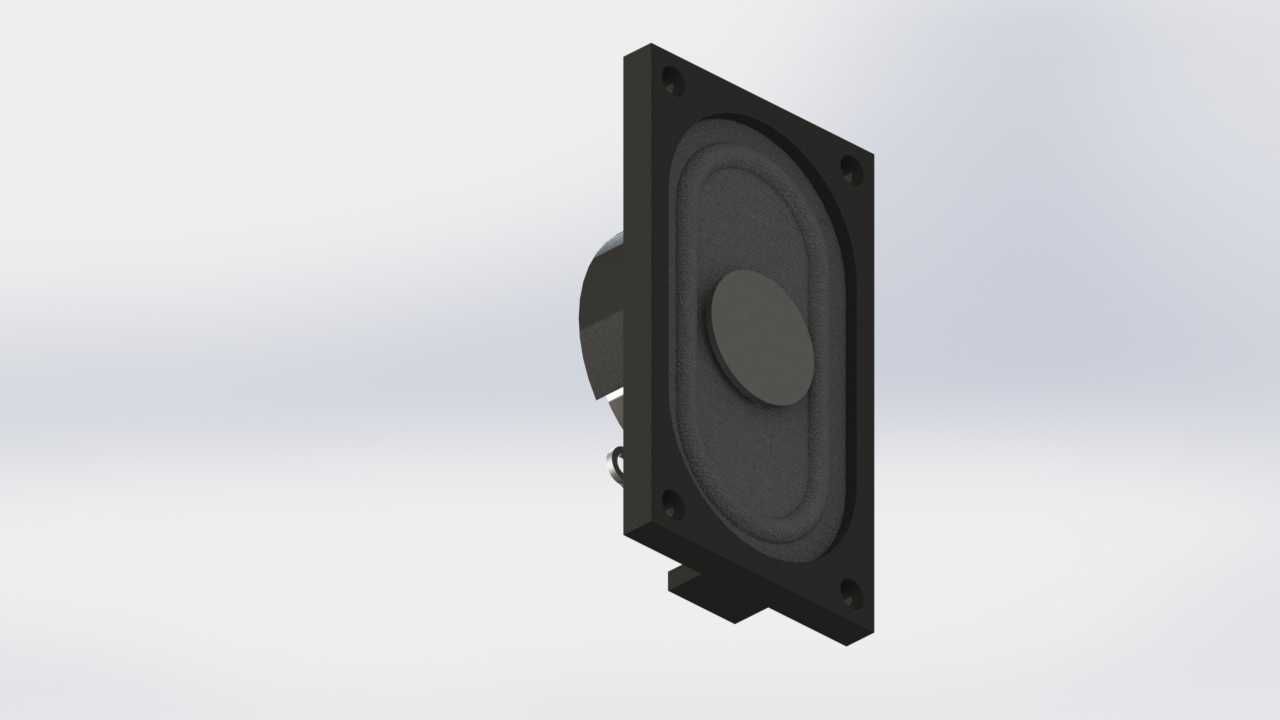

　　从结构设计的角度拆解这个单元，首先是安装边界的考量，整个单元采用带安装孔的法兰边设计，四个角位预留了沉头安装孔位，装配时可以直接从正面用螺丝锁紧在设备壳体的内侧面，法兰边和壳体之间可以贴一圈薄的EVA泡棉胶条，既可以密封发声腔体避免声短路，也能吸收单元工作时产生的微振动，防止振动传递到壳体上产生额外的共振杂音。单元的磁路部分向后凸起，设计整机内部布局的时候，需要给磁钢部分预留足够的避让空间，不能让磁钢碰到后方的PCB板或者其他结构件，同时要注意磁钢周边不要布置对磁场敏感的元器件，比如霍尔传感器、磁存储芯片这类部件，要和扬声器磁路保持至少10mm以上的安全距离，避免漏磁影响元器件正常工作。振膜部分采用复合纸盆加橡胶折环的设计，折环的顺性经过调校，能够保证在额定功率下振动时不会碰擦到磁路结构，中心的防尘帽可以阻挡外界的灰尘、铁屑进入磁隙，避免长期使用后出现擦圈、杂音的故障。

　　接线部分从单元侧方引出两根软质引线，引线长度预留了足够的装配余量，工程师在做内部走线的时候，可以直接把引线焊接到PCB的焊盘上，或者接插对应的端子座，不需要额外延长线材，引线的根部做了防拉扯的固定处理，避免装配时拉扯引线导致音圈引线断裂。整个单元的厚度控制得非常薄，适合用在壁厚较薄的面板类设备里，安装时只需要在面板上开出对应尺寸的出声孔区域，出声孔的总面积不能小于振膜有效面积的15%，否则会阻碍空气流动，导致音量变小、音质发闷。如果设备需要做防水处理，还可以在出声孔位置贴附防水透声膜，不影响声音传递的同时阻挡液体、灰尘进入设备内部，这类扬声器本身的防护等级不高，所以结构设计时需要靠壳体的结构来完成整体防护。

　　在做三维建模的时候，这个模型完整还原了法兰边的安装孔位、磁路部分的凸起尺寸、引线的出线位置，结构工程师在做整机装配校验的时候，可以直接把这个模型导入装配体，检查安装位的空间是否足够，有没有和周边零件产生干涉，出声孔的位置是否和振膜区域对齐，安装螺丝的长度是否合适，会不会顶到单元的其他结构。很多新手工程师在选型扬声器的时候，往往只关注整体的长宽厚尺寸，忽略了磁路部分的凸起高度、安装孔的孔位间距、出线位置这些细节，导致打样后出现装配干涉、螺丝锁不到位、引线被挤压断裂的问题，这个模型把所有装配相关的细节都做了还原，能够直接用来做装配干涉检查，减少设计阶段的疏漏。另外这类扬声器的额定阻抗、功率参数都是标准化的，选型时只需要匹配驱动电路的输出参数即可，结构部分只要安装尺寸匹配，就可以直接替换使用，不需要修改壳体的模具结构，对于平台化设计的产品来说，这类标准化单元能够大幅降低后续的物料替换成本，不用因为物料缺货重新开模调整结构。
