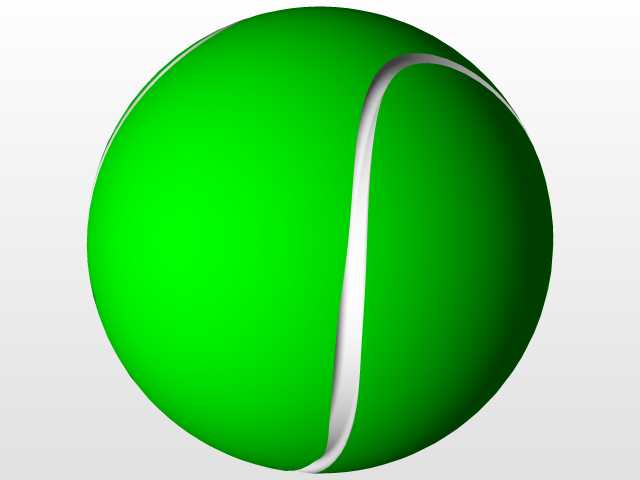

高仿真运动类网球曲面结构三维数模

　　做体育器材结构设计的同行大多清楚，球类产品的曲面建模最考验对曲面连续性的把控，尤其是网球这类表面带拼接缝线、对曲面光顺度要求极高的产品，很多新手建模时容易出现曲面接缝处G1连续都达不到的问题，渲染出来的反光会出现明显断差，完全达不到工业级手板开模的精度要求。这个网球数模在构建初期就没有采用简单的球体切割拼接思路，而是先基于标准网球的实际尺寸定出核心基准球径，常规训练用网球的直径控制在65.4mm到68.6mm之间，建模时取中间值67mm作为基础球体的直径基准，先构建出完整的基础球面，再根据网球实际的缝线走向，投影出两条互相交错的S形分割曲线，这两条曲线的曲率完全匹配真实网球的拼接缝位置，不会出现缝线偏移、曲率突变的问题。

　　从实际应用场景来看，这个数模既可以用于体育用品生产环节的手板打样验证，也能作为运动场景仿真动画的道具素材，还能给曲面建模初学者做高阶曲面练习的参考案例。很多人做网球建模时会忽略缝线部分的凸起结构，直接在球面上贴图处理，这种方式只适合低精度的场景渲染，一旦需要做结构受力分析、或者开模生产就完全无法使用，这个数模里的缝线部分做了0.8mm的均匀凸起，凸起部分的边缘做了R0.3mm的圆角过渡，完全还原真实网球缝线的触感和外观特征，球面部分的曲面全部达到G2连续标准，不管是做Keyshot渲染的反光效果，还是导入有限元分析软件做击打受力形变模拟，都不会出现曲面破面、网格划分失败的问题。

　　在设计思路上，建模全程采用全参数化的草绘驱动，所有的曲线、曲面特征都保留了完整的参数关联，如果需要调整网球的直径、缝线宽度、凸起高度，只需要修改对应草绘里的尺寸参数，整个模型就能自动更新，不需要重新构建曲面，这点对于系列化产品开发来说非常实用——毕竟不同年龄段使用的网球尺寸有细微差异，青少年训练用球直径会比成人比赛用球小2-3mm，有了参数化模型只需要改个尺寸就能快速生成对应规格的数模，能节省大量重复建模的时间。

　　关于安装边界和适配性，这个模型的基准坐标系设置在球体的几何中心，所有特征都基于中心基准平面对称，不管是导入到运动仿真软件里做击打轨迹模拟，还是装配到网球发球机、网球训练器的整机装配体里，都不需要额外调整坐标系位置，直接匹配中心基准就能完成装配。球面的分割线位置也做了工艺性优化，拆分后的两个半球壳壁厚均匀设置为3mm，完全符合注塑成型的壁厚要求，不会出现壁厚不均导致的注塑缩痕问题，如果要做空心橡胶网球的结构设计，只需要在现有曲面基础上做等距偏移就能生成内壁曲面，不需要重新调整外表面的曲面精度。

　　很多新手做这类曲面产品时，容易陷入“看起来像就行”的误区，忽略实际生产的工艺要求，比如缝线部分的凸起如果做的太尖锐，不仅注塑时容易出现填充不满的问题，实际使用时也会因为应力集中导致缝线部位过早开裂，这个数模里所有的凸起、转角位置都做了符合橡胶成型工艺的圆角处理，曲面的拔模角度也统一控制在1.5度，完全满足模具设计的拔模要求，不需要结构工程师再做二次工艺修正。另外模型的曲面全部是修剪后的完整NURBS曲面，没有碎面、重叠面的问题，导出STEP、IGS等通用格式时不会出现数据丢失，能适配所有主流三维设计软件的格式要求，不管是做结构设计、渲染展示还是仿真分析，都能直接调用。
