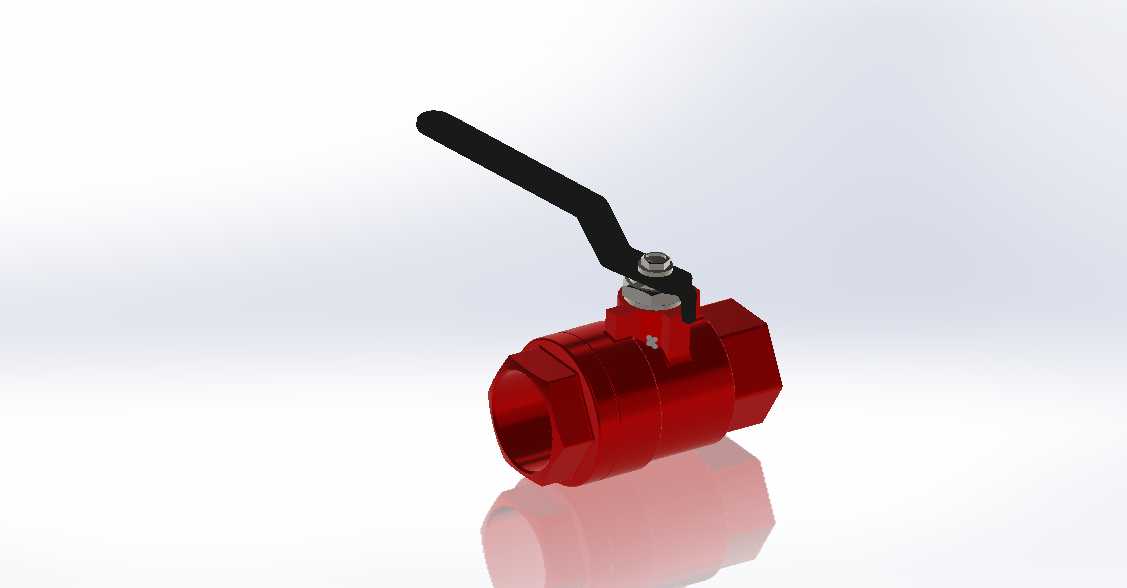

内螺纹连接手动红色球阀结构设计

　　这款手动球阀的三维结构设计，核心围绕民用给排水、小型液压回路、低压气动输送等场景的流体通断控制需求展开，区别于大口径工业管线用法兰连接球阀，该款采用内螺纹接口形式，适配小通径管路的快速安装需求，无需额外焊接法兰或配套卡箍，直接与对应规格的外螺纹管段旋合即可完成装配，在户内供水支路、小型设备冷却回路、车间压缩空气终端支路等安装空间紧凑的场景下，适配性更强。从功能特性来看，该球阀采用90度旋转启闭结构，扳杆与流道平行时为全开状态，垂直时为全关状态，操作时无需多圈旋转，仅需转动扳杆四分之一圈即可完成通断切换，操作力矩小，日常运维中无需额外辅助工具即可手动操作，且全开状态下流道与球体通孔完全对齐，流阻系数远低于同通径的截止阀、闸阀，

　　不会对管路内的流体输送造成明显的压损，适合对管路压降敏感的循环回路使用。设计过程中优先考虑了密封可靠性与操作手感的平衡，球体与阀座的配合面采用球面密封结构，相比平面密封的结构形式，在低压工况下的密封冗余度更高，即使流体介质带有少量细小杂质，也能依靠球面的自适应贴合保证截断后的零泄漏；阀杆部位采用多级密封结构，避免阀杆转动过程中出现介质外渗的问题，同时在阀杆与阀体的配合位置设置了耐磨衬套，减少长期操作带来的磨损量，延长阀门的整体使用寿命。外形尺寸与安装边界方面，该球阀整体结构紧凑，阀体采用六角外形设计，安装时可以使用普通活动扳手卡持阀体六角面完成螺纹旋紧操作，无需定制专用工装；扳杆的长度经过力矩匹配设计，

　　既保证操作时不需要施加过大的握力即可完成启闭，又不会因为扳杆过长导致安装后占用过多的周边空间，在管路排布密集的阀组区域，不会与相邻的管路、其他阀门产生操作干涉；阀体两端的内螺纹轴线保持严格同轴，安装后不会出现管路偏斜的问题，螺纹有效旋合长度符合常规管路连接的标准要求，不需要额外增加过多的密封生料带即可保证连接部位的密封性能。从结构细节来看，扳杆与阀杆的连接采用扁方配合加销钉固定的形式，长期操作不会出现扳杆打滑的问题，球体的通孔直径与公称通径保持一致，没有做缩径处理，保证流体通过时不会出现节流效应；阀体采用一体式锻造成型结构，相比分体式阀体，减少了一个潜在的外泄漏点，整体承压能力更强，适配1.6MPa及以下的常规低压流体输送工况，

　　可覆盖大部分民用、小型工业设备的管路控制需求。在建模过程中，所有配合面的公差均按照机械设计手册中阀门类零件的推荐公差设置，球体的球面粗糙度、阀座的密封面压缩量都经过参数化校核，既保证密封面有足够的压缩比实现密封，又不会因为压缩量过大导致操作力矩骤增、密封件过早磨损；扳杆的转动角度设置了硬限位，全开和全关位置都有明确的限位阻挡，避免操作时转动过度导致球体错位、密封面损伤。这类小通径手动球阀在实际应用中，往往会被大量布置在管路的各个支路节点，用于单一支路的流体通断控制，比如设备冷却系统的各个进水支路、车间压缩空气的各个工位终端、建筑给排水的各个分户支路，相比电磁阀等自控阀门，手动球阀的结构更简单，故障率更低，不需要供电或供气即可操作，在应急截断、日常检修的场景下可靠性更高，不会因为动力源中断而无法操作。
